Halifax, ton avis…

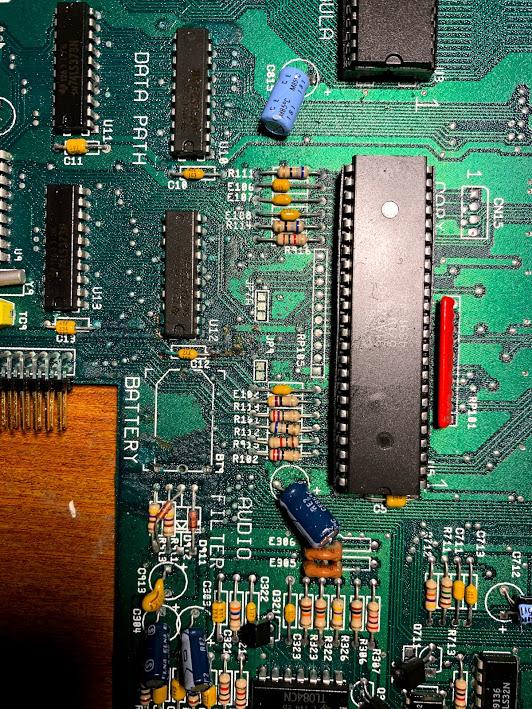

Comme d’hab, un 500+ (vu sur un autre forum non Amiga) qui a pleuré. U12 me semble mort. En gros plan tu as 4 ou 5 broches qui sont complêtement recouvertes. Le jus a peut être pénétré à l’intérieur ? Un avis ?

https://photos.google.com/share/AF1QipMkEoKqbcdSE0kdU_AvROF-ucqj7uNUou7L-esE7bLRnCutMDnJdUfLysUpWBW_7Q/photo/AF1QipNGIC6SC9RR5j3EqFKtFMh47XuQoWc_wbyXVWXi?key=TFhORkhndGhyY1hWRWR3VHlQWFJUcmcxWExwcUlR

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

Sujet

[Doctor_itchy Level 3Messages : 78]

hello

u12 probablement hs , et les pistes doivent pas etre en forme non plus , grattage vernis viré le cuivre contaminé (il va partir en poussiere et ne conduit plus ou tres mal ) viré les composant bouffer , changer les composant et refaire les piste avec du fil emaillé fin  , courage et patience :)

[halifax Level 8Messages : 637]

Hello :)

même réponse que le doc ;)



http://www.steel-alive.fr

https://www.youtube.com/channel/UC4jetvuTec1IT5ugFbwl2lA?view_as=subscriber

https://www.facebook.com/steel.alive.31

[Staff Zarnal Level 22Messages : 7958]

Merci.



A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[halifax Level 8Messages : 637]

Par contre tu n’as pas décrit les symptômes

http://www.steel-alive.fr

https://www.youtube.com/channel/UC4jetvuTec1IT5ugFbwl2lA?view_as=subscriber

https://www.facebook.com/steel.alive.31

[Staff Zarnal Level 22Messages : 7958]

Il décrit un souci d’écran noir malgré la led qui s’allume.

Ici



A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Doctor_itchy Level 3Messages : 78]

a voir un fois les composant changer et piste refaite :) , un ecran noir a plein de cause possible , soucis alim ou tension qui manque quelque part, mauvais contact , cpu hs , rom hs , ect

[Doctor_itchy Level 3Messages : 78]

pour t’aider a pister les piste hs avec un testeur et ce site :) http://www.amigapcb.org/ choisi l’a500+ et  avec la souris pointe le pad suspect et ça affiche la ou il est censer aller :)
