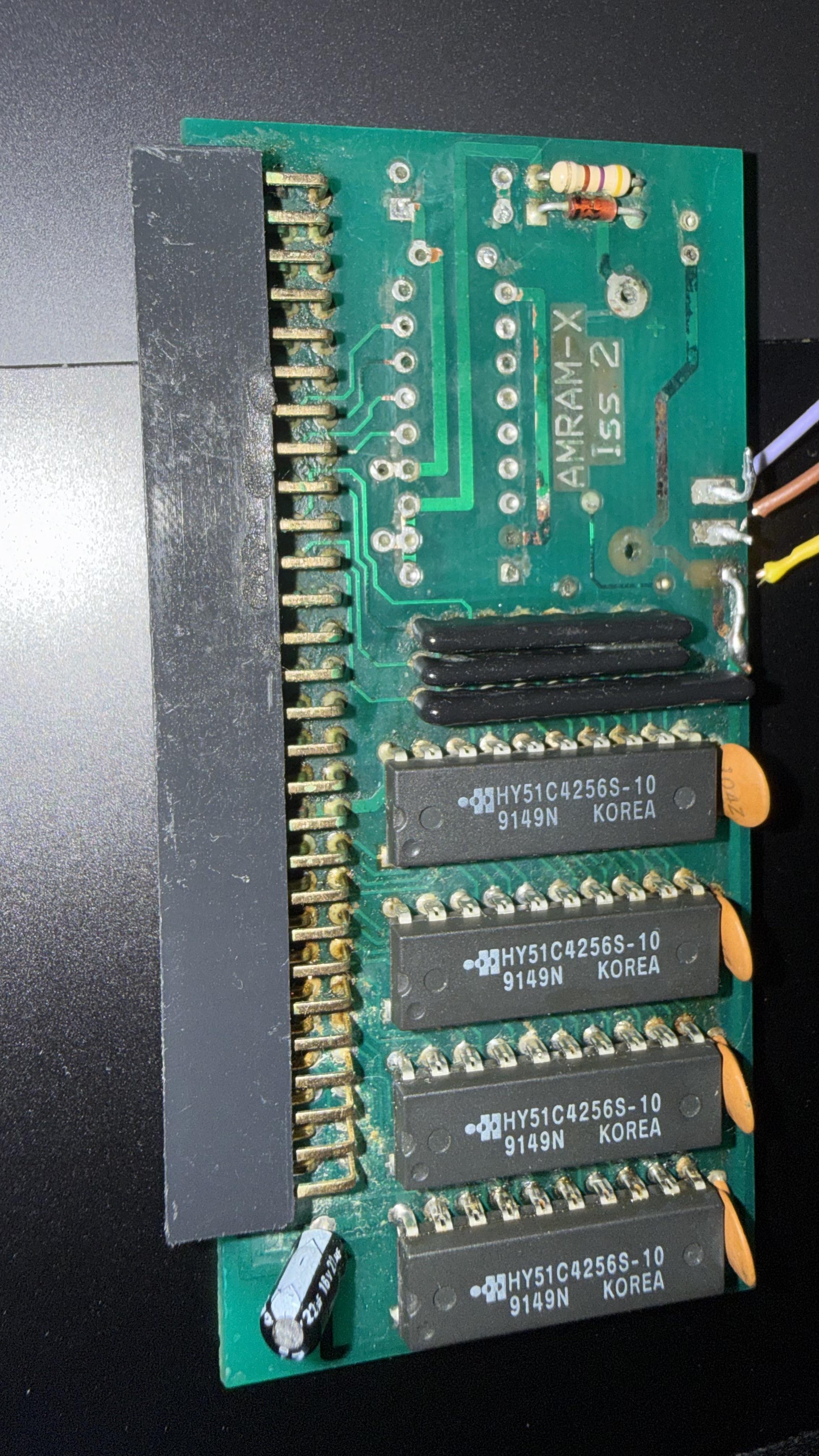

Extension 512 AMRAM-X

Bonjour,

Il y a quelques mois je me suis offert un amiga 500 sur le bon coin, je l’avais pas demonté et j’ai trouvé en installant mon gotek qu’il y avait une extension de memoire, visiblement elle ne marche pas, j’ai donc enlevé la pile qui avait coulé, maintenant j’aimerais la reparer, re-souder des fils si ligne coupée bref, connaissez un endroit ou l’on peut trouver des schemas de ces cartes ?

Sujet

[Giants Level 5Messages : 154]

Blup !

Oups, je les avais oublié ceux la tiens, bien vue.
Effectivement U34, U35 et U32 aussi dans la chaine de gestion des Dram.
C’est assez rare qu’ils crament ceux la tiens, comme quoi.

Si tu mets des supports, privilégie ce genre de support, pas les ‘ronds’ (petit patapon)

Sais pas…Vue que tu les as testé OK, est ce que c’est bien utile de les mettre sur supports, je ne pense pas.

Perso je mettrais toutes les Ram sur supports, le reste non.
Mais il n’y a pas de règle.

Bein ça fait un chouille trop haut et le clavier vient appuyer dessus.
Tu peux tester, tu verras.
Tu mets un support dans une de tes Ram que tu as désoudé, tu soudes 1 pins histoire qu’elle ne bouge pas et remet ton clavier.
Chez moi, ça touchait.

Soluce ? à part forcer ou ne pas mettre de support, y’a pas, c’est physique.

Note : NE PAS REMETTRE ton ext. de mémoire.
Il y a quand même de forte chance qu’elle soit aussi cramée.

[Xvolks Level 1Messages : 25]

Mince, j’ai commandé des supports tulipes (un pote électronicien m’avait dit que c’était mieux, mais ça date de 30 ans). Y a une raison particulière, ou c’est une préférence personnelle ?

Merci pour la note, j’aurais été capable de faire la connerie.

[Giants Level 5Messages : 154]

Techniquement en effet il me semble que sur le papier, le tulipe est mieux.
En pratique, c’est autre chose.
Déjà tu as bcp plus de chance de tordre des pins sur un tulipe qu’un à lyre
Après, par expérience, moi j’ai eu bcp moins de faux contact avec du lyre que du tulipe.
Et je trouve que les chips tiennent mieux dans du lyre.
Mais certains ne diront le contraire sans doute.

Fait toi ton propre avis, tu nous feras un retour.

[flaco Level 6Messages : 254]

<p style= »text-align: left; »>Super que tu aies trouvé la piste.</p>
Pour les supports il y a un moment ceux ä lyre ne faisaient contact que d’un côté, les tulipes avaient effectivement moins de risque. Depuis un moment tous les lyre que l’on trouve soit ‘double wipe’ et touchent des deux côtes de la patte du composant ce qui est bien mieux.

Pour l’ajout du f139 et de la RAM sur la carte mère oui je te conseille.

Pour avoir moins de risque que ton extension ait un défaut qui abime à nouveau la carte mère, teste l’absence de continuité franche entre les broches de signaux et les broches d’alim (gnd 5v +-12v)

[Giants Level 5Messages : 154]

Blup !

Oui Très bon idée, si court circuit entre GND et les lignes d’alim, c’est que ta carte d’ex est morte.
Sinon, théoriquement, elle devrait fonctionner ou du moins, ne pas endommager ton A500
‘théoriquement’.

Par exemple, si je dois changer un support CPU 68000, je ne met pas de tulipe mais du lyre.
Le soucis… c’est que c’est introuvable (même en chine en 2.54)
Du coup, j’imprime les mien en résine et je fait du Lego :)
C’est nickel au final.

Rappel : (tous ce qui touche à la mémoire en gros)

U32 = 74F139 → Génération des CAS / sélection des banques RAM.
U34 = 74F373 → Latch/buffer des adresses DRAM (DRA → BDRA).
U35 = 74F244 → Buffer/amplification des RAS/CAS vers les DRAM.

U10, U11 = 74LS244 → Buffer de bus
U12, U13 = 74LS373 → Latch/buffer, utilisé dans la logique liée au bus/mémoire

Gary : Décodage d’adresses et la génération des chip-select / contrôle du bus
Agnus : gère réellement la Chip RAM → multiplexage des adresses DRAM, RAS, CAS, refresh, arbitrage CPU/DMA

Là, je vois rien d’autre qui peut entrer dans un soucis mémoire…
Bon le CPU bien sûr mais bon avant de cramer ça, faut y aller.

[Xvolks Level 1Messages : 25]

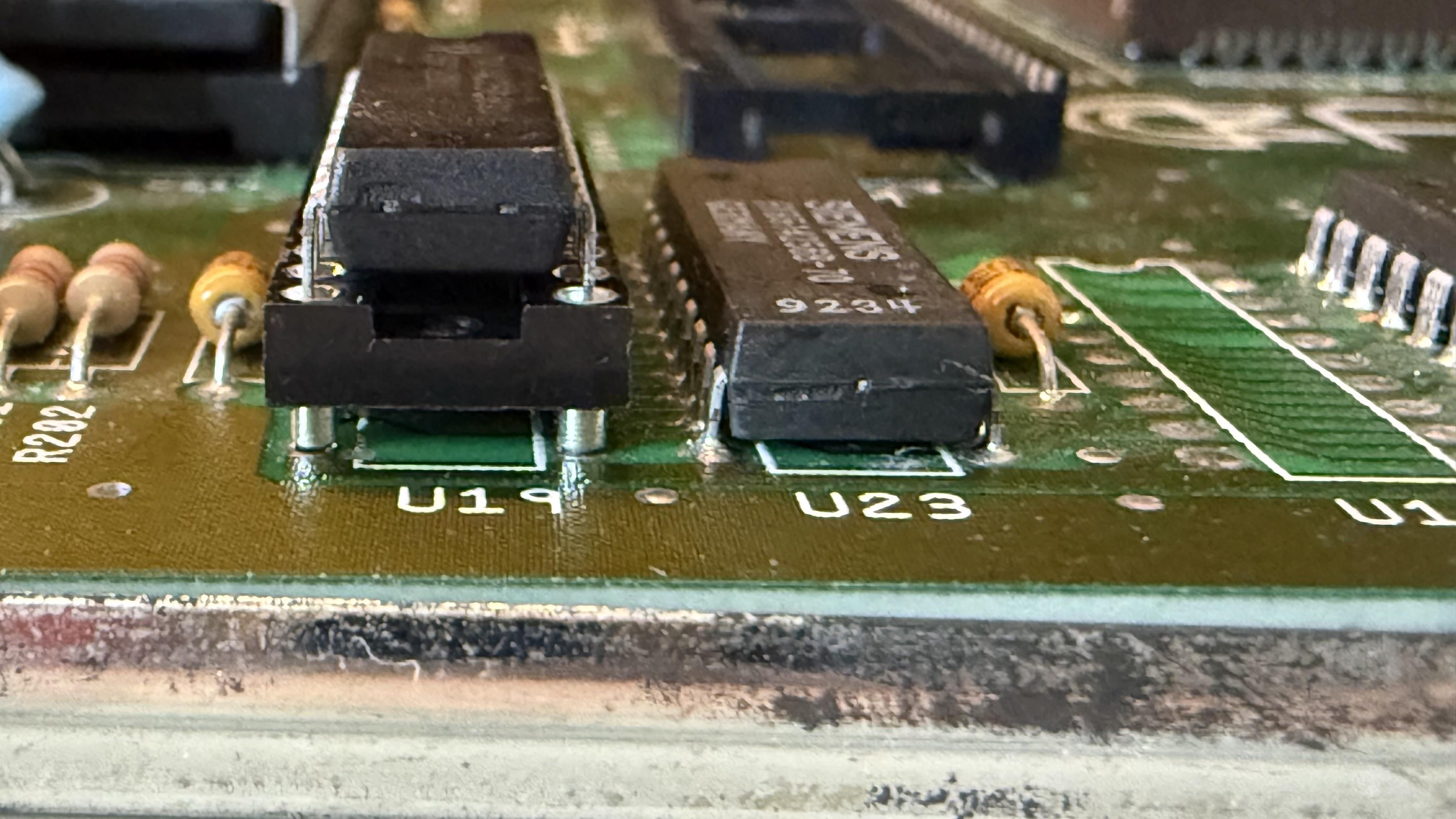

Mes supports sont nettement trop hauts pour fermer le clavier: lorsqu’il appuie sur la RAM, en haut du clavier il manque bien 5 mm pour fermer correctement.

Ça m’emmerde car je ne suis pas sûr que les RAM soient bonnes et j’aurais bien aimé les mettre sur socket (les 8 ). Idem pour 74F373, il est à la même hauteur que les RAM.

Pour le reste je ne pense pas avoir de problème de place.

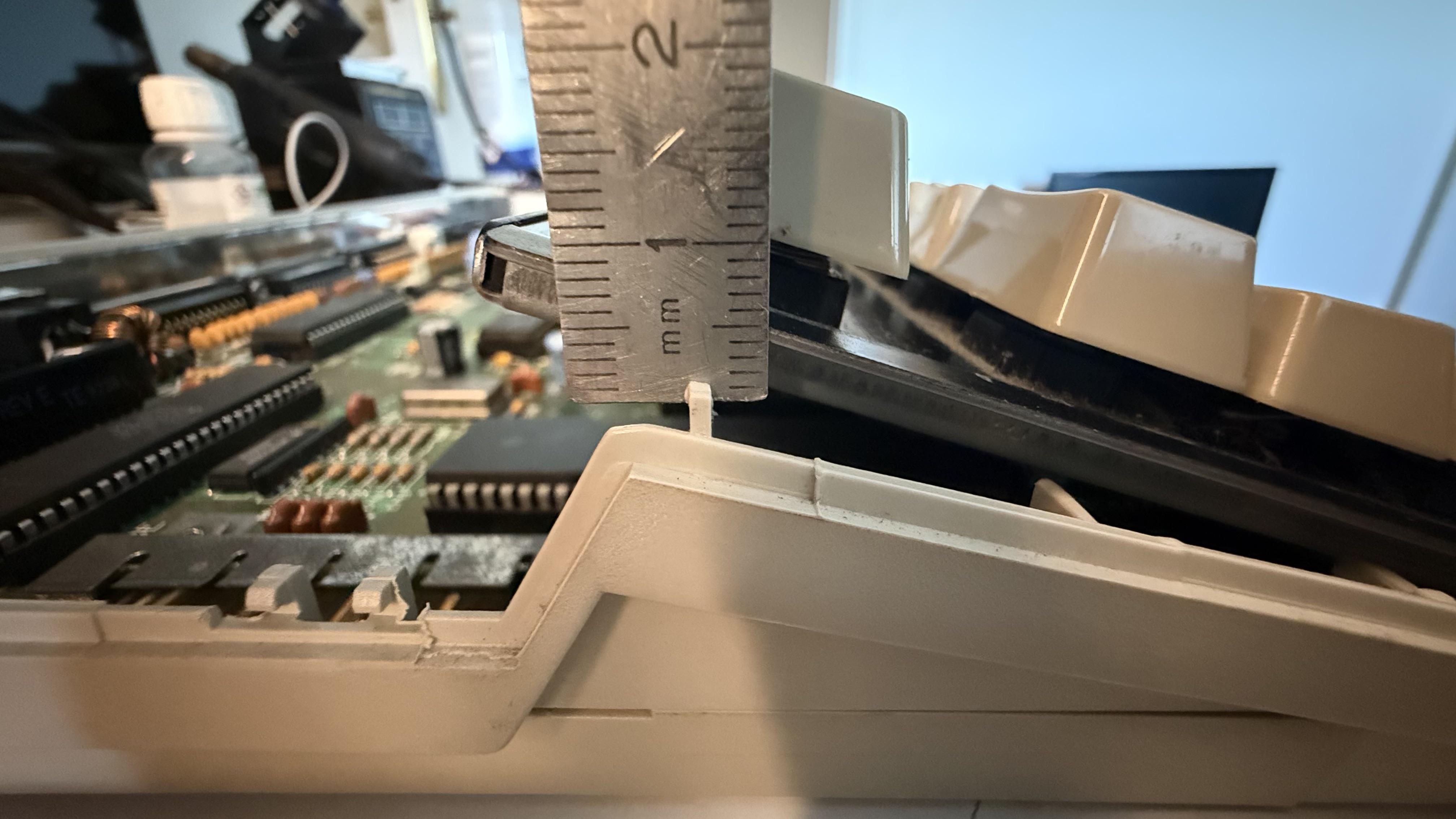

Edit: mes supports tulipes ajoutent environ 5mm au dessus du PCB, je suppose que les supports lyres sont du même ordre, voire identiques.

Edit2: si j’étais un barbare je ferais un petit chanfrein à la Dremel lá où la RAM touche le clavier (il ne doit pas manquer beaucoup).

Pour ce qui est de l’extension mémoire, je n’ai mesuré aucun cours jus entre masse et +12, -12, +5V.
J’avais dessoudé tout le circuit de charge de la batterie avant de mal brancher.
Donc je pense que le +12 et -12v ont été mis en cours jus et le 5v n’est allé nulle part. C’est très probablement la signalisation qui est partie n’importe où.

Si ma ligne A3 a morflé, en connectant l’extension à l’envers, logiquement ça a connecté BDRA_3 à BDRA_8: 13e PIN en partant du bas de droite, au 13e PIN en partant du haut à gauche (gauche et droite sur ma photo = connecteur proche PCB vs. éloigné du PCB).
Je m’interroge sur l’état de la ligne A8 côté FatAgnus.

[Giants Level 5Messages : 154]

Moi je mesure 4,6mm sur mes supports.
Pour l’Agnus, plus compliqué pour le tester, le mieux c’est un swap.
MAIS pour l’instant, c’est pas ton sujet :)

Honnêtement, avoir toutes ces ram sur supports n’apportent rien AU COMMUN des mortels.
Moi c’est pas le cas, tout mes PCB que j’utilises pour les réparations n’ont PAS de coques.
Donc que la ram fasse 10 cm de haut n’est pas un soucis en soit :)

Après, comme tu dis, faut quand même les tester avant re-soudage.
Et pour tester des mémoires, y’a pas 36 solutions.
Soit avec le matos d’origine ou équivalent avec supports
Soit un tester dedié.

Sinon, y’a la solution de ‘j’ai mon temps’
Qui consiste à souder tout supports sur ton PCB, testé ce que tu veux.
Pour ensuite dessoudé et resouder SANS supports.

C’est pas conseillé QUAND on à un niveau de biouille, de ce que j’ai vu, c’est pas ton cas.
Après c’est plus lent, mais c’est Fun :)
Et de la soudure ‘neuve’ partira plus facilement.

Sinon y’a une autre technique mais c’est plus casse gueulle.
qui consiste à chauffer jusqu’à fusion de la soudure SANS attaqué le PCB et taper un coup sec le tout sur une planche en bois.
Toute la soudure se barre.

Alors c’est TRES risqué quand on a pas l’habitude de la temp et de la manip
mais bon, tu peux t’entrainer avant de le faire sur un PCB d’Miga
Ou pas. (perso je ne la conseille pas mais ca existe comme méthode)



[Xvolks Level 1Messages : 25]

Je comprends que les RAM sur support sont plus une source de faux contacts qu’autre chose, ce qui m’embête c’est que les 4 RAM déjà présentes ont pris un coup de jus, si je les laisse, je risque d’avoir toujours mon écran vert. Si je les change, je n’ai pas de moyen de les tester et donc d’être sur d’avoir toutes mes RAM OK.
Je pense remonter les circuits TTL sur support (sauf le F373?).

Tester en l’état, si ça marche, j’ai une config OK. Je teste mon extension (dans le bon sens ) et je monte une (ou plusieurs) RAM de l’extension sur support qui me servira à tester les chips que j’ai puis sélectionner les OK pour les monter dans les 4 emplacements restants.

Si ça ne marche pas, ben je suis dans le 💩.

[Giants Level 5Messages : 154]

Blup !
Attention, ce n’est pas forcément les mêmes chips.
Mais, dans ton cas, Oui :)

Sinon, comme déjà proposer x fois, 1 timbre, 1 env à bulle et tu m’envoie tes Dram pour test gratos.



[Giants Level 5Messages : 154]

Blup !

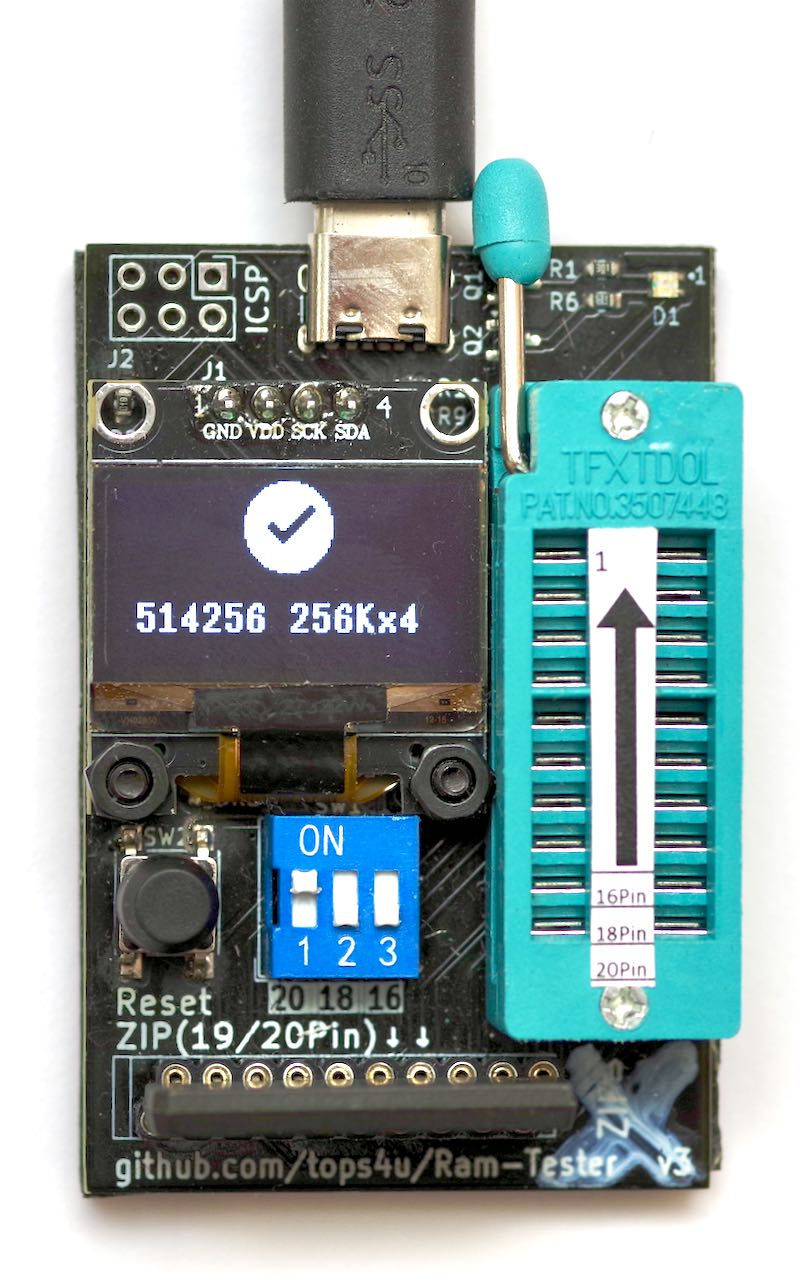

J’ai augmenté mes outils de Test Ram avec çà.
C’est pas très chère (une quarantaine d’euro) et ça fait le d’job.
C’est trouvable sur ebay et un peut partout.



Ram-Tester

Fast, open-source DIY tester for vintage DRAM/SRAM — auto-detects the chip type, runs every test, gives a clear good/bad in seconds.

[GPL v3] [Firmware 5.0.9] · C64 · Amiga · Atari · ST · Apple II · Spectrum

What this project is

A fast, open-source DIY RAM tester for vintage RAM chips used in C64, Amiga, Atari, and other retro computers. Built around a 16MHz ATmega328P on a custom PCB, it tests memory thoroughly in seconds and supports a wide range of chip types with optional OLED feedback.



[Xvolks Level 1Messages : 25]

Les news:
Je fais une pose dans la réparation, je suis en train de monter une nouvelle zone de travail.
J’ai reçu le 74F373 que j’avais commandé sur eBay: testé OK avec mon TL866.
J’ai reçu aussi des RAM que j’avais commandées sur AliExpress, à tester.
J’attends le Ram-Tester commandé chez Tindie.com

Je commencerai à mettre les 4 data-paths sur supports, souder le 74F373 et tester si l’Amiga est toujours vivant.
A suivre…

[Giants Level 5Messages : 154]

Blup !

Tu verras, super petite carte.
Par contre verifie ta version de firmware, la mienne n’étais pas le dernier en Date
J’ai dû la reflashouiller

[Xvolks Level 1Messages : 25]

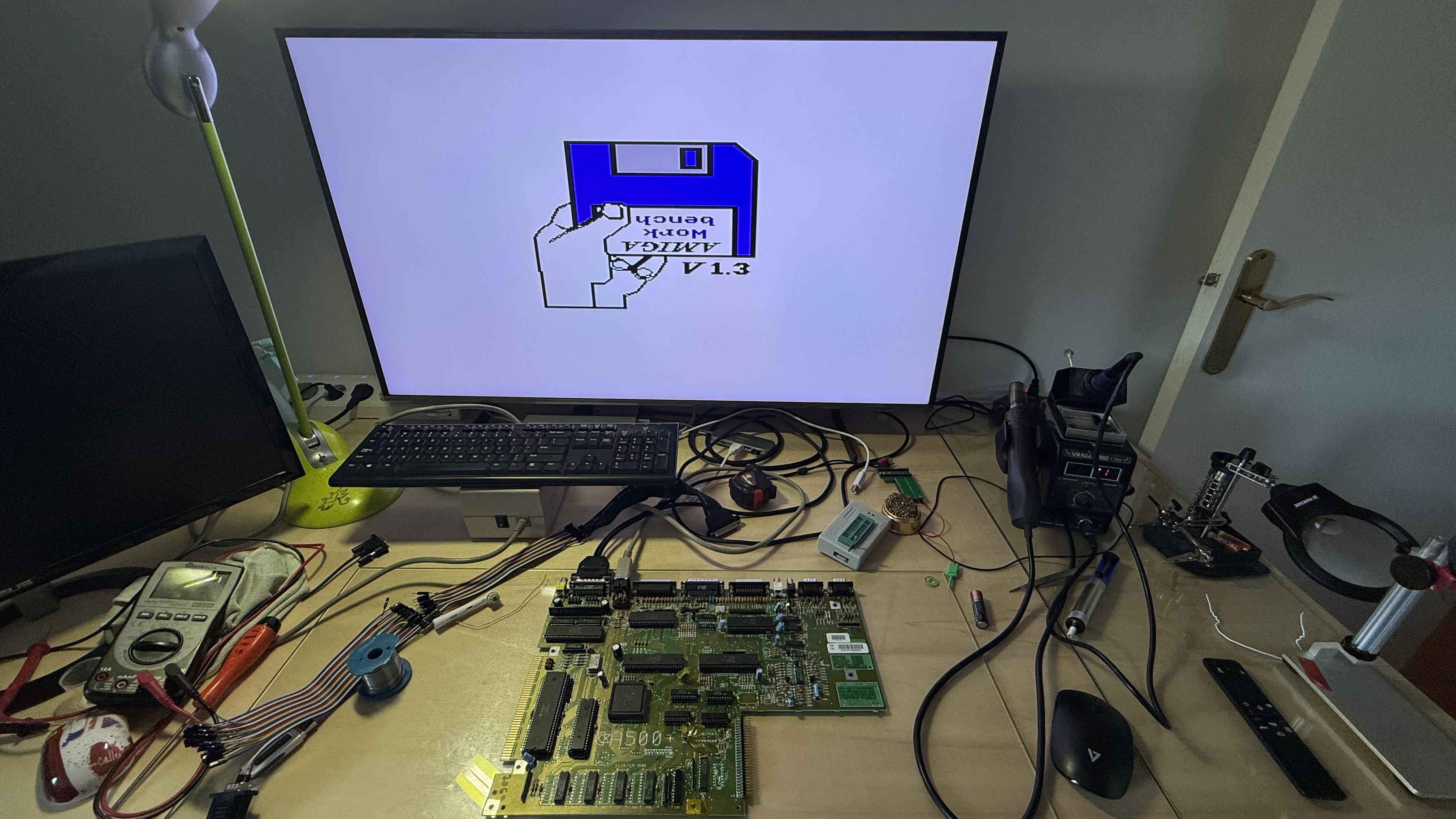

Carte reçue, j’ai testé quelques rams neuves: elles sont ok. J’ai dessoudé les rams de l’extension: Les quatre sont détectées avec une erreur sur A0.

j’ai ressouder les composants, sans changer les rams d’origine, Le résultat était pire que précédemment. La DiagRom faisait un écran noir, la Kickstart 1.3 faisait un écran vert avec 10 flashs sur le clavier + un long.

j’ai mesuré un court-circuit entre pattes 5 et 6 d’un 74LS244 et pattes 2 et 3 d’un 373. J’ai cherché longtemps et j’ai finalement pris une photo pour demander votre aide.

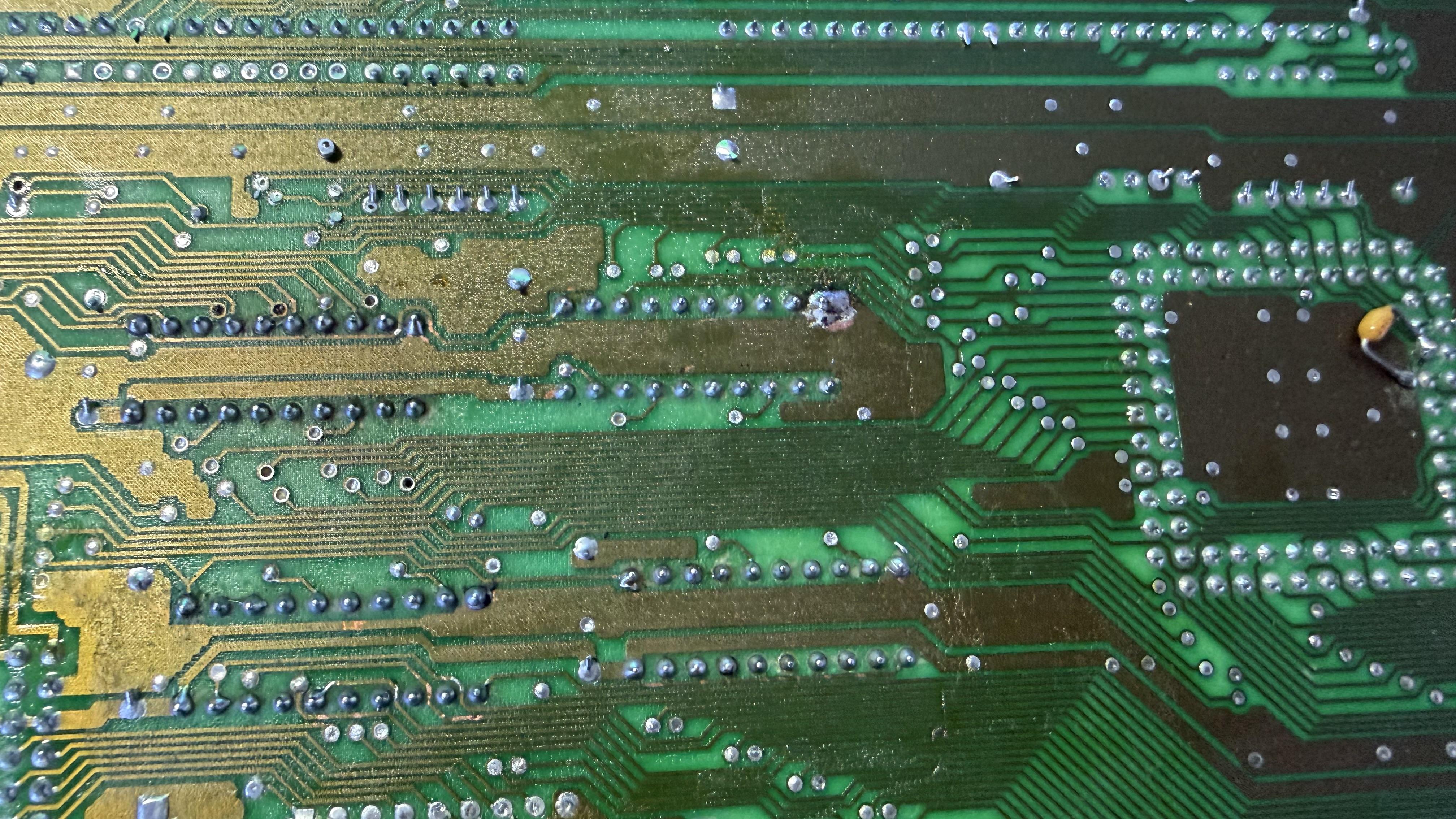

Sur la photo, j’ai vu quelque chose de bizarre sur ces pattes, avec le fer à souder et une pointe de multimètre, j’ai pu enlever un fil microscopique qui devait être un reste de tresse à dessouder.

Une fois ces saloperies enlevées l’Amiga a bouté ! ! !

Étape suivante, le transformer en A500 plus.

[Giants Level 5Messages : 154]

Blup !
D’un autre coté, rien d’étonnant pour les Chip HS de l’ext mémoire.
Si ça à réussi à cramer des composants sur l’amiga c’est fort probable que la carte ai morflé aussi.

Bein cool, un amiga de sauver :)

Alors si je peux me permettre un conseil :
Tes soudures sont déjà pas mal mais si tu vise la perfection, met en moins (du moins sur le PCB du miga), fait en sorte que ça ne fasse pas de ‘goutte’.
1 ça sert à rien
2 c’est pas jolie
3 ça peut faire ce qui t’es arrivé (petit ou micro faut contact)

Vise plutôt ‘comme’  les soudures d’origines.
Sinon très bon taf

[Xvolks Level 1Messages : 25]

Galère suivante.
J’ai monté :
– 4x RAMs supplémentaires (testées avec la RamTester).
– 1x 74F139

Coté jumpers:

• enlevé les 2 jumper sous le 74F139,
• inversé JP2,
• mis à l’horizontale 2x JP3
• enlevé JP7A
• Testé avec et sans JP9

Ecran vert et la diag Rom me détecte un problème mémoire:

Amiga DiagROM V1.3 - 21-Apr-23  - By John (Chucky/The Gang) Hertell

- Parallel Code $ff - Start of ROM, CPU Seems somewhat alive
- Testing ROM Address-access
   OK
Testing if serial loopbackadapter is installed: <> NOT DETECTED
    Checking status of mousebuttons at power-on:

    Set all Interrupt enablebits (INTENA $dff09a) to Disabled: Done
    Set all Interrupt requestbits (INTREQ $dff09c) to Disabled: Done
    Set all DMA enablebits (DMACON $dff096) to Disabled: Done

Testing if OVL is working: OK
- Parallel Code $fe - Test UDS/LDS line
  - Test of writing word $AAAA to $400 OK
  - Test of writing word $00AA to $400 FAILED
  - Test of writing word $AA00 to $400 OK
  - Test of writing word $0000 to $400 FAILED
  - Test of writing byte (even) $AA to $400 OK
  - Test of writing byte (odd) $AA to $401 OK
- Parallel Code $fd - Start of chipmemdetection

Addr $00000400
       Write: $55555555  01010101010101010101010101010101
        Read: $57555755  01010111010101010101011101010101  FAILED

       Write: $F0F0F0F0  11110000111100001111000011110000
        Read: $F2F0F2F0  11110010111100001111001011110000  FAILED

       Write: $0F0FF0F0  00001111000011111111000011110000
        Read: $0F0FF2F0  00001111000011111111001011110000  FAILED

       Write: $00000000  00000000000000000000000000000000
        Read: $02000200  00000010000000000000001000000000  FAILED
Addr $00010400
       Write: $55555555  01010101010101010101010101010101
        Read: $57555755  01010111010101010101011101010101  FAILED

       Write: $F0F0F0F0  11110000111100001111000011110000
        Read: $F2F0F2F0  11110010111100001111001011110000  FAILED

       Write: $0F0FF0F0  00001111000011111111000011110000
        Read: $0F0FF2F0  00001111000011111111001011110000  FAILED

       Write: $00000000  00000000000000000000000000000000
        Read: $02000200  00000010000000000000001000000000  FAILED
Addr $00020400
       Write: $55555555  01010101010101010101010101010101
        Read: $57555755  01010111010101010101011101010101  FAILED

       Write: $F0F0F0F0  11110000111100001111000011110000
        Read: $F2F0F2F0  11110010111100001111001011110000  FAILED

       Write: $0F0FF0F0  00001111000011111111000011110000
        Read: $0F0FF2F0  00001111000011111111001011110000  FAILED

       Write: $00000000  00000000000000000000000000000000
        Read: $02000200  00000010000000000000001000000000  FAILED
Addr $00030400
       Write: $55555555  01010101010101010101010101010101
        Read: $57555755  01010111010101010101011101010101  FAILED

       Write: $F0F0F0F0  11110000111100001111000011110000
        Read: $F2F0F2F0  11110010111100001111001011110000  FAILED

       Write: $0F0FF0F0  00001111000011111111000011110000
        Read: $0F0FF2F0  00001111000011111111001011110000  FAILED

       Write: $00000000  00000000000000000000000000000000
        Read: $02000200  00000010000000000000001000000000  FAILED
Addr $00040400
       Write: $55555555  01010101010101010101010101010101
        Read: $57555755  01010111010101010101011101010101  FAILED

       Write: $F0F0F0F0  11110000111100001111000011110000
        Read: $F2F0F2F0  11110010111100001111001011110000  FAILED

       Write: $0F0FF0F0  00001111000011111111000011110000
        Read: $0F0FF2F0  00001111000011111111001011110000  FAILED

Je me demande ce qui pourrait causer ça.
Merci de vos avis les amis.
