À la demande de @Jim, voici le contenu d’un post re-publié dans un niuveau fil.
Je suis débutant en C64. Je ne sais pas quels écrans conviennent et quels cables faut-il.
Mon C64 est arrivé sans cable ni notice.
Je commence à lire des notices trouvées sur internet.
Merci d’avance pour tous les renseignements que vous pourrez me fournir.
slack
-
Réponses
-
idoc64
- Level 0 - Newbie
- Messages : 9
Notice en ligne : http://idoc64.free.fr/Manuel_C64/index.html
en ePub : http://idoc64.free.fr/Archive/Manuel_C64.epub
Pour la sortie vidéo sa dépend de votre modèle, mais le plus simple est d’utiliser la sortie composite sur une téléviseur avec prise péritel. On trouve des câbles chez amazon.
http://idoc64.free.fr/Manuel_C64/Annexe_I.htm#I3

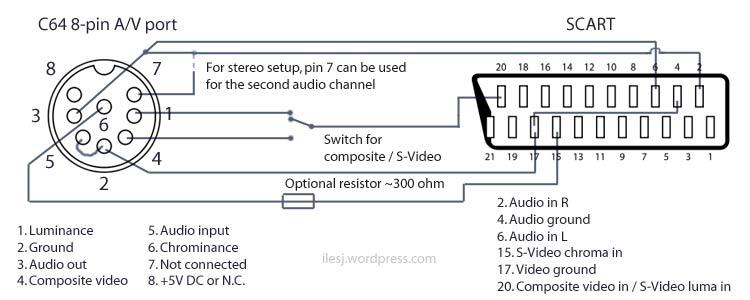

Cablage :
- Level 7
- Messages : 465
Merci @idoc64.
Il y a deux modèles de prises din 8 broches :
- la prise DIN 41524 où les broches 8, 3, 5, 2, 4, 1, 7 sont disposées en forme de fer à cheval ;
- la prise DIN 45326 où ces broches sont disposées sur un cercle.
Évidemment, mon C64 utilise le format din 41524 qui est le plus difficile à trouver.
Ta documentation indique que le C64 utilise le format din 45326. Les tous premiers C64 ont été vendus avec une prise din 5 broches comme port audio-vidéo. Et je croyais que les autres C64 utilisaient tous le même formats 8 broches.
J’ai acheté un câble avec 2 prises peritel pour 50 centimes dans un magasin Emmaüs. Il me reste à commander la prise din et à la souder.
As-tu réalisé ce type de câble ? Dans l’affirmative, as-tu soudé la résistance optionnelle et quelle valeur as-tu utilisé ?
かすりん (Kathleen)
- Level 9
- Messages : 864
@slack,
La résistance soit 270 Ohms soit 330 Ohms
Sinon tu peux te contenter de connecter uniquement le signal composite (c’est le brochage que je t’avais envoyé à l’époque) auquel cas tu n’as besoin que de la broche 4,3 et 2 du côté C64 (c’est ce que j’ai chez moi et ce que j’ai utilisé quand tu as vu mon C64 fonctionner)
Je me trompe peut être mais est-ce que la DIN 5 broches n’est pas compatible avec l’embase 8 broches, pour peu bien entendu que tu n’utilises pas le S-Vidéo
- Level 7
- Messages : 465
@Kathleen,
Merci pour ta présentation du C64 qui m’a donné l’envie de découvrir cet ordinosaure, plus musclé qu’il n’y paraît.
D’après une vidéo YouTube, la résistance est utile pour adapter la tension de sortie du C64 vers l’entrée peritel de la télévision ou du moniteur. Et d’après cette vidéo, la valeur de cette résistance ďépend du moniteur utilisé.
J’ignore si une prise mâle din 5 broches s’introduit dans la prise 8 broches du C64. Comme la prise mâle 8 broches est disponible, je préfère cette dernière. Par exemple :
Il reste à la commander
- Level 7
- Messages : 465
Environ 20 euros pour une malheureuse prise. Il me faut trouver un autre fournisseur.
かすりん (Kathleen)
- Level 9
- Messages : 864
@ slack,
Tu peux sans hésiter commander chez eux ils sont super !
stephbb75
- Level 12
- Messages : 1625
Salut @slack,
as-tu soudé la résistance optionnelle et quelle valeur as-tu utilisé ?
L’entrée 16 de la péritel c’est la commutation rapide, ce qui permet quand tu y met une tension que la TV passe directement sur le canal de la péritel.
Théoriquement, l’entrée est inactive pour une tension de 0 à 0,4V (sur 75 ohms) et active entre 1 et 3V.
Donc cela dépend de combien délivre le C64 (et ça je ne le sais pas).
Sur le schéma il est mi 300 ohm, donc je dirais au moins cette valeur
Steph
https://youtube.com/@stephbb75
かすりん (Kathleen)
- Level 9
- Messages : 864
Donc cela dépend de combien délivre le C64 (et ça je ne le sais pas).
Ce serait du +5V (ou rien pour certaines révisions de CM)
- Level 7
- Messages : 465
@stephbb75,
Quelle est l’impédance en entrée sur la broche 16 de la prise péritel ? Cela permettrait de calculer la valeur d’une résistance de protection.
Sur le schéma, la prise 16 de la péritel n’est pas reliée et la résistance est branchée sur la broche 15 de la péritel. Parlons-nous de la même chose ?
- Level 12
- Messages : 1625
@slack
Sur le schéma, la prise 16 de la péritel n’est pas reliée et la résistance est branchée sur la broche 15 de la péritel. Parlons-nous de la même chose ?
Ha oui, je me suis complétement planté effectivement, j’ai trop vite regardé le schéma !!!
En fait c’est pas un branchement RGB (ce que je pensais !) mais un branchement composite !
De mémoire c’est du 0.3v sur la 15, et 1v sur la Luminance sur la 20.
75hom impédance pour les deux.https://youtube.com/@stephbb75
- Level 12
- Messages : 1625
Ha c’est même 2 types de connexion en un ce schéma !
C’est composite ou S-Video grâce a un interrupteur.
A mon avis choisi un des deux, un interrupteur sur un signal vidéo, a moins d’en avoir un fait pour cela vas apporter des parasites !Pareil pour le câble, récupérè une câble rallonge Péritel et change un des coté, comme cela tu garde le blindage, sinon parasite partie en vue !
https://youtube.com/@stephbb75
- Level 7
- Messages : 465
75 × (75 + 330) x 5 = 1 Volt environ.
Merci pour le conseil d’éviter un interrupteur.
J’ai récupéré un câble avec 2 prises péritel chez Emmaüs. Je peux en récupérer un 2ème et essayer les 2 branchements.
- Level 7
- Messages : 465
@kathleen,
Merci pour cette adresse.
Jim Neray
- Level 22
- Messages : 7274
@slack : Parfait je vois que tu as été très bien renseigné avec ce nouveau thread dédié
A500 - A500 Plus - A600 HD - A1200 - A2000 - A3000 - A4000T - CD32 - C=64 - 1040STE - ...
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1260, 2MB Chip, 256MB Fast, HD 80GB, Overdrive CD
- Micromiga.com - La boutique Amiga -- Level 0 - Newbie
- Messages : 9
@kathleen, merci aussi pour l’adresse.
N’ayant que un C64 avec une DIN 5 Broches à 180°, j’avais pas fait attention qu’il y avait un problème sur le type de DIN 8 broches.
Notice à mettre jour !
@slack : merci d’avance pour ton retour sur le sujet
