Version Carte Mere A1200

Forum Amiga Hardware Version Carte Mere A1200

  • Ce sujet contient 12 réponses, 5 participants et a été mis à jour pour la dernière fois par Hamstermaniac, le il y a 7 années et 5 mois.
  • Créateur
    Sujet
  • #18899
    francouai
      • Level 8
      • Messages : 711

      Salut!

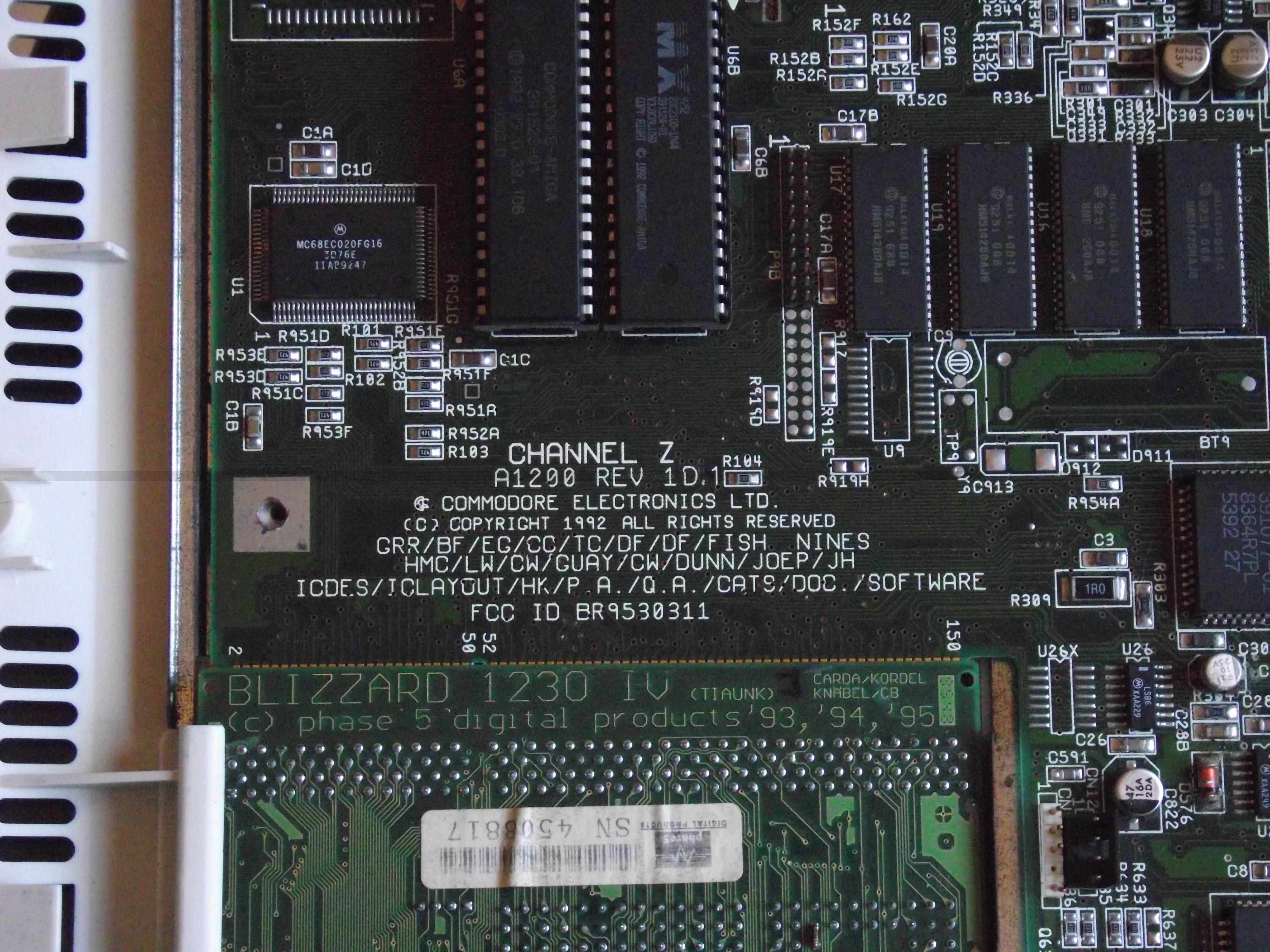

      J’ai remarqué que j’ai deux versions de carte mère sur mes A1200.

      une REV 1B et une 1D.1

      Quelle est la meilleure ? Je me souviens avoir vu quelque part qu’une version etait plus recherchée que d’autres .

      --
      Francois.

    Affichage de 12 réponses de 1 à 12 (sur un total de 12)

    Partager sur vos réseaux sociaux préférés :
    Facebooktwitterredditpinterestlinkedintumblrmail

    • Auteur
      Réponses
    • #18902
      Hamstermaniac
        • Level 3
        • Messages : 91

        Salut, c’est la 1D1 que je possède d’ailleurs



        #18907
        francouai
          • Level 8
          • Messages : 711

          qu’a t’elle de « mieux » ?

          --
          Francois.

          #18926
          Hamstermaniac
            • Level 3
            • Messages : 91

            pour  sa plus grande compatibilité avec les cartes accélératrices 040

            la derniere REV made by commodore

            #18953
            Staff
            Jim Neray
              • Level 22
              • Messages : 7236

              De mémoire la mienne est une 1D4. Elle est marrante avec le port souris détachable de la carte mère. Je ne sais pas si cela représentait une économie d’échelle sur la chaine de production en faisant une carte mère plus petite du coup ou si ils avaient un but quelconque d’intégration de la carte mère dans un boitier d’un formfactor imposant cette contrainte. (rack?)  :unsure:

              A500 - A500 Plus - A600 HD - A1200 - A2000 - A3000 - A4000T - CD32 - C=64 - 1040STE - ...
              Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
              Mon Amiga 1200 : Blizzard 1260, 2MB Chip, 256MB Fast, HD 80GB, Overdrive CD

              #18957
              Thunder
                • Level 6
                • Messages : 323

                J’ai la bonne Rev alors…. Celle avec le câble vert qui traverse la carte mère… Surement pour un « fix »

                A500, A500+(x2), A600(x2), A1200... Pas d'Atari lol

                #18995
                francouai
                  • Level 8
                  • Messages : 711

                  Il manque quand meme pas mal de composants sur la 1D1 !

                  la 1d4 est une escom?

                  --
                  Francois.

                  #19001
                  Hamstermaniac
                    • Level 3
                    • Messages : 91

                    il y a des 1D4 C= et des 1D4 Escom.

                    Mais si tu as le C=  du boitier au lieu de AMIGA dessus

                    ta mobo

                    c’est Commodore.

                    beaucoup ayant la 1d4 on bricolé dessus en ajoutant ou enlevant des composants

                    afin d’obtenir la REV parfaite, donc d’occasion tu peux avoir une 1D4 stock Escom ou une mods ;-)



                    #19005
                    Hamstermaniac
                      • Level 3
                      • Messages : 91

                      J’ai la bonne Rev alors…. Celle avec le câble vert qui traverse la carte mère… Surement pour un « fix »

                      pour le +5 de mémoire utile pour entres autres les blizzard PPC

                      #19006
                      Foul
                        • Level 8
                        • Messages : 774

                        A1200 Motherboard revisions :

                        revision 1A :
                        uses 256k×16 chips for Chip RAM
                        Budgie rev 0
                        two full length clock port headers, intended for Chip RAM expansion / flash ROM daughterboard
                        the mouse port is part of the motherboard

                        revision 1B :
                        one full length clock port header

                        revision 1D  :
                        one half length clock port header
                        the mouse port is connected with a ribbon cable to the motherboard

                        revision 2B :
                        uses 512k×8 chips for Chip RAM
                        Budgie rev A
                        the mouse port is on a separate panel
                        the +12V is missing from the RGB port – genlocks work only with external power supplies

                        My Game Room : https://youtu.be/HeJ2Fv8ux8g
                        A500(+) (1,5Mb Chip + Clock) rev 8A.1 KS 1.3 + AMRAM 500+ + Gotek (with sound hack)
                        A1200 2.0B Fixed + B1260/72Mhz/128Mb KS/WB 3.9 + CF Kingston 16Gb/PFS3 AIO + PSX to DB9 + Kipper2k CF card external Adapter + Cumana CAX354 + PS/2 USB Mouse adapter + M1201A

                        #19007
                        Hamstermaniac
                          • Level 3
                          • Messages : 91

                          c’est succin tes specs, La 1d1 à le port souris sur la mobo la 1d4 avec une nappe,

                          alors que tes infos parlent de  rev 1D tout court ^^

                          c’est fatras ces infos là ;)



                          #19008
                          Foul
                            • Level 8
                            • Messages : 774

                            Ça viens de la  : http://amiga.resource.cx/mod/a1200.html

                            Sinon y’a ça : http://www.amiga-stuff.com/hardware/amigaboards.html

                            My Game Room : https://youtu.be/HeJ2Fv8ux8g
                            A500(+) (1,5Mb Chip + Clock) rev 8A.1 KS 1.3 + AMRAM 500+ + Gotek (with sound hack)
                            A1200 2.0B Fixed + B1260/72Mhz/128Mb KS/WB 3.9 + CF Kingston 16Gb/PFS3 AIO + PSX to DB9 + Kipper2k CF card external Adapter + Cumana CAX354 + PS/2 USB Mouse adapter + M1201A

                            #19010
                            Hamstermaniac
                              • Level 3
                              • Messages : 91

                              oui ils y vont pas en details c’est les allemands qui ont les fichier gerber cela dit
