[TUTO] Brochage connecteur interne souris Commodore style A600

Forum Amiga Hardware [TUTO] Brochage connecteur interne souris Commodore style A600

  • Ce sujet contient 3 réponses, 2 participants et a été mis à jour pour la dernière fois par stephbb75, le il y a 1 année et 4 mois.
  • Créateur
    Sujet
  • #151086
    80’$_Barbar1an
    • Level 4
    • Messages : 143

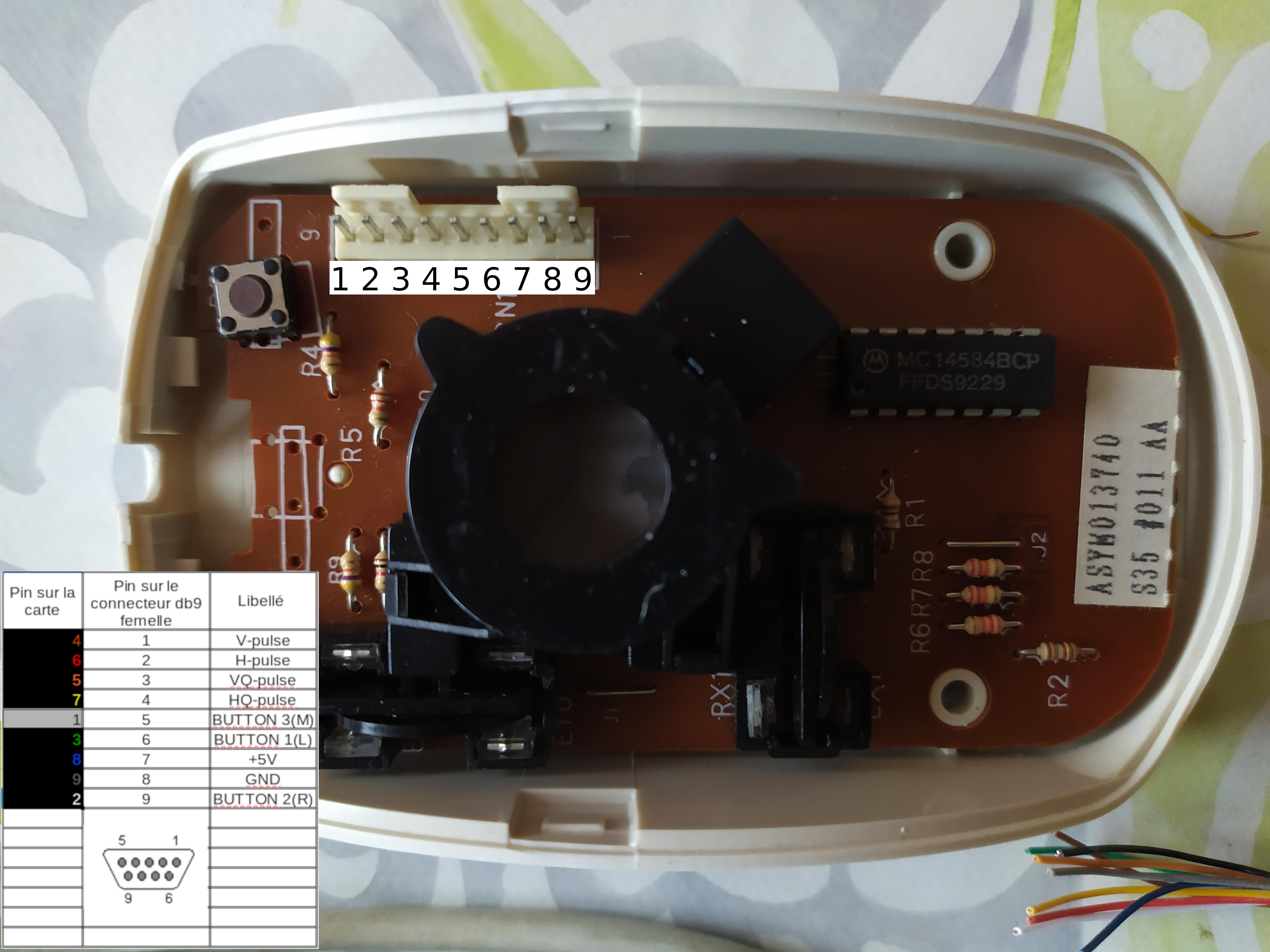

    Voilà l’image que j’ai faite avec la correspondance connecteur souris db9 vue de face et connecteur interne de la souris.

    Si ça peu aider quelqu’un.

    brochage souris commodore style amiga 600

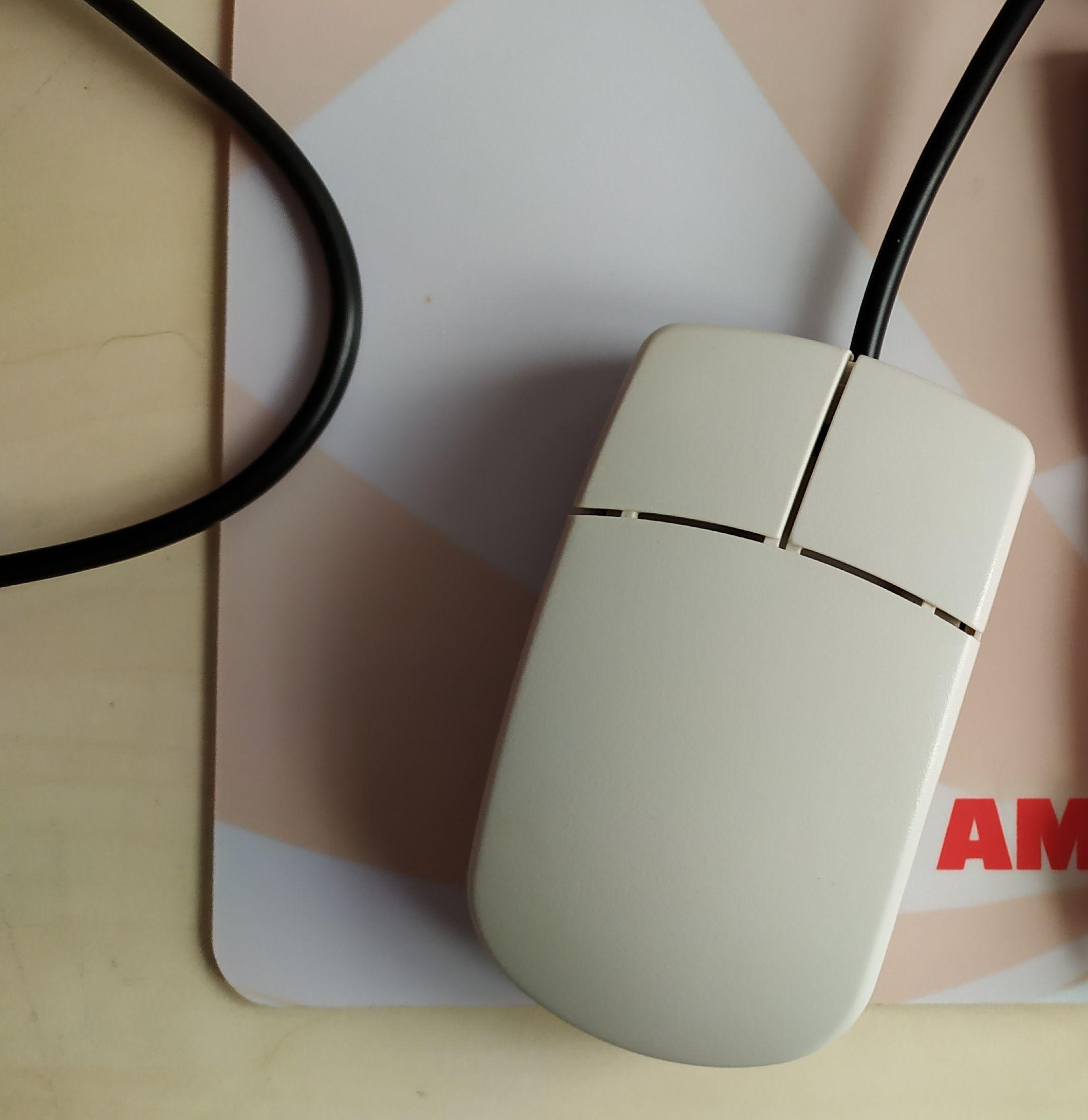

    la souris ressemble à ça :

    quelqu’un aurait le nom de ce modèle, à l’arrière ce n’est pas indiqué (la référence ressemble à un numéro de série)

Affichage de 3 réponses de 1 à 3 (sur un total de 3)

Partager sur vos réseaux sociaux préférés :
Facebooktwitterredditpinterestlinkedintumblrmail

  • Auteur
    Réponses
  • #151095
    stephbb75
    • Level 10
    • Messages : 1039

      Salut,

      Cela doit être un souris A1200 ou 4000 ( 600 ?).

      Il en existe plusieurs modèles, la sur la tienne il pouvait y avoir un 3ème bouton  sur le CI. C’est pas le cas pour toutes les CI de souris de ce type.

      https://youtube.com/@stephbb75



      #151116
      80’$_Barbar1an
      • Level 4
      • Messages : 143

        Merci pour l’info, oui d’ailleurs la broche du troisième bouton est câblée, même si il n’y a pas de troisième bouton sur la pcb. je suppose qu’il va près du strap au dessus de R5

        #151138
        stephbb75
        • Level 10
        • Messages : 1039

          Oui, tu peux en mettre un, bon le capot n’est pas fait pour, mais tu peux avoir 3 boutons sur Amiga, mais bon, l’utilité…

          https://youtube.com/@stephbb75
