      On m’a donné un vielle Imac G3 avec alim HS.

      Je ne sais pas si ça à déjà été fait mais je me lance dans cette tranfo comme l’annonce le titre.

      J’ai essayé de le démonter pour voir s’il était possible de le réparer mais impossible de voir le soucis à l’œil nue. Étant donnée que le prix d’une alim coute 3 à 4 fois plus chère qu’un Imac en état de marche sur LBC (j’ai cru en voir entre 20€ à 40 € ). J’ai donc décidé de n’en garder que la coque et d’y loger ma plus petite carte mère PC (athlon 64 3000+ Win7)  avec un écran plat led pile poil au bon format pour en faire un PC qui m’émulera un Amiga. L’avantage sera le coté un peu “Portable” ou “tout en un” :lol: …en espérant que tout tiendra dedans.

      voilà ou j’en suis.

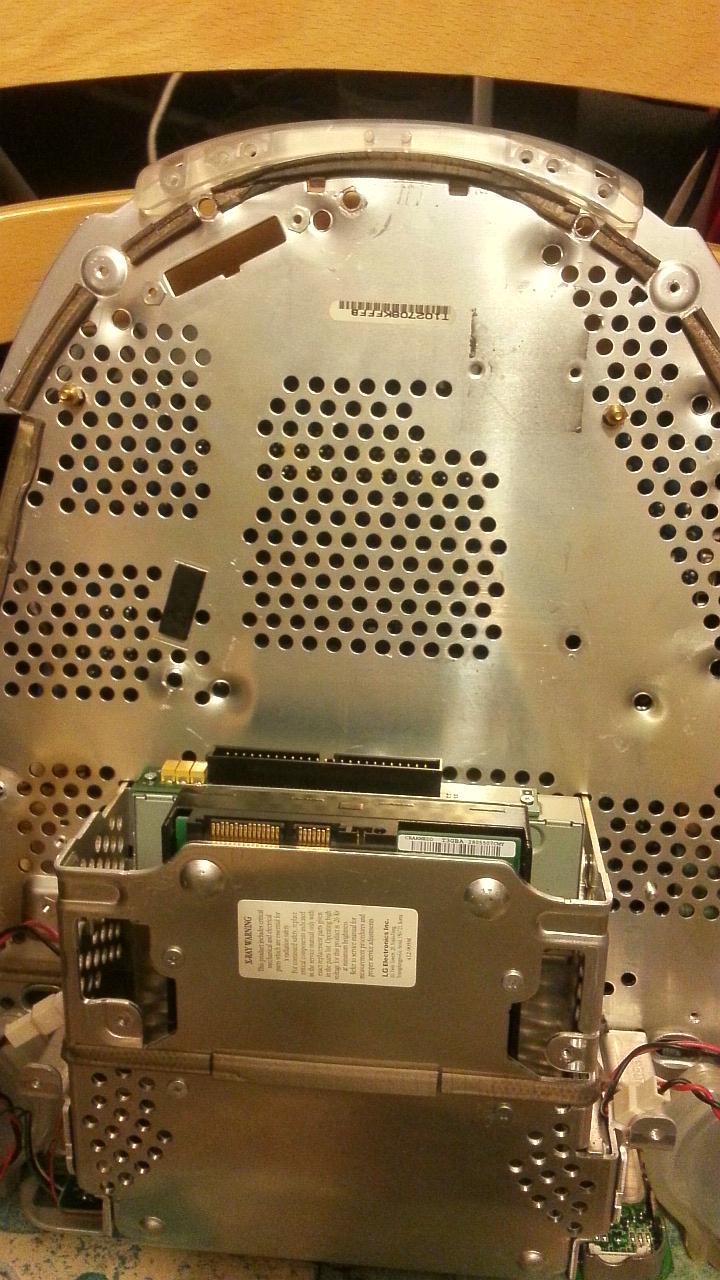

      je pense garder cette plaque en alu, qui sert un peu d’ossature (il me semble que tout vient se greffer dessus), et séparait la carte mère de l’imac (au dessous de celle-ci) et la carte d’alimentation (au dessus de celle-ci). C’est elle qui servait aussi de dissipateur thermique au cpu (PowerPc 350 mhz je crois)

      L’athlon 64 + petite Nvidia 450gts (il y a déjà une Amd hd 6400 d’intégré, largement suffisant pour l’émulation Amiga, mais tant qu’à faire… pour quelques jeux pc des année 2010  ;-) )

      les plexiglas super fragiles semblaient avoir jaunis, mais il s’agissait surtout de poussière et salissure venus se colmater dessus, à cause de la chaleur dégagé par l’électronique je pense. Un nettoyage rapide à l’eau chaude et un peu de savon nettoie le plus gros.

      Écran plat de portable hs + tuner tv/sortie vga/hdmi. Il passait nickel dans le cadre blanc cassé, mais le cadre translucide rainuré vient bouffer 2 ou 3 mm sur tout le contour. On verra bien ce que ça donnera au niveau de l’image. :unsure:

      Je découvre un truc assez surprenant avec l’Imac : le format IDE (connecteur du disque dur) serait qu’une version courte de SCSI 50 pins ? :scratch:

      Je vais essayer de réutiliser le lecteur dvd scsi (mange disque) de l’imac. Il me faudra une carte scsi pci+nappe :-)

      Je pense que le pistolet à colle chaude va surchauffer ! :lol:

      voilà voilà ! ;-)

    Affichage de 15 réponses de 1 à 15 (sur un total de 35)

    Partager sur vos réseaux sociaux préférés :
    Facebooktwitterredditpinterestlinkedintumblrmail

    • Auteur
      Réponses
    • #131924
      Staff
      Zarnal
        • Level 22
        • Messages : 7589

        L’avantage sera le coté un peu « Portable »

        Plus transportable que portable. :-p

        Les progrès seront très intéressants à suivre.

        A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.



        #131928
        jean3.5
          • Level 8
          • Messages : 617

          Oui, “transportable” est le bon terme :yes:

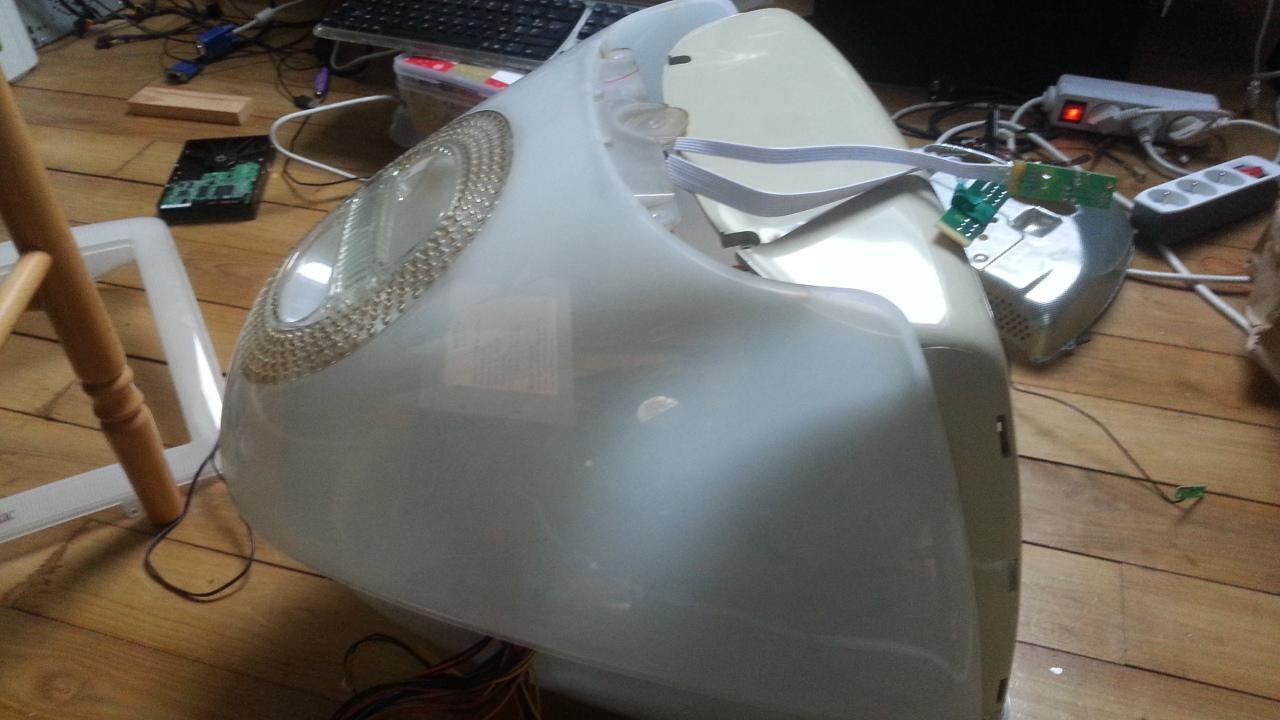

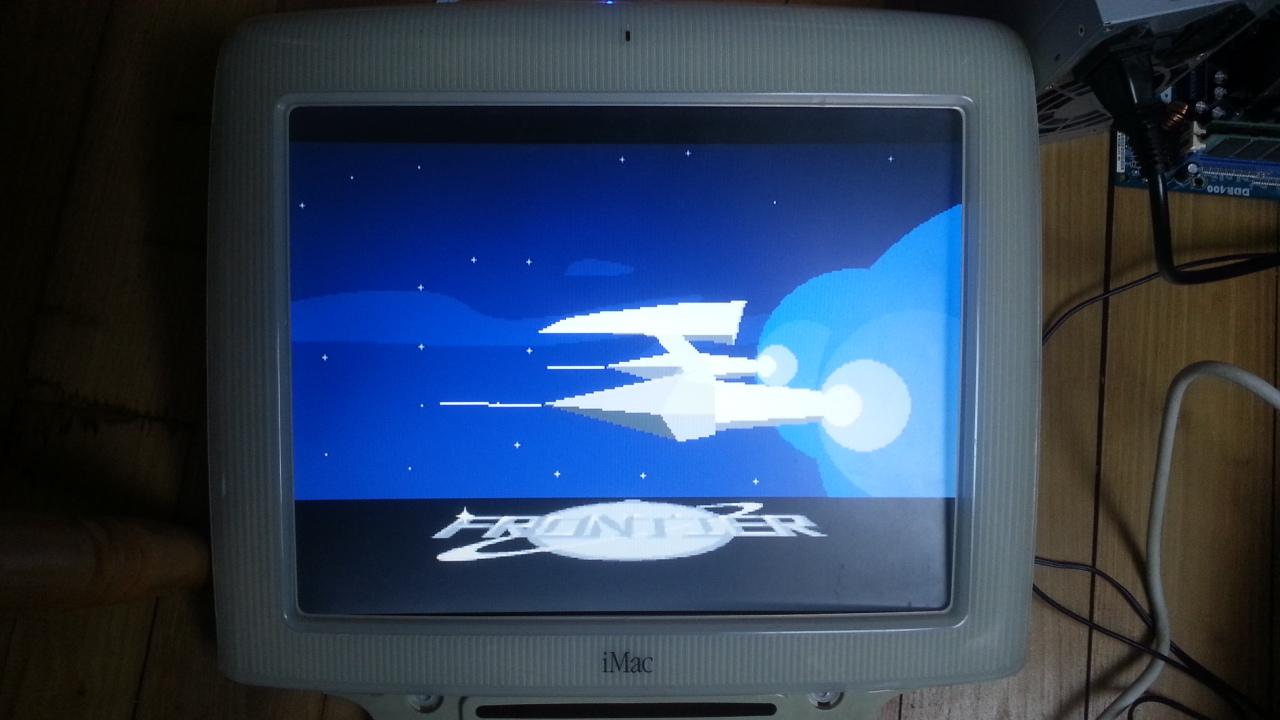

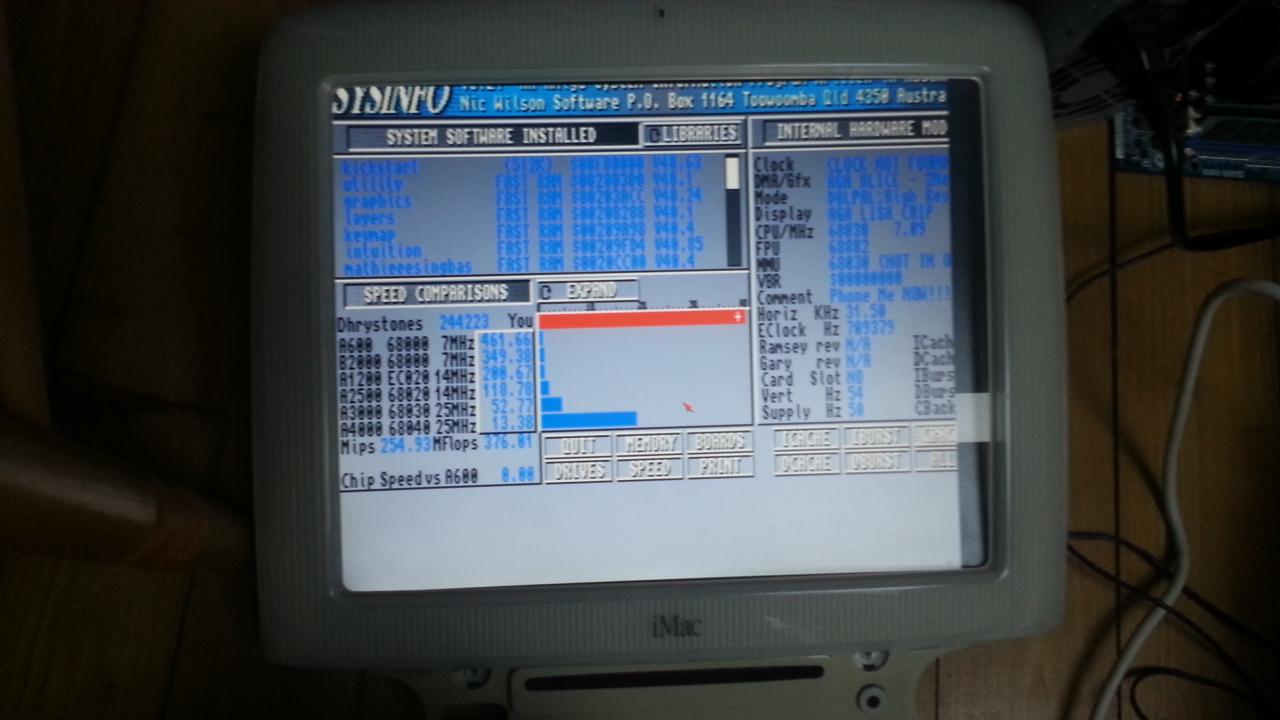

          test de l’écran.

          l’histoire de…

          L’écran plat fait qu’il y a un vide devant. Faut voir comment je comblerais le trou.

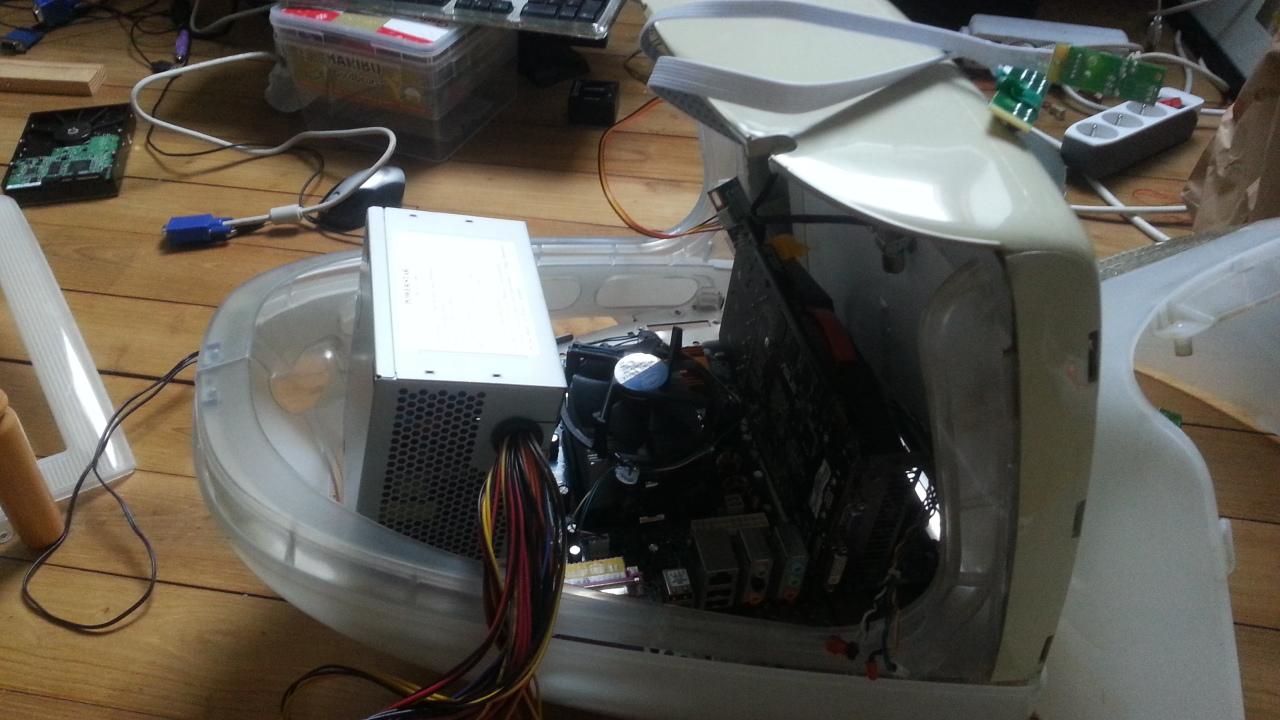

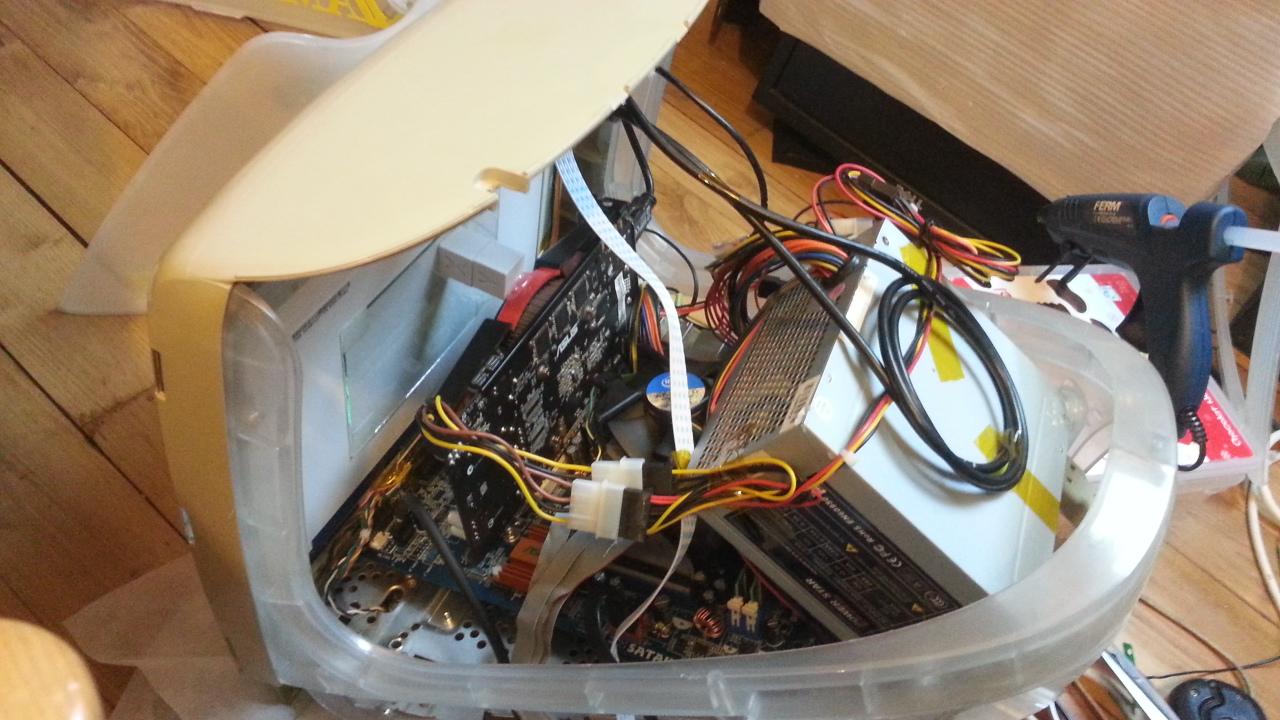

          c’est pas la disposition finale, mais tout passera largement. Il faudra faire pour que les nappes puissent atteindre le disque dur et le dvd en dessous.

          Alors il y a un truc assez marrant sur la plaque d’aluminium, c’est qu’elle est conductrice de courant ! Ce qui veut dire qu’il faudra bien l’isoler. :whistle:

          Et il faudra sans doute la découper un peu pour faire passer les câbles.

          #131994
          jean3.5
            • Level 8
            • Messages : 617

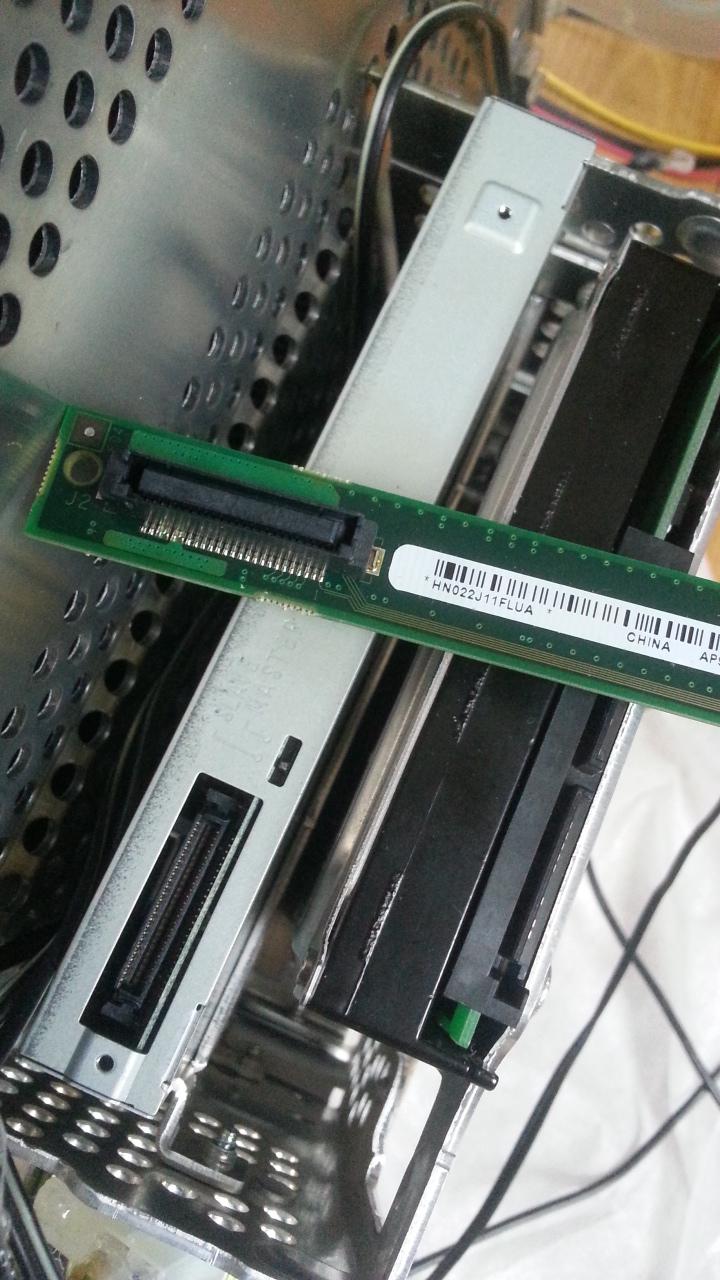

            Après renseignement, le lecteur dvd n’est pas en scsi. C’est bien de l’ide. Apple c’est amusé à fabriquer un adaptateur Slim IDE/IDE 50 pins de type scsi, englobant données+audio, le tout rentant dans un connecteur scsi  50 pins. (et que j’ai cru faisant parti intégral du lecteur, mais en fait, non!)

            Ça me facilite la tache car j’aurais pas besoin de rajouter une carte scsi. Par contre, il faudra soit bidouiller un peu une nappe, soit acheter un adaptateur Slim IDE/ IDE 40 pins. (8 ou 9 € sur Ali)

            J’ai réussi à fixer la carte mere à la plaque en utilisant des ecrous de support de carte mère récupéré de vieux PC.

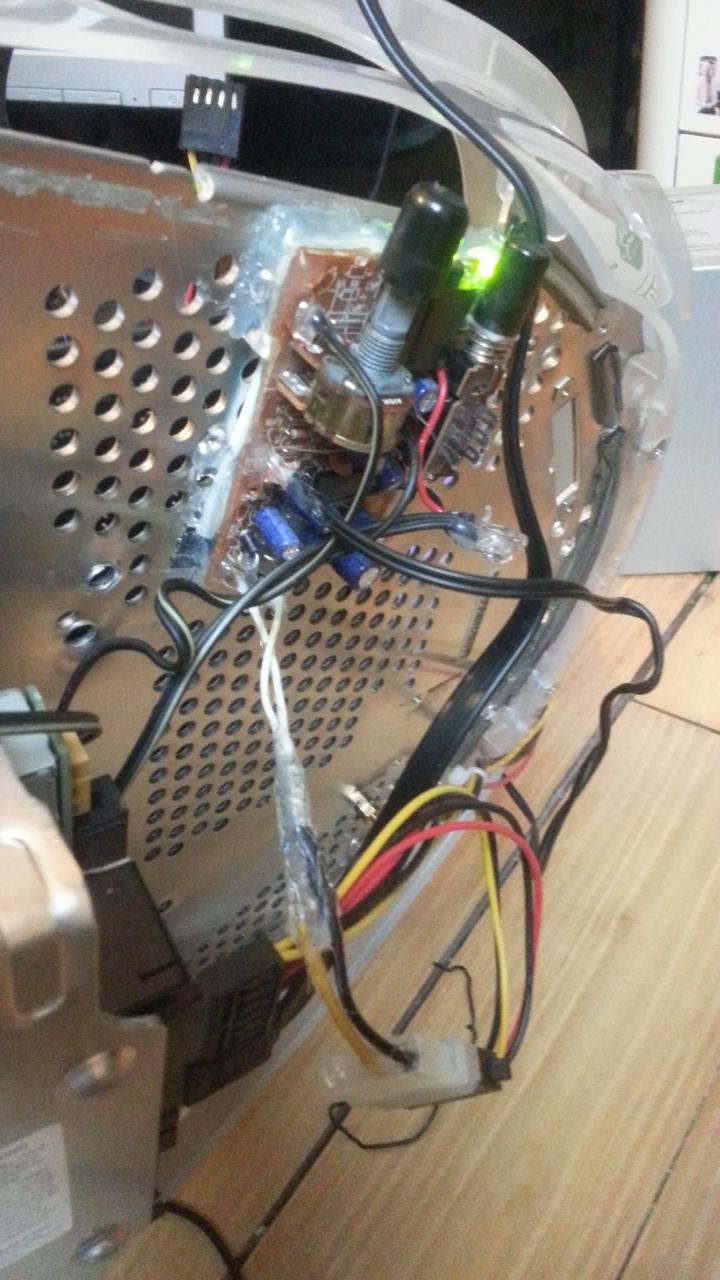

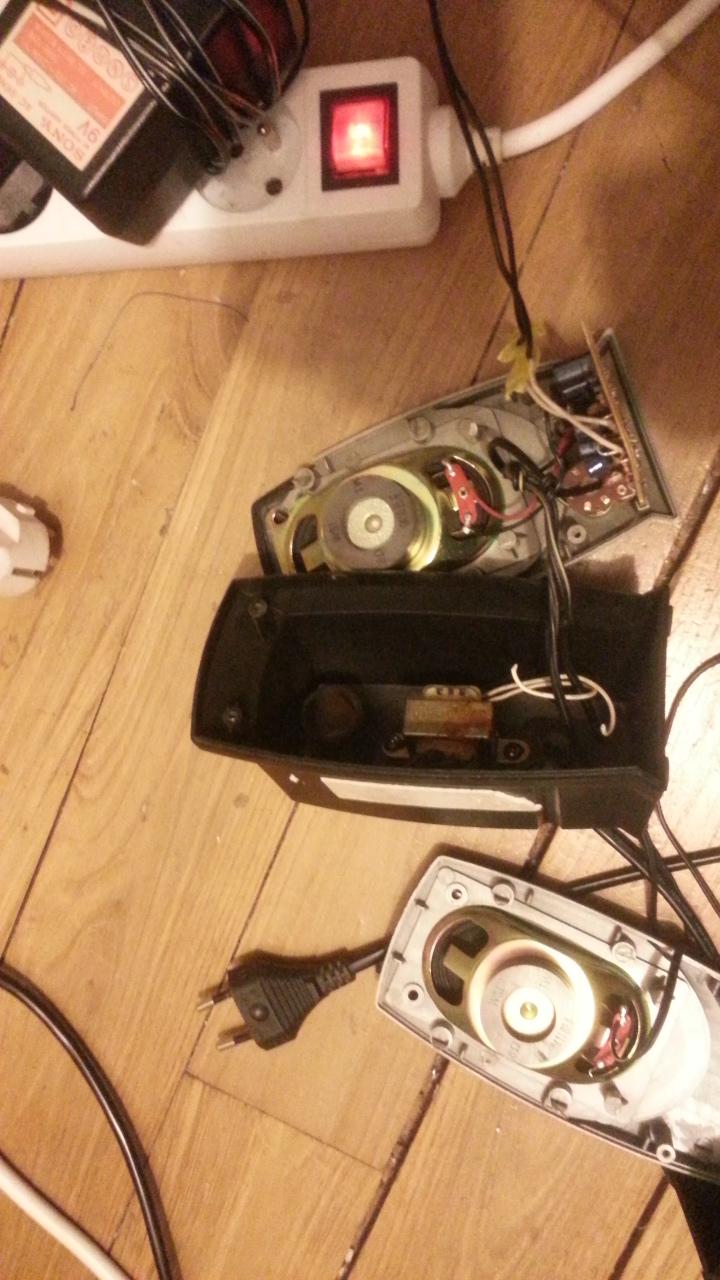

            J’ai vu que les HP du Imac étaient en décomposition total et qu’un branchement d’une prise jack soudé au HP ne donnaient quasi rien niveau puissance sonore. En guise d’amplificateur, j’ai sacrifié un petit hautparleur de PC qui trainait par là, et l’ai greffer à la plaque alu.

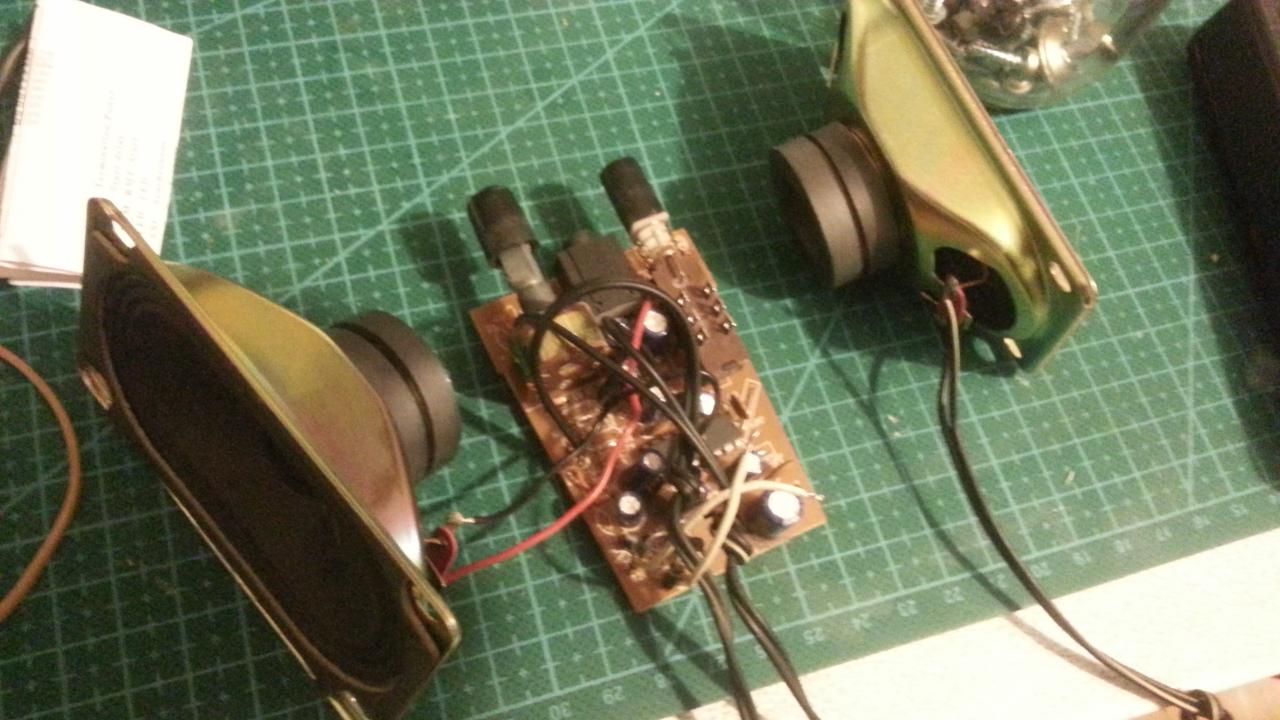

            Une petite petite résistance pour transformer le 12v de l’alim pc, en 9v suffit pour le faire fonctionner. (sa petite carte fonctionne en fait avec un 9v alternatif, mais content de voir qu’on peut utiliser un courant continu sur du matériel fait pour l’alternatif ! …le contraire ne devrais pas pouvoir se faire^^)

            Remplacement des petits HP ronds de l’imac (voir plus haut)  par les HP rectangulaires du HP de pc.

            #132050
            jean3.5
              • Level 8
              • Messages : 617

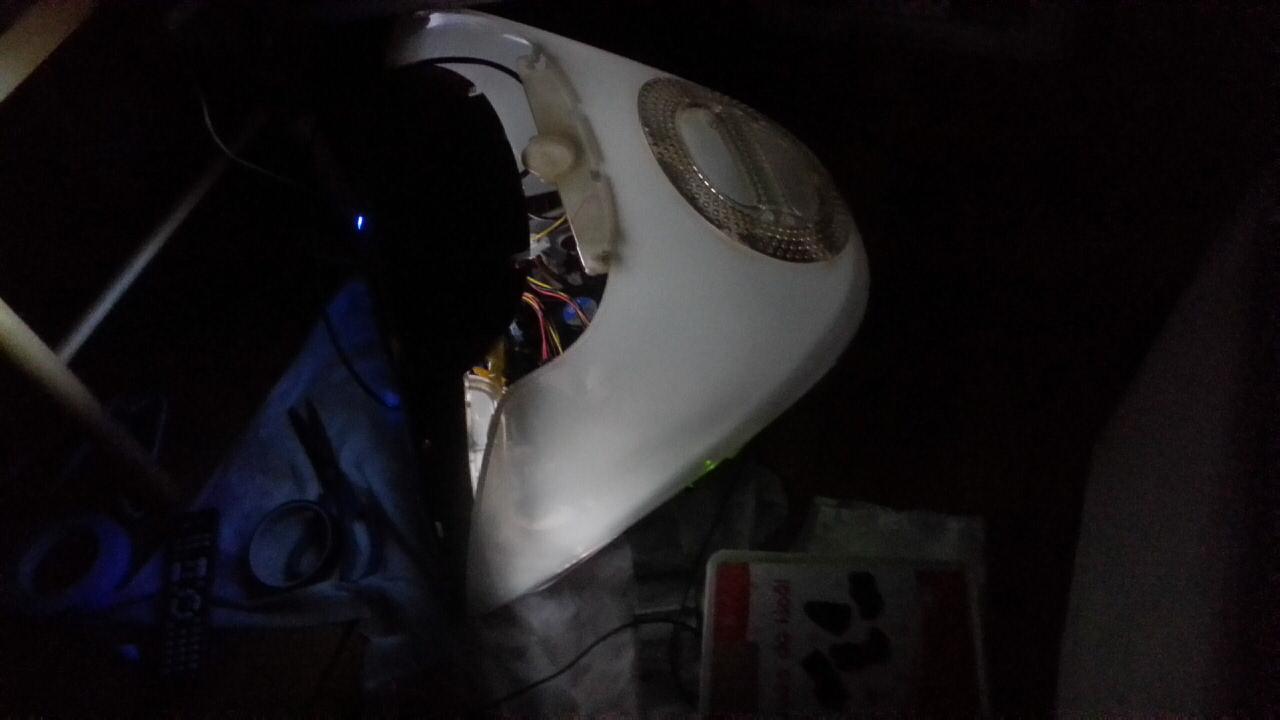

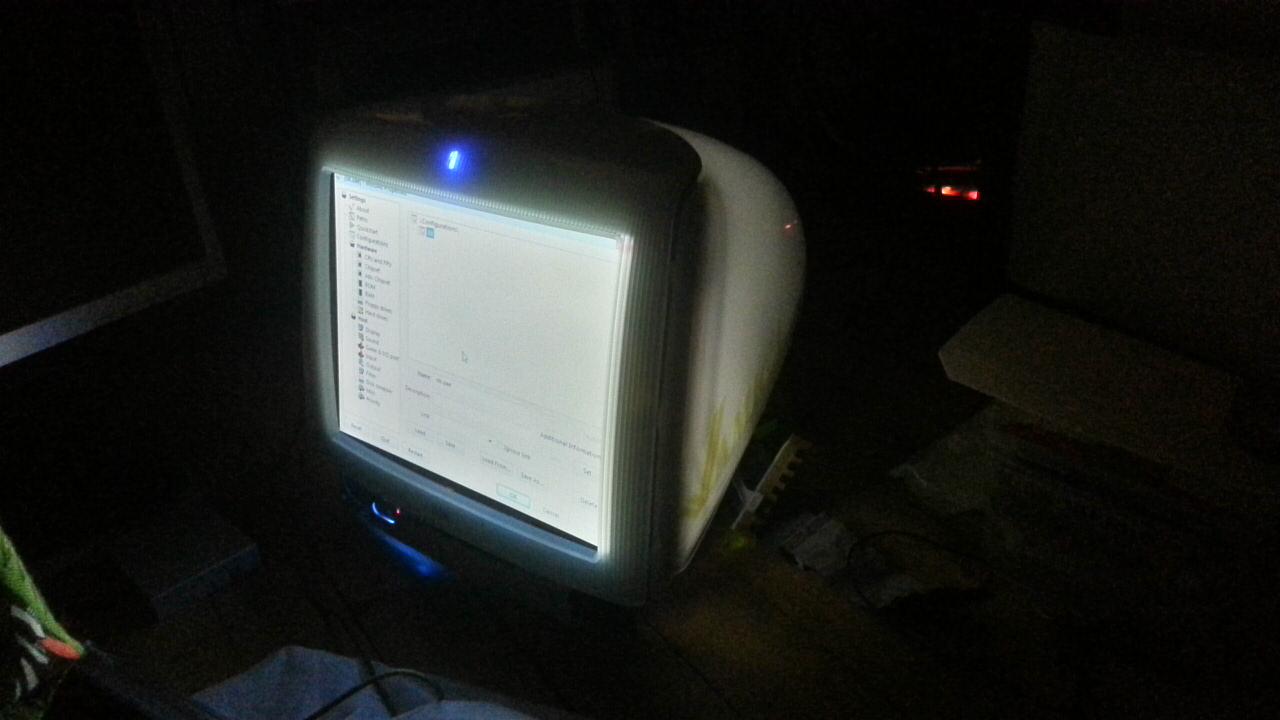

              En attendant le petit convertisseur Slim dvd IDE/IDE, voici ce que ça donne avec la coque translucide et le rétro éclairage de la dalle, dont j’avais oublié la présence, puisqu’il n’y a qu’une plaque opalescente  à l’arrière de celle ci.



              #132051
              Staff
              Zarnal
                • Level 22
                • Messages : 7589

                Une question pour l’adaptateur : c’est de l’IDE standard ?

                Je me méfie toujours avec Apple et les brochages std. :-p

                A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

                #132052
                jean3.5
                  • Level 8
                  • Messages : 617

                  C’est clair, il faut vraiment se méfier de ca.

                  Comme je l’ai dit plus haut, l’adaptateur actuel du lecteur dvd est une création bâtarde d’Apple.

                  J’ai lu sur un forum apple, qu’on pouvait y brancher une nappe ide normal (40pin) à condition de supprimer le détrompeur, et la pluguer comme il faut (vers la gauche) en ne se souciant pas des fils restant (à droite sur la photo)

                  Le soucis, c’est que les fils qu’on utilise pas (toujours sur la droite sur la photo) servent pour l’audio et l’alimentation du lecteur, et je n’ai pas trouver d’information sur leurs spécifications. Du coup, je ne tente pas le diable et j’ai commandé cette adaptateur.



                  #132054
                  DocteurGeek
                    • Level 7
                    • Messages : 590

                    Très intéressant, hâte de voir la suite de ce travail.

                    #132074
                    jean3.5
                      • Level 8
                      • Messages : 617

                      Très intéressant, hâte de voir la suite de ce travail.

                      merci, au moins deux personnes intéressées :lol:

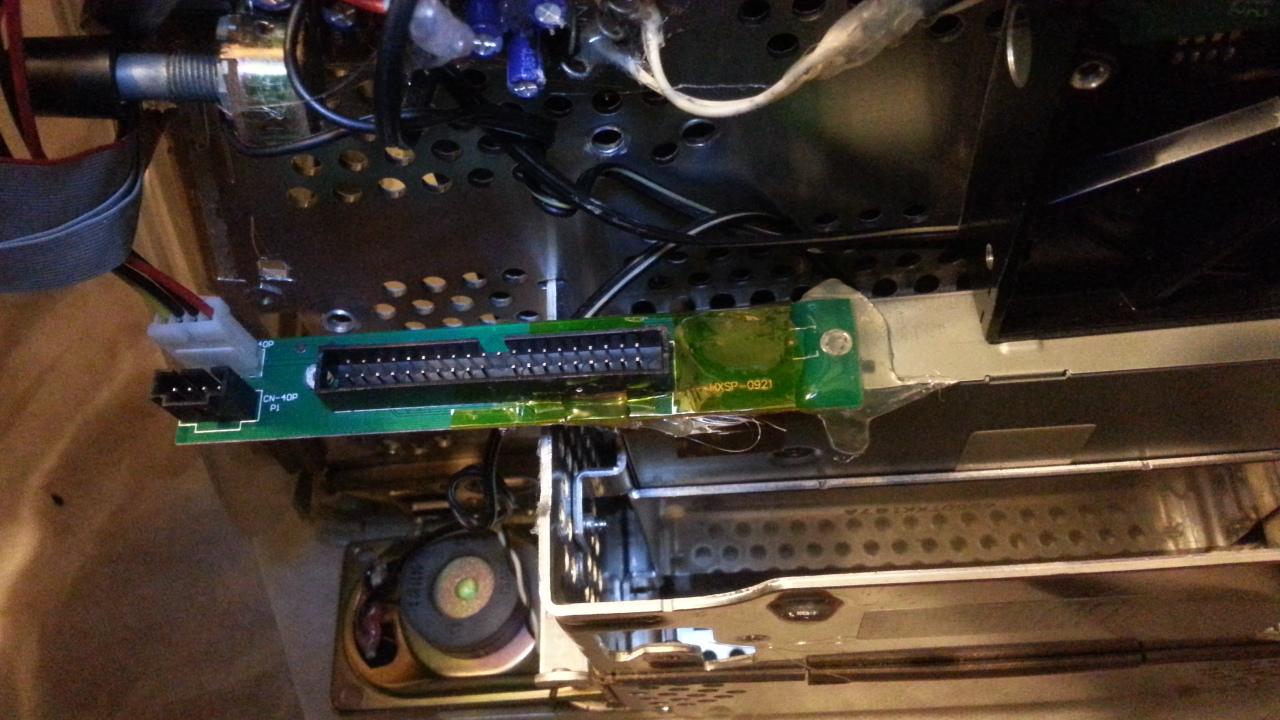

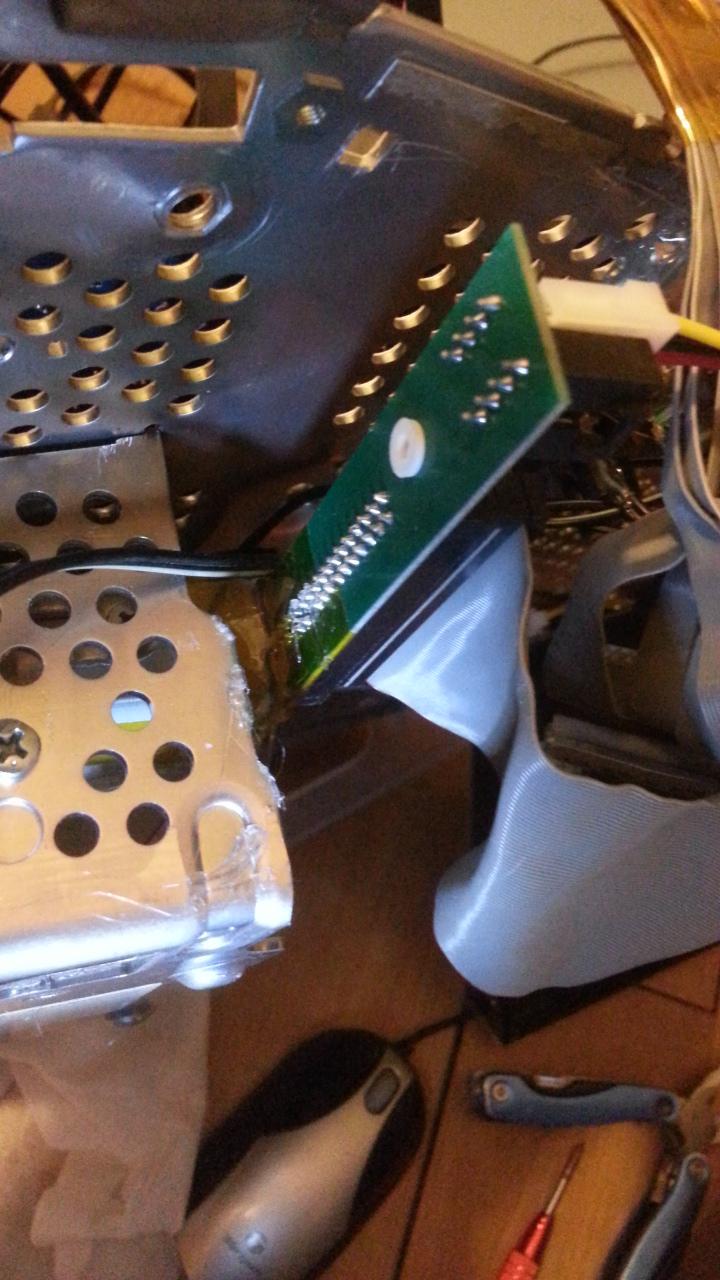

                      bon recu hier l’adaptateur. Je ne sais aps si c’est la carte qu’est mal faite ou si c’est Apple qui ont poussé le vice assez loin, jusqu’à retourner le connecteur slim ide sur leur carte et leur dvd. Du coup obliger de mettre l’adaptateur dans l’autre sens, à 180°. Heureusement qu’il y a assez de place pour que ça passe ! :rant:

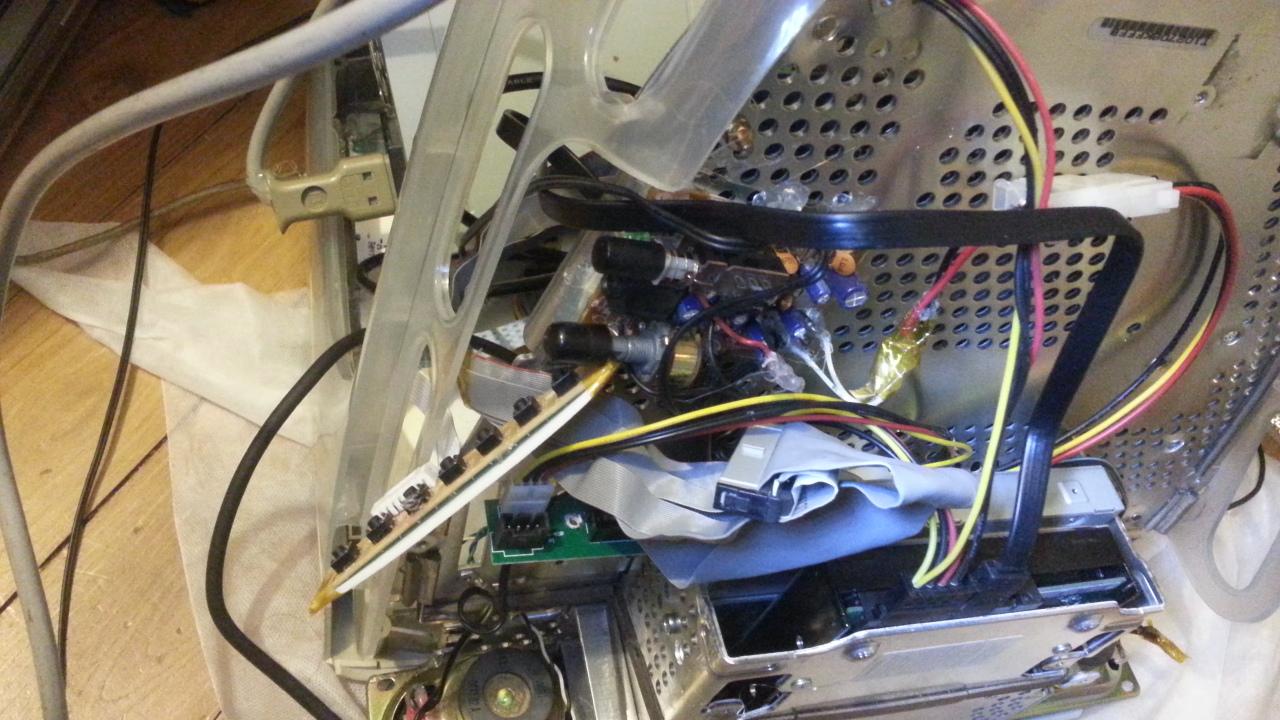

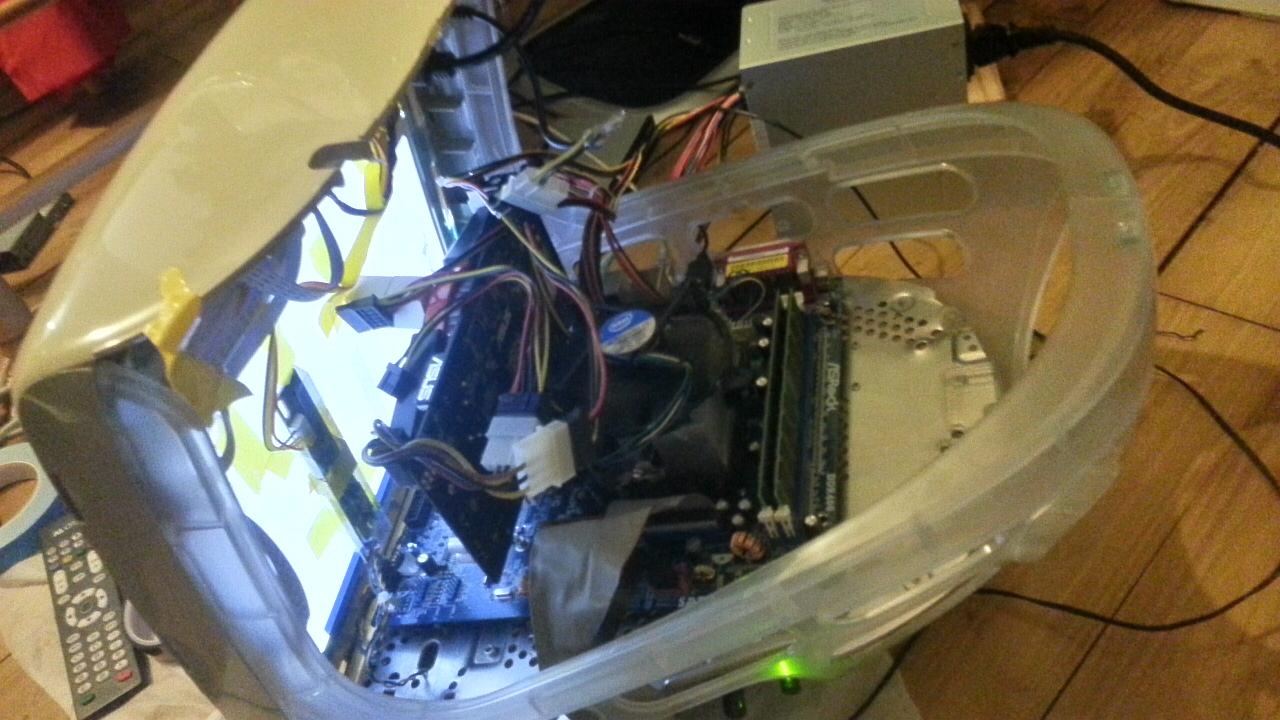

                      sacré bordel avec les câbles ! (et mince ! en regardant cete photo, je me rend compte que j’ai oublié de mettre le câble audio vers la carte mère ! :lol: … et que j’ai déjà revisser la coque haute, mais bon il n’est jamais trop tard) ;-)

                      j’ai refait un peu propre derrière l’écran, car on voit beaucoup plus à travers la coque que j’aurais cru.

                      va falloir caler ce lecteur de carte et les touches de commande de l’écran quelques part. Même si pour l’écran, il y a a aussi une télécommande.

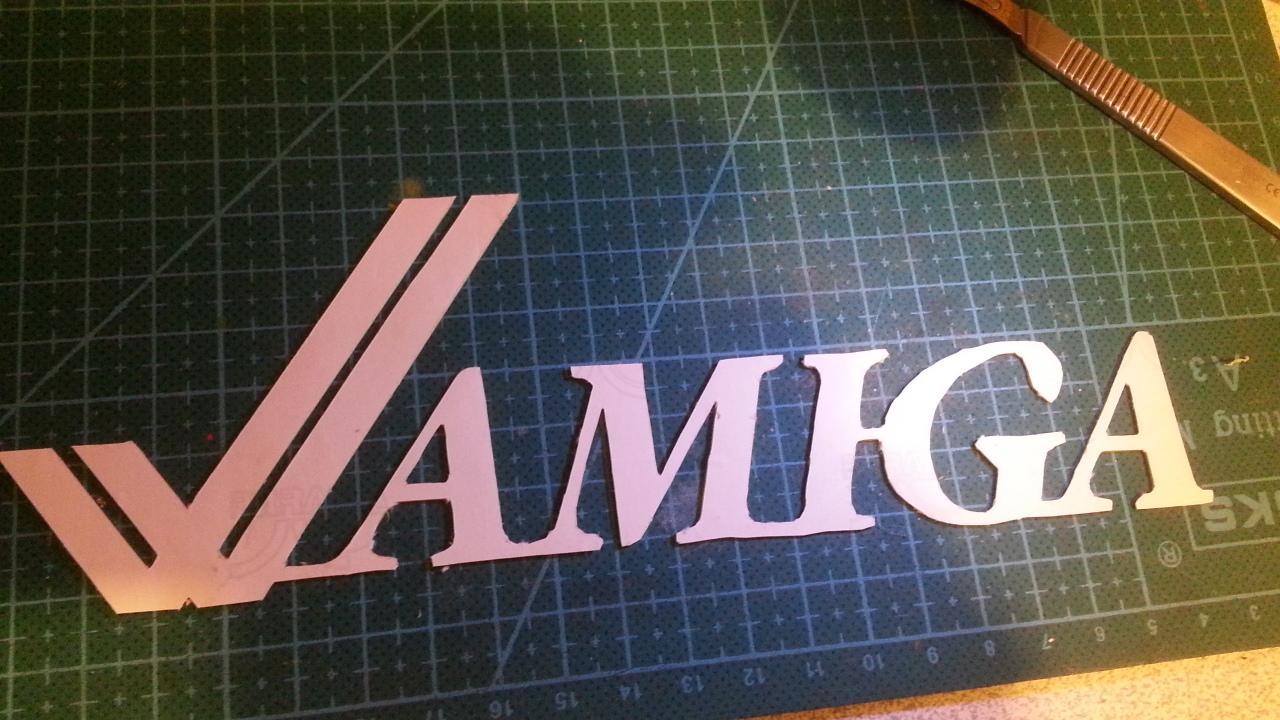

                      un peu de texte ;-)

                      j’avais oublié qu’il y avait une ossature dernière, faudrait voir si je décale ou pas le texte :unsure:

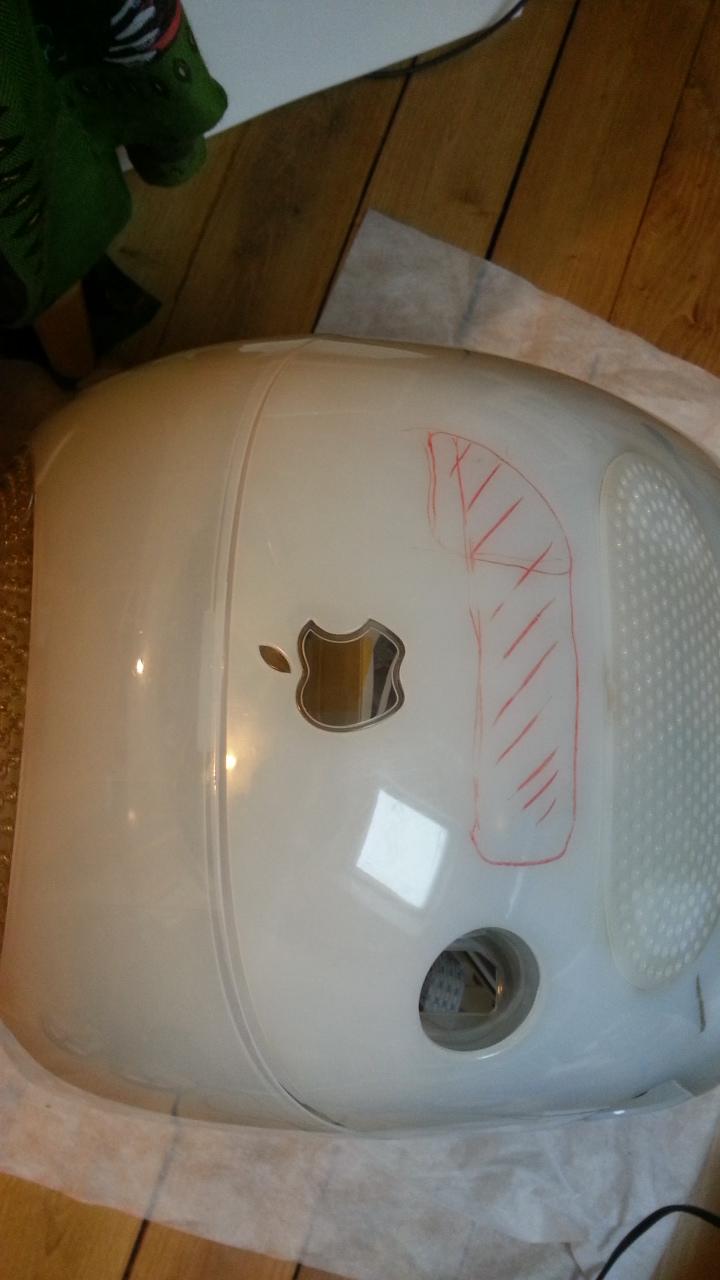

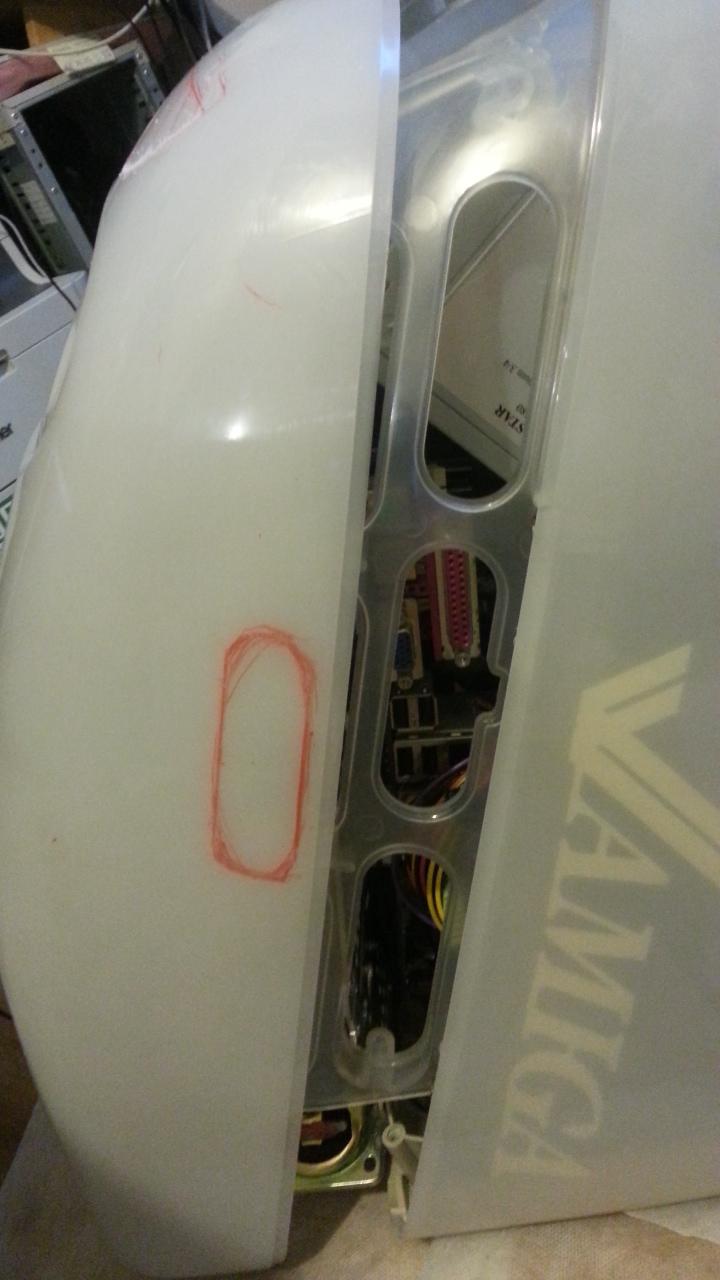

                      faudra découper là pour passer le câble d’alim et évacuer l’ai chaud de l’alim

                      #132081
                      DocteurGeek
                        • Level 7
                        • Messages : 590

                        Un boulot de dingue. Le Logo me semble pas mal placé (mais en photo on ne se rend pas bien compte) et la couleur est sympa. Du fait maison en plus, comme le reste. Je suis assez impressionné. :good:

                        #132105
                        jean3.5
                          • Level 8
                          • Messages : 617

                          merci :)

                          avec le recule, peut-être qu’un texte noir ou foncé l’aurait fait mieux à travers la translucence.

                          la couleur est sympa

                          lorsque j’ai récupéré ce mac la semaine dernière, je trouvais dommage qu’il ne soit pas avec les couleurs de la première version :heart:

                          mais bon, le blanc (jaunie du dessous de la façade avant) est finalement la meilleure couleur pour le transformer en Imac “édition spécial Amiga” :lol:

                          Du fait maison en plus, comme le reste. Je suis assez impressionné. :good:

                          on peut dire que c’est comme du scraping informatique… :lol: et à la porter de tous ! C’est que du matos récupéré,  sauf le logo en impression 3d, le klapton et la colle chaude… et je dirais comme disait ma fille lorsqu’à 4 ans elle a découvert le scotch : “on peut tout faire avec la colle chaude !” :lol:

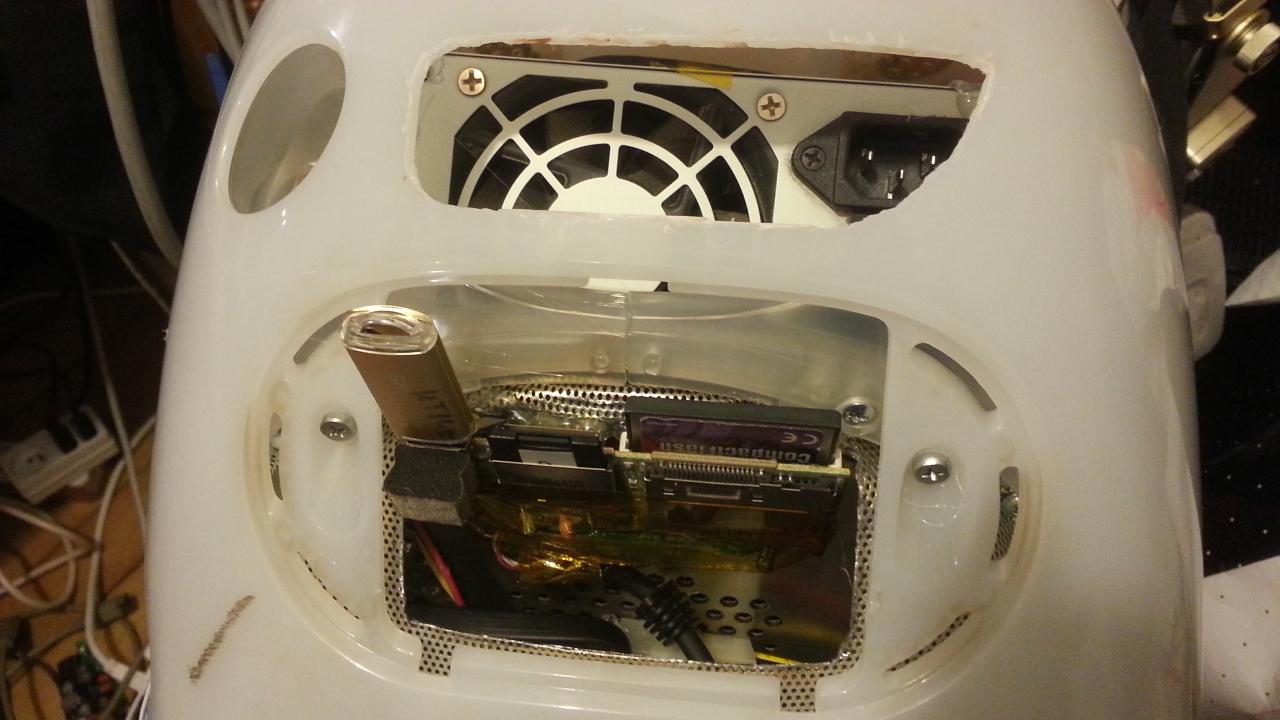

                          je vais passer au découpage de la tôle perforé pour passer le lecteur multi-carte par là.

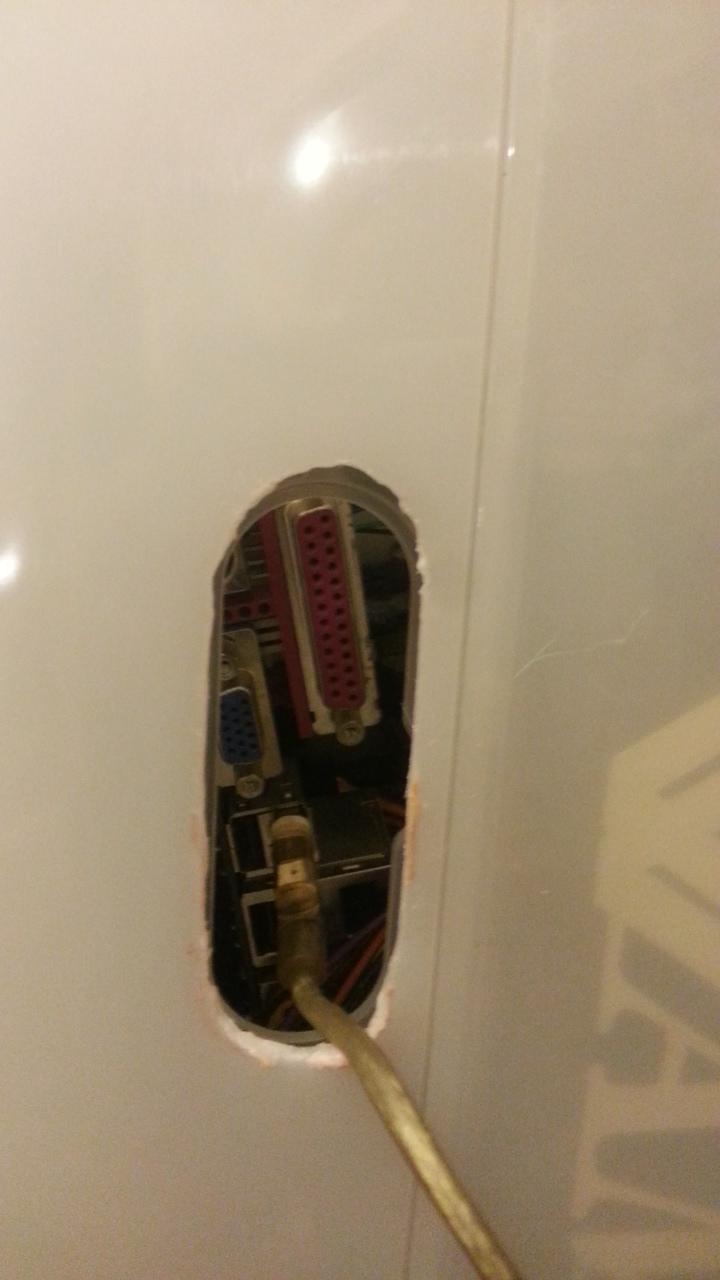

                          et faire un trou ici pour accéder aux prises usb et réseau.



                          #132107
                          jean3.5
                            • Level 8
                            • Messages : 617

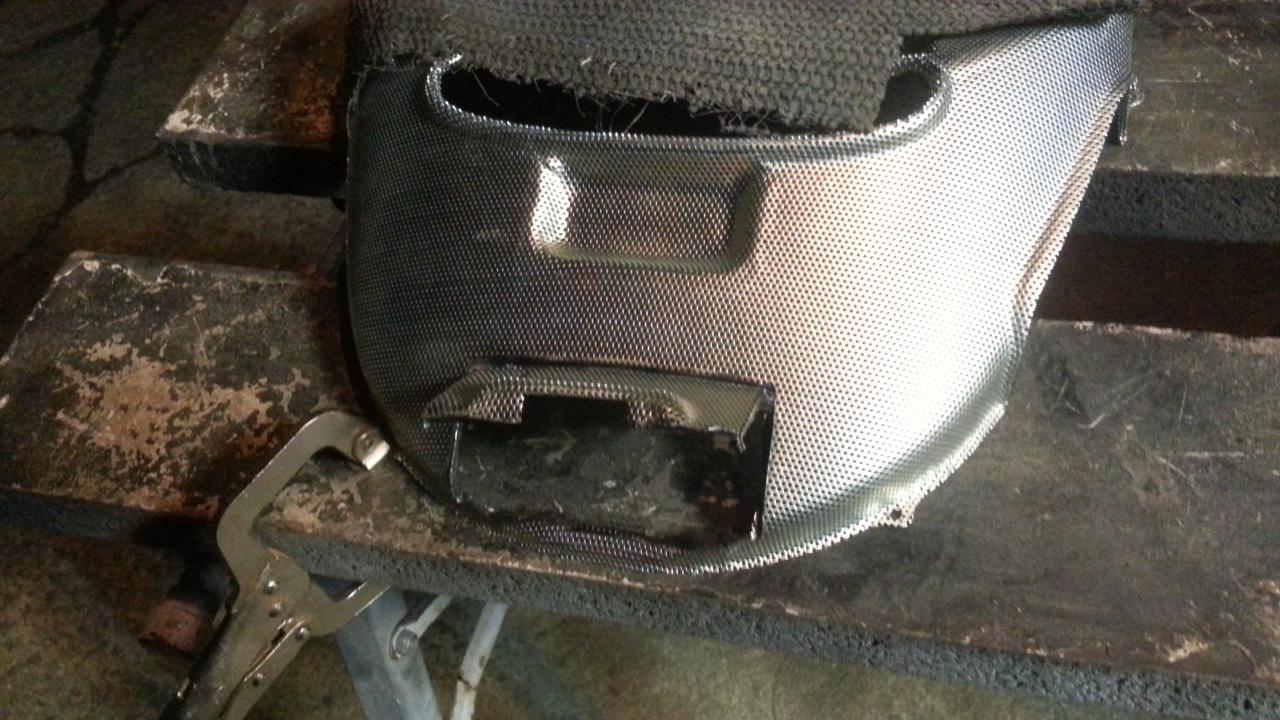

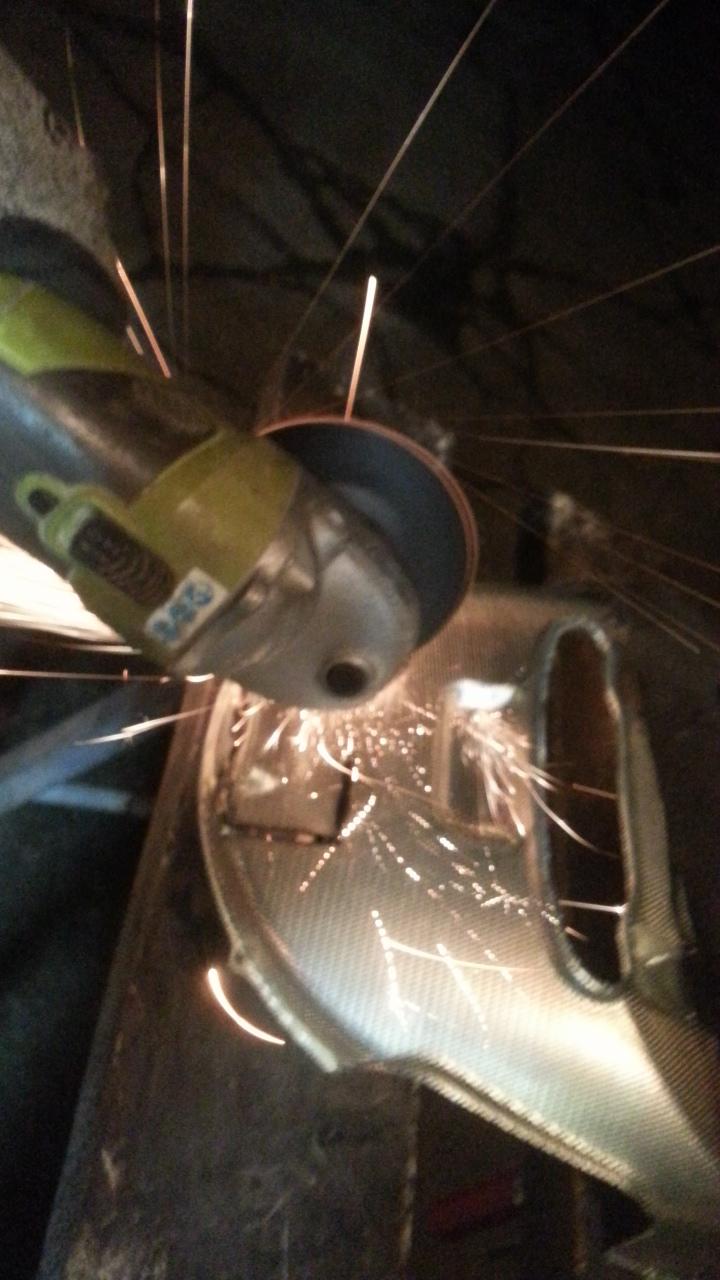

                            voilà pendant et après découpe

                            je pensais en venir facilement de la tôle perforée mais elle est super épaisse et j’ai galérer ! :wacko:

                            suis pas un pro de la découpe mais c’est par là que sortira le câble du clavier :-p

                            #132109
                            yogib33r
                              • Level 4
                              • Messages : 119

                              excellent ! vite des photos de la suite ! :yahoo: :yahoo:

                              #132222
                              jean3.5
                                • Level 8
                                • Messages : 617

                                excellent ! vite des photos de la suite ! :yahoo: :yahoo:

                                merci ! :good:

                                mais là je stagne un peu car comme je le craignais un peu, le lecteur dvd a des soucis, quasi normal vu son age :-(

                                – Dans un premier temps, c’était juste un soucis à avaler/éjecter le disque.

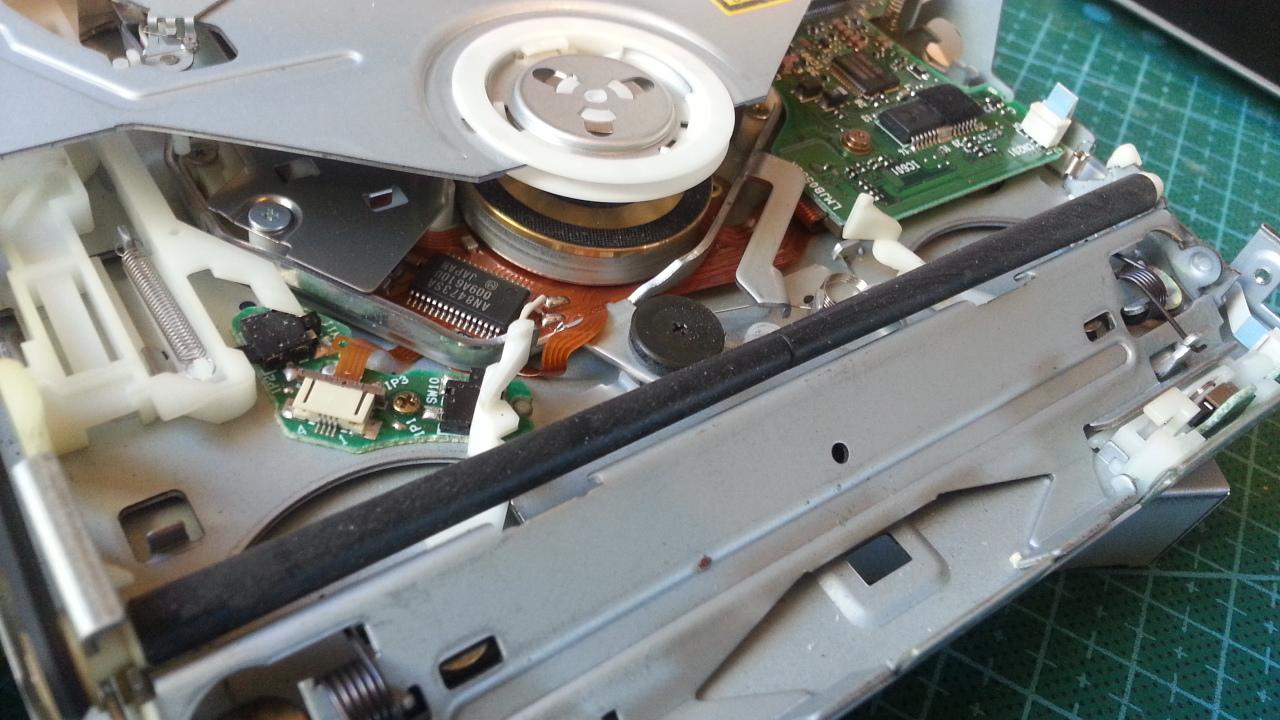

                                après démontage, j’ai pu voir que les cylindre en caoutchouc avait pris trop de jeu et la tige métallique tournait seul, sans entrainer les cylindres. Du coup, un peu de colle et c’était bon. (heureusement que c’était pas la courroie, car là j’aurai pas eu de quoi la remplacer)

                                – Malgré ça, il avait toujours un peu de mal à avaler le disque. Du coup, j’ai décidé d’appliquer du wd40 sur quelques parties mécaniques… et une goute à dû aller jusqu’à la lentille. Et à présent, impossible de détecter les disques ! :cry:

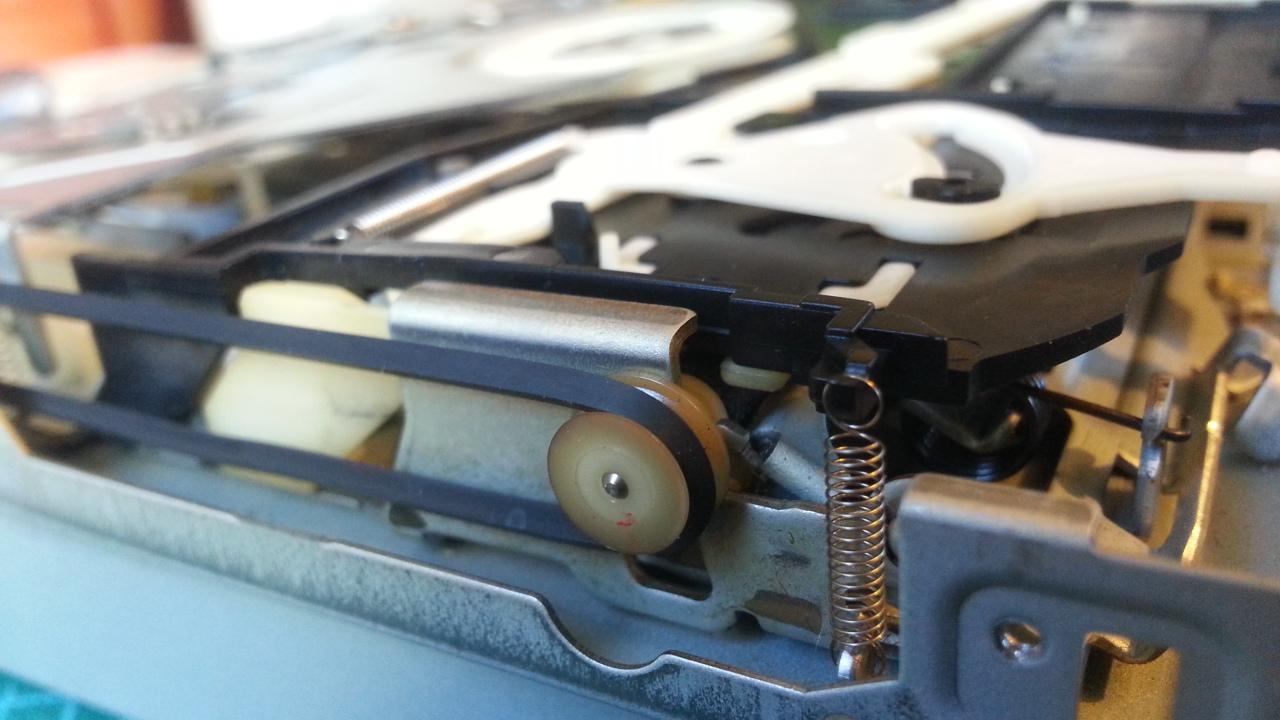

                                – Le pire c’est qu’après ça, j’ai découvert que ce qui bloquait un peu l’avalement du disque, c’était juste un manque de pression au dessus du plastique noir. (et non un grippage des mécanique ! :rant: )  Si j’arrive a voir le soucis de la lentille, il faudra caler un truc ici, entre le plastique noir et le boitier pour faire un peu pression. Le plastique viendra faire pression sur le disque qui lui même se plaquera mieux sur les rouleaux et activera aussi deux petits mécanismes qu’on ne voit pas sur les photos.



                                #132241
                                Chipset
                                  • Level 5
                                  • Messages : 202

                                  excellent, j’adore ce genre de projet.

                                  Surtout quant on connait la complexité des emacs, c’est quand même assez bordélique a démonter.

                                  tient mais j’ai un imac qui traine (pas un emac) je vais regarder si morphos est compatible.

                                  #132260
                                  jean3.5
                                    • Level 8
                                    • Messages : 617

                                    je serais bien intéressé par ton retour de morphos sur une Mac ! :good:

                                    si j’avais réussi à réparer cette imac, je me serais aussi penché sur la question, ou encore voir s’il existant un émulateur Amiga sous mac OS 9 ou 10.

                                    Pour le lecteur dvd, je laisse tomber. :-( J’ai commandé un nouveau lecteur dvd mange disque externe sur Ali pour environ  17€. j’espère que ça passera :whistle:
