Help ecran vert

Forum Amiga Hardware Help ecran vert

  • Ce sujet contient 23 réponses, 7 participants et a été mis à jour pour la dernière fois par leclement, le il y a 4 années.
  • Créateur
    Sujet
  • #80996
    leclement
    • Level 1
    • Messages : 11

    Rebonjour à tous,
    Primo j’espère être dans la bonne section du forum. Si non veuillez m’en excuser.
    L’histoire :
    Donc au redémarrage de la 500+ un écran rouge apparaît. Après ouverture de la machine, la batterie a coulé, il y a des traces sur la carte mère mais pas très grave les circuits on l’air intact. Je retire la batterie et la remplace par un pile du site amigakit.
    Je remplace aussi la rom.
    La au nouveau test : écran vert :yahoo:
    D’après mes recherches cela pourrait venir du Fat Angus…
    Je suis en train de démonter la puce. Par contre je découvre que c’est assez difficile à trouver…
    Donc ma question : suis-je à votre avis sur la bonne voie ? Si quelqu’un a eu une expérience similaire quels conseils peux il me donner ?

    Je vous remercie par avance.

    Amigalement, :lol:

Affichage de 15 réponses de 1 à 15 (sur un total de 23)

Partager sur vos réseaux sociaux préférés :
Facebooktwitterredditpinterestlinkedintumblrmail

  • Auteur
    Réponses
  • #80999
    かすりん (Kathleen)
    • Level 9
    • Messages : 849

      @leclement

      Écran vert c’est pas plutôt la Ram le problème ? Pour un fat agnus regarde chez relec ils sont sympas et ils en ont peut-être encore.



      #81000
      paranormal
      • Level 2
      • Messages : 56

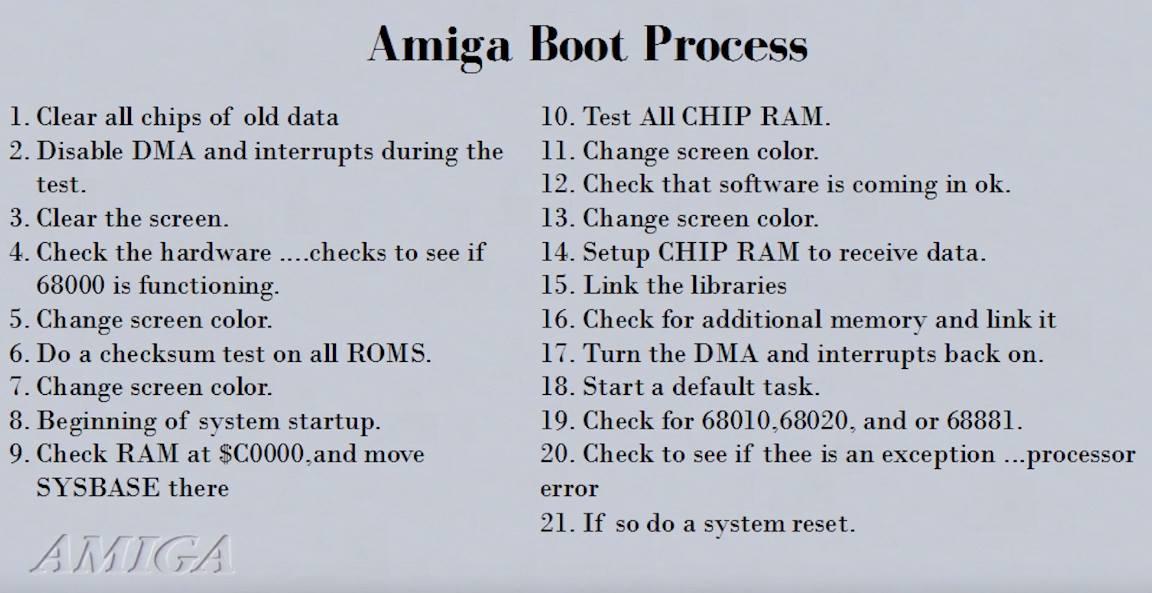

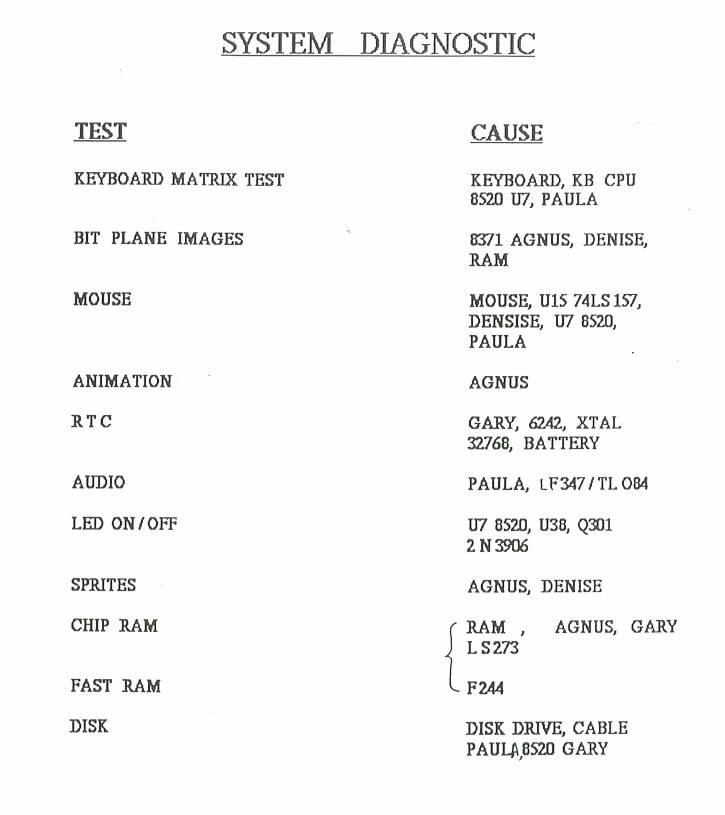

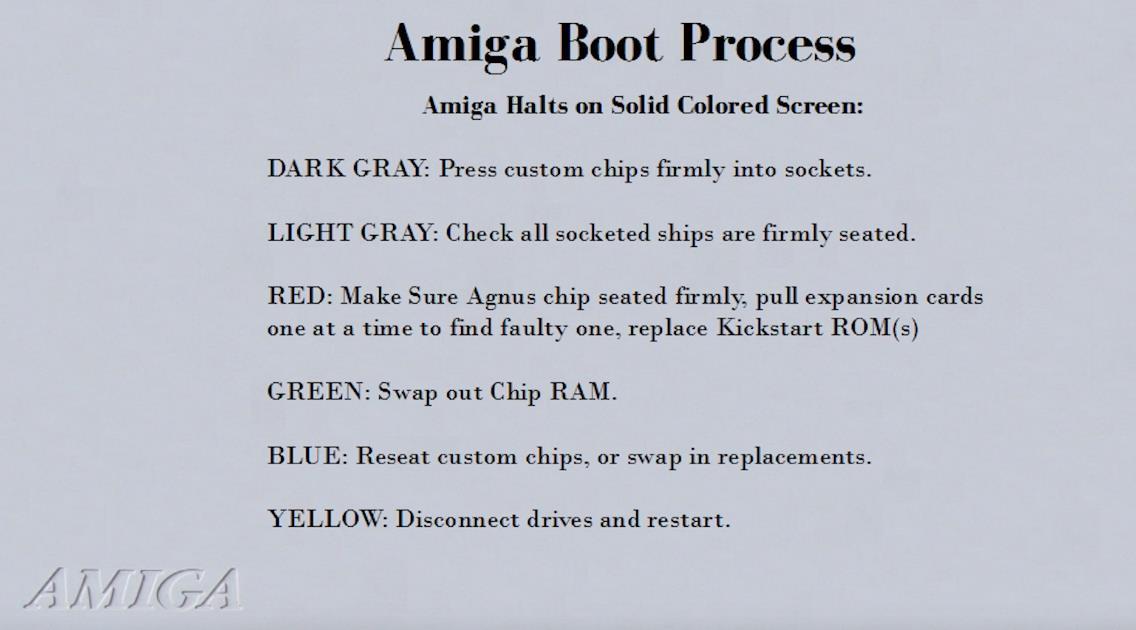

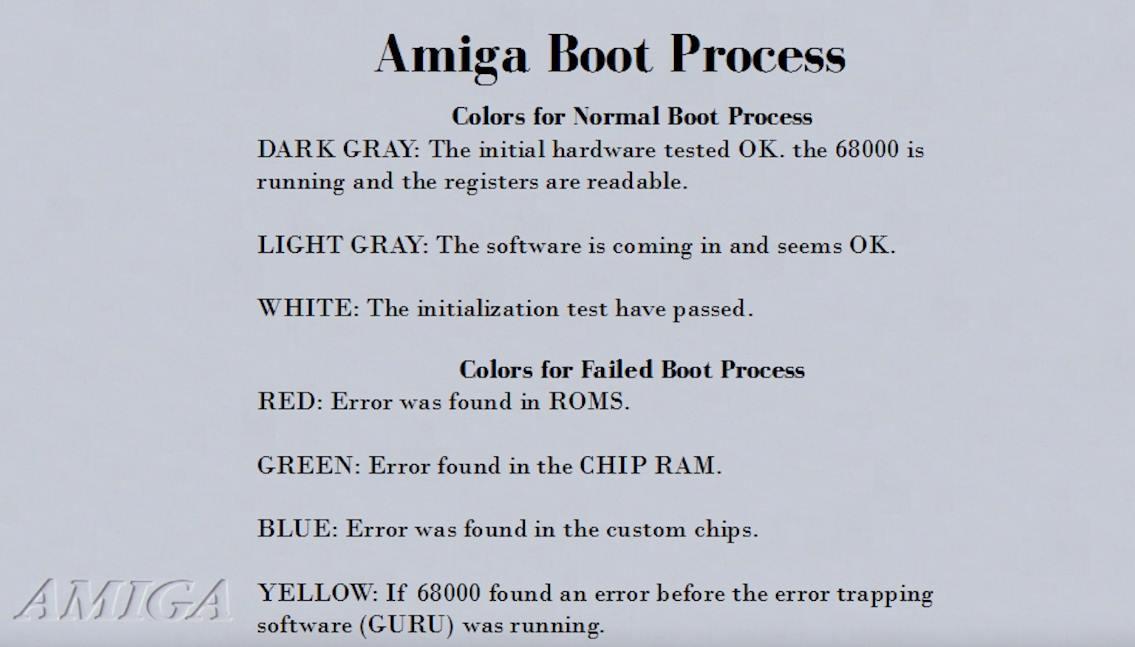

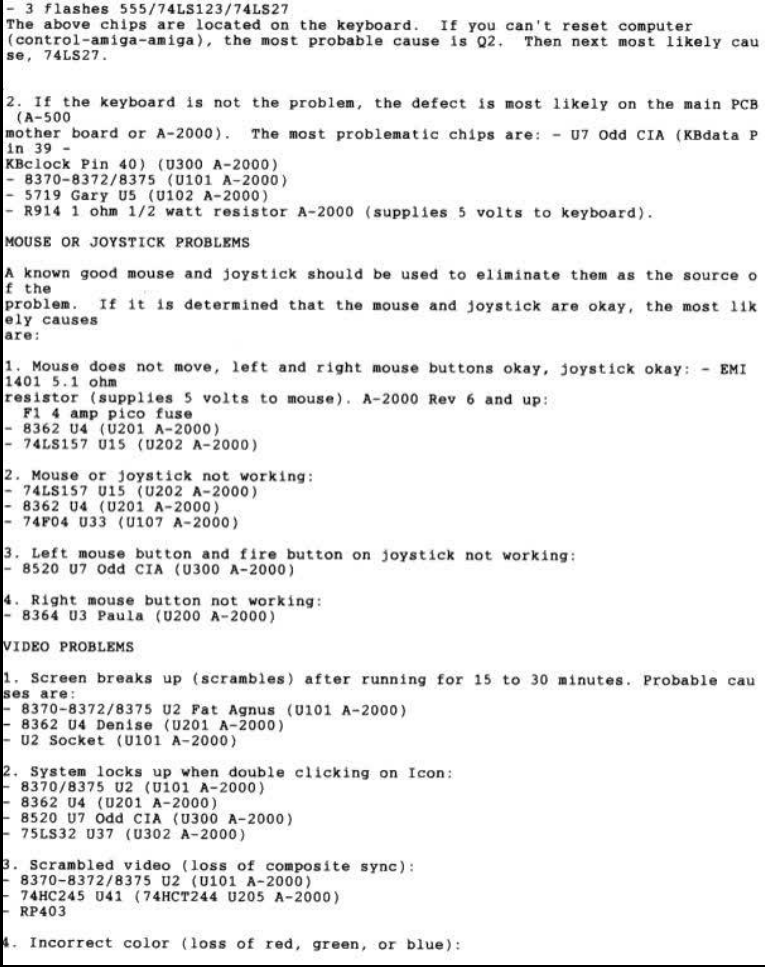

        J’avais mis ça de côté si ça peut t’aider





        #81007
        slack
        • Level 7
        • Messages : 457

          Bonjour leclement,

          D’après la page

          http://obligement.free.fr/articles/routine_demarrage_amiga.php

          le test de la chipram échoue lorsque ton amiga boot.

          Je vois quatre possibilités :

          • un support de puce est abîmé (le support de fat Agnus vieilli mal et l’acide de la pile peut ronger des supports) ;

          • fat Agnus est abîmé ;

          • une ou plusieurs puce(s) de chipram est (sont) abîmée(s);

          • une ou plusieus pistes de la carte mère sont coupées.

          Comme la pile a coulé, je pense qu’il faut d’abird vérifier toutes les continuités des pistes de la carte mère à l’aide du site http://www.amicapcb.org et d’un multimètre.

          Connais-tu le blog de Cosmos ? Ce réparateur a publié ses méthodes pour réparer des amigas. Halifax, un autre réparateur, publie des vidéos sur Youtube.

          N’ayant jamais réparé un amiga, je ne peux pas t’aider davantage.

          Bon courage

          #81014
          かすりん (Kathleen)
          • Level 9
          • Messages : 849

            @leclement

            Pour t’aider à « pister » tes pistes :lol:   tu as ce site méga bien fait

            http://www.amigapcb.org/



            #81021
            Mandrake
            • Level 8
            • Messages : 757

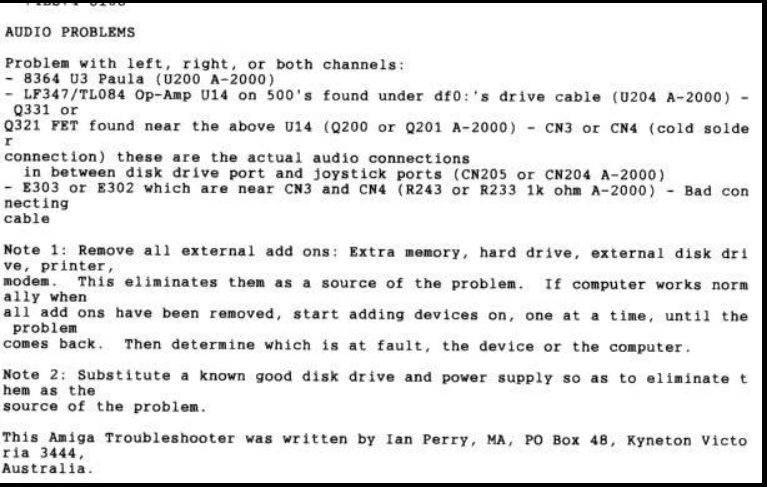

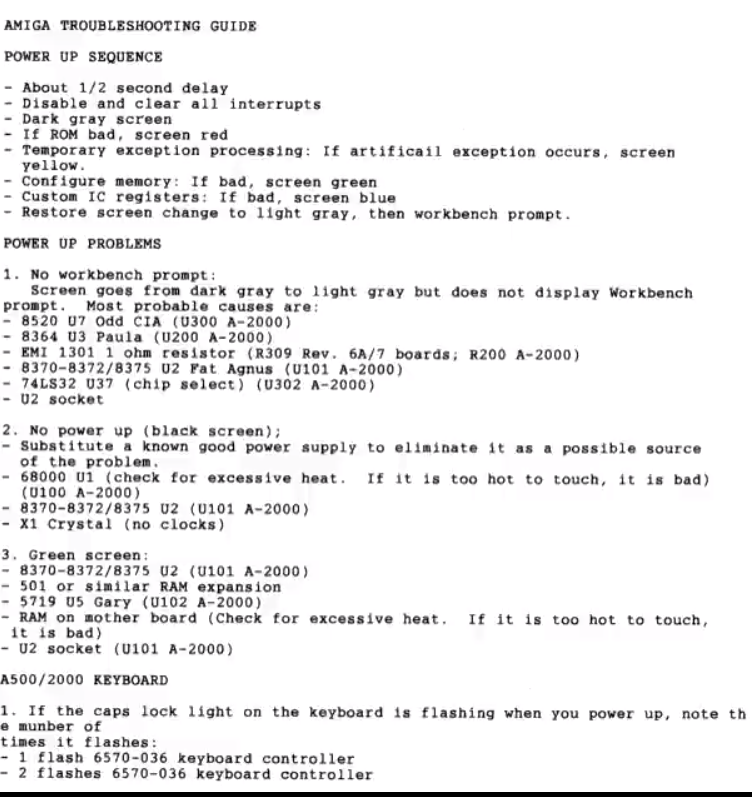

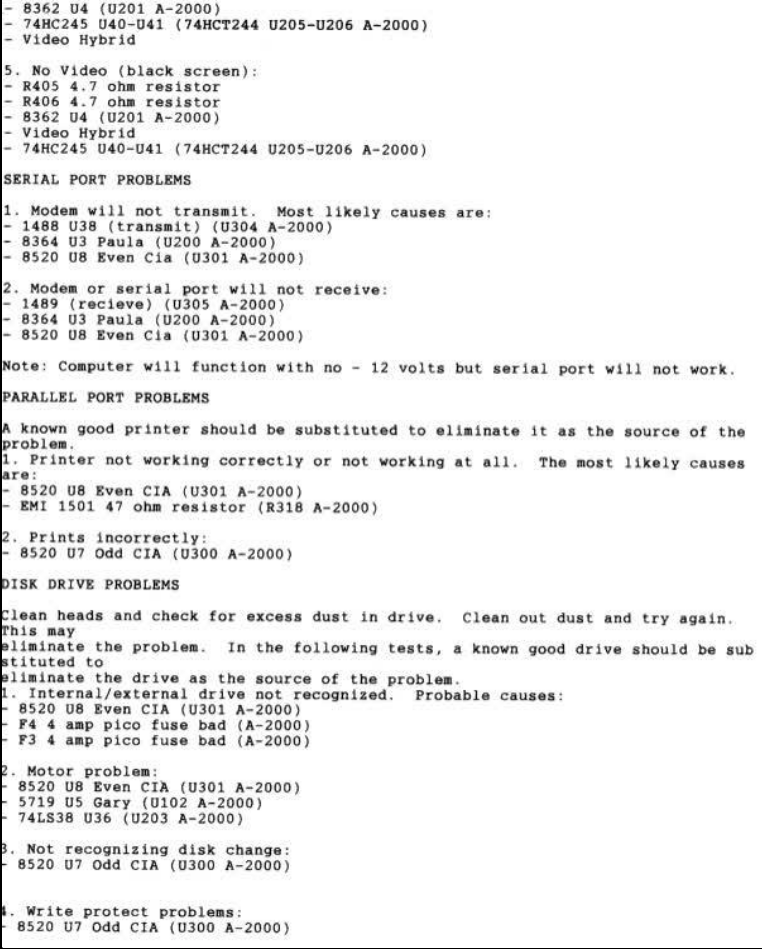

              un pdf aussi qui peut aider :

              https://ia801207.us.archive.org/33/items/Amiga5002000TroubleShooter/Amiga%20500-2000%20Trouble-shooter.pdf

              Rien n'est jamais perdu, tant qu'il reste quelque chose à trouver. (pierre DAC)
              Amiga 1000 512k + lecteur externe 1010 + 1081s + Parceiro II+
              Amiga 1200 3.2.1 + Amitek A1200 FPU 68882 8M + CF 32G
              Amiga 1200 3.1 + MTECH 1230/28 8M + CF 32G
              Juke-box Rock-ola Max 477 (capacité 80 single 45 tours) 1979
              Revox B77 MKII 1975
              Collection audio :
              https://urlz.fr/j10t

              #81034
              slack
              • Level 7
              • Messages : 457

                @kathleen, Merci pour la correction de ma faute de frappe.

                #81037
                かすりん (Kathleen)
                • Level 9
                • Messages : 849

                  @slack, mais de rien :-) en fait suis contente pour une fois que c’est pas moi qui fait des fautes de frappes car je suis la spécialiste pour ça

                  #81040
                  leclement
                  • Level 1
                  • Messages : 11

                    Un grand merci à tous :good:

                    J’ai du grain à moudre je vais directement vérifier les pistes dans un premier temps. Je vous tiens informés. Merci pour les cheklists. C’est top.

                    Bien à vous.

                    leclement

                    #82486
                    leclement
                    • Level 1
                    • Messages : 11

                      Rebonjour à tous,

                      Suite à vos messages et conseils j’ai vérifié les différentes checklists pour les couleurs d’écrans et aussi les pistes autour de l’ancienne batterie qui avait coulé (grâce au site http://www.amigapcb.org/ qui est super bien fait tu as raison @Kathleen). Les pistes sont ok. :yahoo:

                      Je suis aujourd’hui en train d’extraire le FAT ANGUS pour vérifier si possible faux contact mais a priori non…

                      Je vais en chercher un nouveau en commençant par demander à Relec.

                      Je vous donne des nouvelles rapidement.

                      Bon WE.

                      leclement

                      #83046
                      leclement
                      • Level 1
                      • Messages : 11

                        Hello à tous, chômage technique oblige, je me suis remis sur la CM de mon amiga 500+.

                        J’ai ressoudé les RAM qui avaient des marques d’acide. Bonne nouvelle plus d’écran vert.

                        Par contre je reviens sur l’écran gris  puis rouge :wacko: (sans les composants ODD CIA (A) et EVEN CIA (B).

                        Et quand je démarre l’amiga avec les composants ODD CIA (A) et EVEN CIA (B) j’ai un écran bleu… :rant:

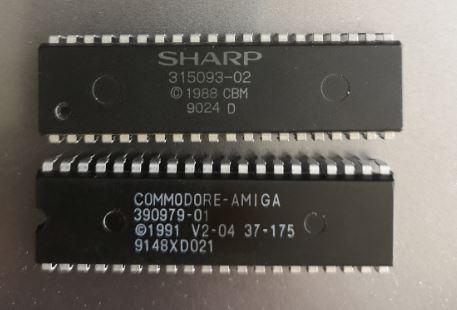

                        En plus la rom que j’ai achetée sur ebay ne marche pas on dirait (celle du haut) :

                        Je continue mes test.

                        Et vous tiens informés. J’espère que vous allez bien et que vous n’êtes pas malade…

                        C.



                        #83047
                        かすりん (Kathleen)
                        • Level 9
                        • Messages : 849

                          @leclement,

                          Tu as donc deux Kickstart différents, 1.03 (celui du haut) et 2.04 (celui du bas)

                          Encore quelques infos intéressantes dont la plupart déjà citées plus haut:

                          https://www.pmsoft.nl/amiga/amiga-parts-chips.html

                          Au fait, le Kick 1.3 est-il compatible avec le A500+ ??? où faut il justement le 2.0x pour gérer les différences entre l’ A500 et A500+

                          Courage à toi aussi en cette période pas évidente du tout.





                          #83063
                          Chipset
                          • Level 5
                          • Messages : 202

                            je pense que le kickstart 1.3 est compatible mais je te conseil la 2.04.

                            truc bête mais une loupe ! c’est indispensable pour bien mater la carte mère.

                            Enfin et pour gagner du temps, avoir une diag rom. tu es de quel coin ?

                            #83076
                            leclement
                            • Level 1
                            • Messages : 11

                              @leclement, Tu as donc deux Kickstart différents, 1.03 (celui du haut) et 2.04 (celui du bas) Encore quelques infos intéressantes dont la plupart déjà citées plus haut: https://www.pmsoft.nl/amiga/amiga-parts-chips.html Au fait, le Kick 1.3 est-il compatible avec le A500+ ??? où faut il justement le 2.0x pour gérer les différences entre l’ A500 et A500+ Courage à toi aussi en cette période pas évidente du tout.

                              Salut @Kathleen, merci à tout hasard j’ai vérifié mes composants dans cette liste, seule DENISE à l’air inconnue : ECS Denise 390433-02 ????

                              Je continue. Je pense qu’il doit y avoir un problème avec les supports de certains composants. Peut-on les remplacer par des support standards genre achetés sur CONRAD.FR ?

                              Merci ! :-p

                              #83078
                              leclement
                              • Level 1
                              • Messages : 11

                                je pense que le kickstart 1.3 est compatible mais je te conseil la 2.04. truc bête mais une loupe ! c’est indispensable pour bien mater la carte mère. Enfin et pour gagner du temps, avoir une diag rom. tu es de quel coin ?

                                Salut Chipset, j’ai pas de diagrom je suis à Toulouse. Par contre il y a un truc que je comprends pas sur le fonctionnement des rom. Le composant viens avec son programme ok, on peut le changer apres une fois l’amiga en route ? Ou bien il faut changer le composant ?

                                C.

                                #83079
                                paranormal
                                • Level 2
                                • Messages : 56

                                  @leclement J’ai une diagrom que je peux t’envoyer si besoin, je suis à Bordeaux.
