Comment réparer le support du switch Power d’un 1084S-P

Forum Amiga Hardware Comment réparer le support du switch Power d’un 1084S-P

  • Créateur
    Sujet
  • #109990
    Raid13Raid13
    • Level 2
    • Messages : 34

    Bonjour à tous



    Mon vaillant moniteur Commodore 1084S-P, va peut être devenir un moniteur à vendre pour pièces, sauf si j’arrive à le sauver.

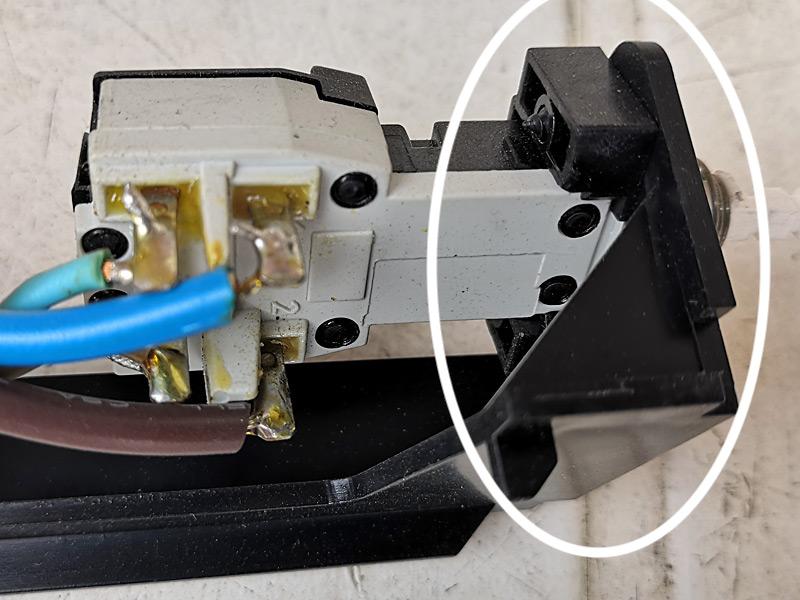

    Je m’explique. Le bouton Power devenait de moins en moins fonctionnel. J’ai voulu changer le « poussoir » à l’intérieur, le problème c’est que le plastique supportant ce mécanisme avec les 2 vis devait être fragilisé et à donc fini par casser.

    Je suis donc à la recherche d’une pièce de rechange (ou fichier de plan pour impression 3d) ou d’une solution artisanale pour arriver à fixer et surtout maintenir le mécanisme dans le bouton power.

    J’ai donc un mécanisme tout neuf mais un écran qui n’est plus fonctionnel :-(

    Si vous avez des idées, je suis preneur, merci d’avance



Viewing 8 replies - 1 through 8 (of 8 total)

Partager sur vos réseaux sociaux préférés :
Facebooktwitterredditpinterestlinkedintumblrmail

  • Auteur
    Réponses
  • #114640
    Raid13Raid13
    • Level 2
    • Messages : 34

    J’ai fini par m’y remettre aujourd’hui,

    ça y est le 1084S est à nouveau vivant :yahoo:

    Pour ceux qui lu ma demande, j’avais malencontreusement cassé le support du bouton power.

    Du coups il a fallu que je trouve un moyen de le faire tenir, un peu en équilibre et l’empêcher de reculer quand on presse dessus. Avec les moyens du bord, du fil de fer, un bout de criterium et un morceau de cure dent :good:

    Je vais le stocker en attendant de voir ce que j’en fais car le pauvre à été remplacé par un autre 1084 avec surement moins d’heures de vol et avec un plus bel état cosméthique.



    En tout cas, attention à la casse plastique car après 30 ans, ils sont bien moins flexible :cry:



    #114642
    Duke77Duke77
    • Level 1
    • Messages : 11

    Bravo Raid13! Et merci pour le Joystick au passage…

    #114686
    Staff
    Jim NerayJim Neray
    • Level 20
    • Messages : 5938

    Avec les moyens du bord, du fil de fer, un bout de criterium et un morceau de cure dent :good:

    Oh punaise



    Raid13 – 1

    Mc Giver – 0

    :lol:



    A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
    Micromiga.com - Le Webshop Amiga

    #114712
    Bruno
    • Level 2
    • Messages : 47

    Bien joué Raid13 !

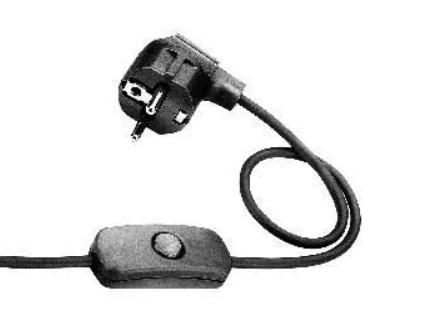

    Est-ce que quelqu’un a tenté de shunter cet interrupteur intégré au moniteur Commodore (qui donne aussi des signes de fatigue sur mon 1083) et d’utiliser à la place une multiprise à interrupteur ou bien un câble intégrant un interrupteur, dans ce style ?

    Est-ce une bonne ou une mauvaise idée, à votre avis ?

    #114713
    slack
    • Level 5
    • Messages : 196

    Cet interrupteur est-il monté d’usine ? Je n’ai jamais rien vu de tel.



    Est-ce que tu as des bases en électricité monophasé ?

    Quel est le format de la prise qui se branche sur le moniteur ? Je ne pense pas que cela soit une mauvaise idée de remplacer cet interrupteur ou le câble entier.

    #114756
    flaco
    • Level 2
    • Messages : 39

    Est-ce que quelqu’un a tenté de shunter cet interrupteur intégré au moniteur Commodore (qui donne aussi des signes de fatigue sur mon 1083)

    Pour l’interrupteur du 1083S-P1, j’avais posté quelques photos d’un remplacement non destructif par un interrupteur piqué sur une alim ATX :

    [RECHERCHE] Interrupteur 1084S

    Et dans ce même thread sayasupacrew avait donné des liens pour se procurer l’interrupteur du 1084S-D2, et celui indipc est encore indiqué en stock (boutique que je ne connais pas du tout). Par contre il est différent de celui de mon 1083S qui une plaque métallique sur l’avant et non des clips plastique comme sur la photo du site, fixations qui sont elle mêmes différentes de la photo du 1084S-P de Raid13 ! La forme de l’interrupteur semble la même cependant.

    #114814
    Raid13Raid13
    • Level 2
    • Messages : 34

    Merci les gars, je voulais surtout que le moniteur garde l’aspect d’origine pour le bouton power, j’essayerai de vous faire une photo de la réparation dès que j’ai un peu de temps en début de semaine.

    #114824
    Bruno
    • Level 2
    • Messages : 47

    Est-ce que quelqu’un a tenté de shunter cet interrupteur intégré au moniteur Commodore (qui donne aussi des signes de fatigue sur mon 1083)

    Pour l’interrupteur du 1083S-P1, j’avais posté quelques photos d’un remplacement non destructif par un interrupteur piqué sur une alim ATX :

    [RECHERCHE] Interrupteur 1084S



    Parfaite astuce cette bande de PVC, merci flaco ! Je sauvegarde la page et la conserve précieusement :good:
