AMIGA 600 RECAP L’aventure

Forum Amiga Hardware AMIGA 600 RECAP L’aventure

  • Ce sujet contient 7 réponses, 3 participants et a été mis à jour pour la dernière fois par Bardock, le il y a 4 années et 5 mois.
  • Créateur
    Sujet
  • #90665
    sladerz
      • Level 1
      • Messages : 13

      Bonjour,

      Comme je disais dans ma présentation, je suis en train de recapé un amiga 600 qui avait bien mal.

      Ca commence par :

      Avec une petite odeur de tunnel à claudo lors du désoudage bien sympa.

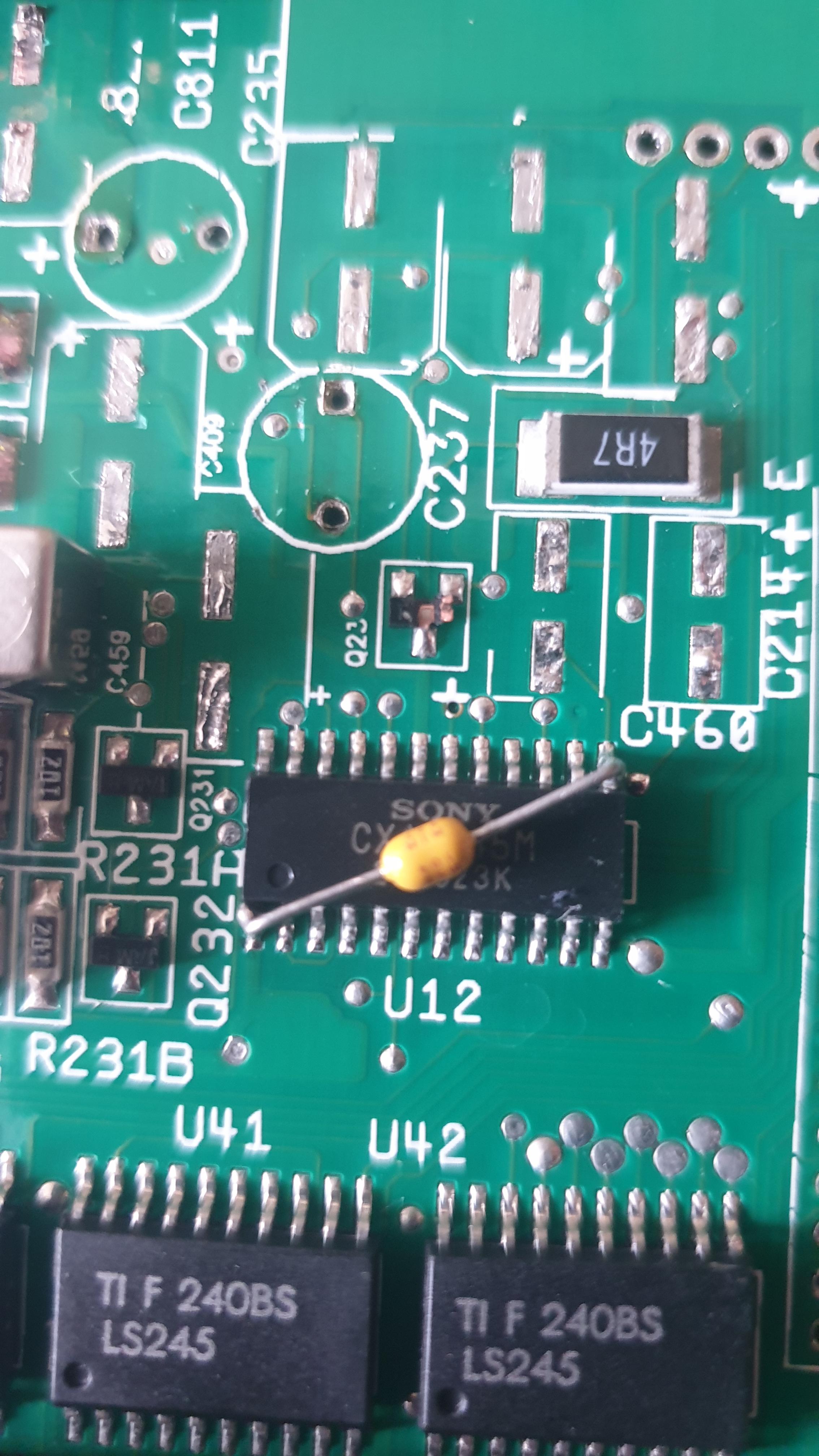

      Après cela je constate, qu’un transistor (sauf erreur de ma part) est cassé.

      Surement quand j’ai du couper le condo. :(

      Ma question : Dois-je le changer ?

      Mais ou trouver ce Q23 sur le net ? Des idées ?

      Merci

      AMIGA 600

    Affichage de 7 réponses de 1 à 7 (sur un total de 7)

    Partager sur vos réseaux sociaux préférés :
    Facebooktwitterredditpinterestlinkedintumblrmail

    • Auteur
      Réponses
    • #90666
      Bardock
        • Level 12
        • Messages : 1689

        Salut @sladerz,

        Tu te lances dans une aventure périlleuse :)
        Pour ton problème, à vue d’œil, il est sectionné :) Regarde sur la gauche, il devrait ressembler à R231B ;)
        Ce n’est pas Q23 mais « Q233 » et c’est un « NPN 2N3904 ». Normalement dans les boutique de composant électronique tu devrais le trouver.



        #90673
        sladerz
          • Level 1
          • Messages : 13

          Merci je vais commander cela.

          #90675
          Bardock
            • Level 12
            • Messages : 1689

            Attention à ce qu’il ait bien la meme forme, car ce transistor on le trouve dans différente forme avec le meme nom

            #108401
            sladerz
              • Level 1
              • Messages : 13

              Hello,

              Merci a toi @Outlaw.

              J’ai réussi après de long mois à trouver et à souder la pièce qui n’allait pas.

              L’amiga redémarre correctement après le capkit et le changement de transistor.

              IMAGE : OK

              SOUND : OK

              Me reste le clavier a refaire correctement maintenant.

              #108459
              Staff
              Jim Neray
                • Level 22
                • Messages : 7236

                Super ! Une année qui commence bien bravo à toi ! :good:

                A500 - A500 Plus - A600 HD - A1200 - A2000 - A3000 - A4000T - CD32 - C=64 - 1040STE - ...
                Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
                Mon Amiga 1200 : Blizzard 1260, 2MB Chip, 256MB Fast, HD 80GB, Overdrive CD

                #108722
                sladerz
                  • Level 1
                  • Messages : 13

                  Super ! Une année qui commence bien bravo à toi ! :good:

                  Merci oui en effet.

                  Aurais-tu en stock dans ta boutique le support blanc soudé à la carte mère pour le clavier de l’amiga 600 par hasard ?

                  J’ai regardé et je n’ai rien vu mais je prefere demander.

                  #108729
                  Bardock
                    • Level 12
                    • Messages : 1689

                    Cool, un 600 qui revient à la vie :)
