Aide sur Alimentation C64

Bonjour à tous,

Je viens de récupérer une “vieille” alimentation C64 d’origine; je connais les problèmes liés a ces dernières – notamment le “sur-voltage” 5V, mais ma question est tout autre …

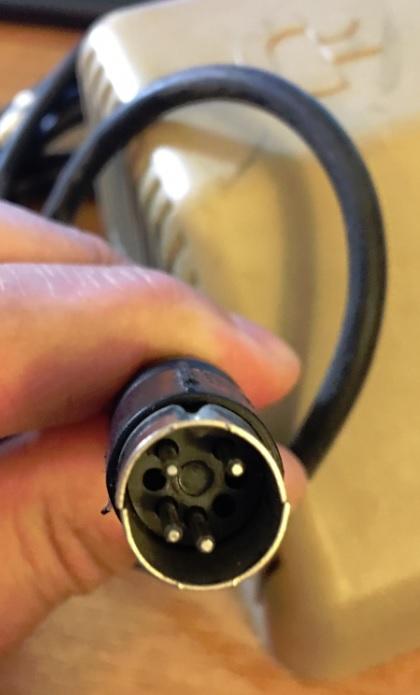

J’ai en effet l’impression qu’il manque tout simplement le pin du 5V, justement …

C’est peut-être normal qu’il manque certains pin, tous n’étant pas utilisés, mais s’il manque réellement le 5V, je ne pourrais rien en faire …

Pouvez-vous me confirmer que ca cloche ?

Cordialement,

Marc
