Après le Arduino Amiga Floppy Disk Reader de Robert Smith dont nous vous parlions le mois dernier et permettant de lire une disquette Amiga sur un PC, voici venu une nouvelle solution proposée cette fois par Dominik Tonn.
Contrairement au précédent montage qui ne permettait que de lire des disquettes Amiga dans un lecteur de disquettes standard de PC, cette fois il est question le lire ET d’écrire sur une disquette Amiga. Basé sur un micro contrôleur Teensy 3.2 ce montage permet via le logiciel « ADF-Drive » pour Windows d’utiliser un lecteur df0 sous l’environnement de Microsoft. Pour retrouver tout les détails sur ce montage vous pouvez consulter le blog de Dominik Tonn.
Après le Arduino Amiga Floppy Disk Reader de Robert Smith dont nous vous parlions le mois dernier et permettant de lire une disquette Amiga sur un PC, voici venu une nouvelle solution proposée cette fois par Dominik Tonn.
Contrairement au précédent montage qui ne permettait que de lire des disquettes Amiga dans un lecteur de disquettes standard de PC, cette fois il est question le lire ET d’écrire sur une disquette Amiga. Basé sur un micro contrôleur Teensy 3.2 ce montage permet via le logiciel « ADF-Drive » pour Windows d’utiliser un lecteur df0 sous l’environnement de Microsoft. Pour retrouver tout les détails sur ce montage vous pouvez consulter le blog de Dominik Tonn.
(Il y a de quoi en faire 2 mais j’ai commandé 5 CI)
Bon ben plus qu’à souder :
Pas très difficile mais il faut savoir prendre son temps.
On programme le teensy3.2 avec le dernier firmware et l’outil teensy.exe :
On insère le teensy3.2 sur la carte:
On connecte à un lecteur 3″1/2. L’USB type B sert à alimenter le lecteur (à connecter sur un port fournissant au moins 700mA voir 1A- ou un chargeur USB fournissant 1A) Le teensy est raccordé à un autre port USB (avec le driver qui va bien) et réagi comme un port série et « monte » un lecteur MTP

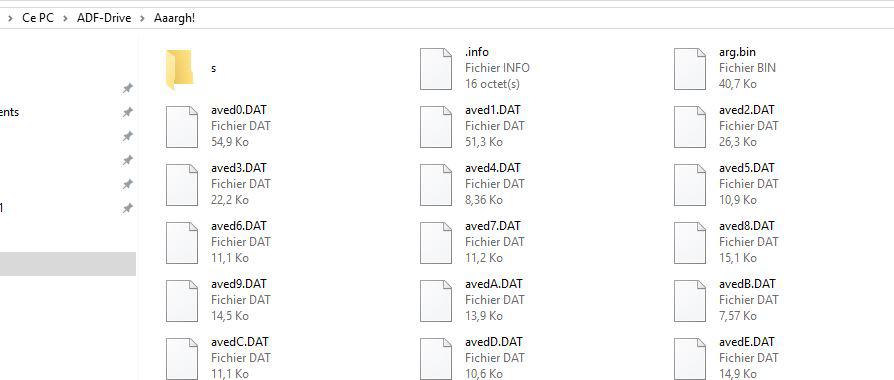

La dernière version permet de formatter, lire et écrire, créer des dossiers directement depuis le poste de travail (et toujours lire/ écrire des ADF) :
Si vous êtes intéressés, le prix coûtant des pièces est d’environ 38€ (teensy compris) sans le lecteur de Floppy et hors frais de port éventuels d’expédition.
Je me fait une joie de le monter (sans frais) et vous le fourni prêt à l’emploi avec le teensy déjà programmé, et les deux câbles USB.
Bonjour, je voudrais bien aussi connaitre les modalités pour un pcb. (nu et complet) J’ai toutes les pièces sauf le teensy. Selon les tarifs, je verrais si je soude ou pas.
Je me suis déjà fait le modèle avec l’arduino façon clafoutis (sans pcb) et je souhaiterais essayer cette version qui m’a l’air plus avancée. Ca sera beaucoup plus propre aussi avec ce magnifique PCB!
Merci par avance
Amigalement
Le meilleur temps pour réparer un Amiga, c'est quand on ne regarde pas dehors...
Après le Arduino Amiga Floppy Disk Reader de Robert Smith dont nous vous parlions le mois dernier et permettant de lire une disquette Amiga sur un PC, voici venu une nouvelle solution proposée cette fois par Dominik Tonn.
Amiga – Lire et écrire une disquette Amiga sur PC
Contrairement au précédent montage qui ne permettait que de lire des disquettes Amiga dans un lecteur de disquettes standard de PC, cette fois il est question le lire ET d’écrire sur une disquette Amiga. Basé sur un micro contrôleur Teensy 3.2 ce montage permet via le logiciel « ADF-Drive » pour Windows d’utiliser un lecteur df0 sous l’environnement de Microsoft. Pour retrouver tout les détails sur ce montage vous pouvez consulter le blog de Dominik Tonn.
Jim Neray
source : Amiganews.de
