Amiga 500: Warp 560 prototype

Warp 560 (cs-lab)

La warp 560 vient compléter la gamme de carte prévu pour a500 en rejoignant les CS530 et CS540)

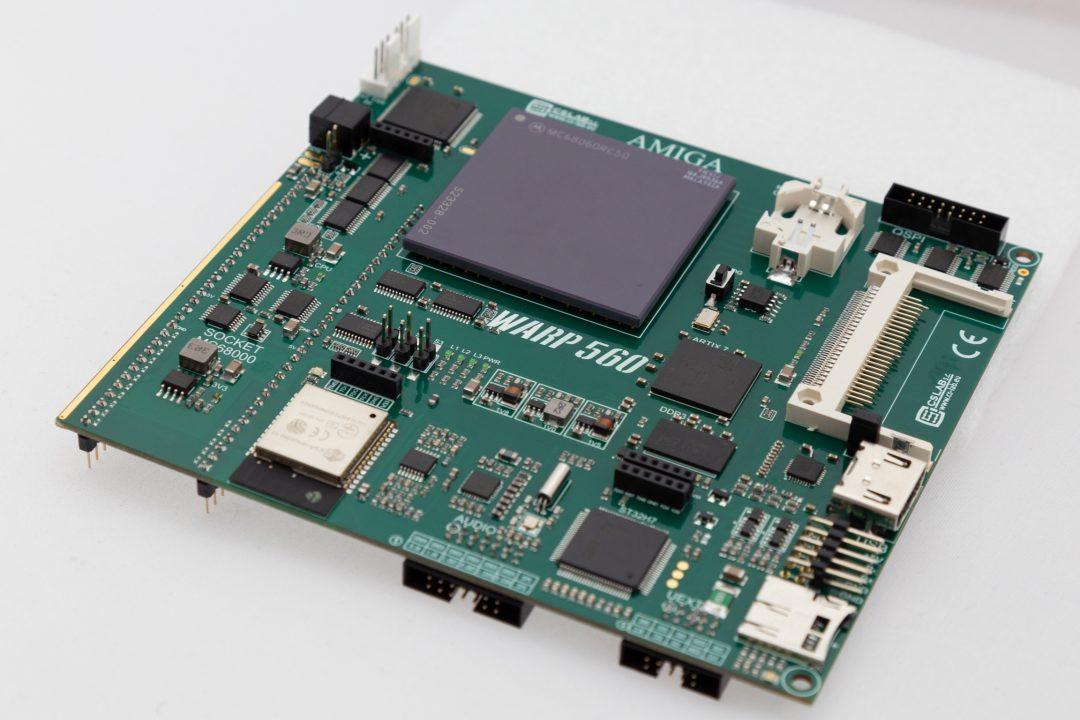

Cette Warp 560 sera la premiere carte 68060 pour amiga 500. C’est exactement le même accélérateur que la Warp 1260 pour amiga 1200.  La différence sera l’absence d’un port IDE (remplacé par une carte mémoire Compact Flash intégrée).

Caractéristiques de la Warp 560: (Mai 2020)
CPU  68060  50 MHz Prise en charge jusqu’à 105 MHz
256  Mo de RAM DDR3
Connecteur Compact Flash intégré
Processeur ARM pour affichage 1080p et musique MP3 sans charge CPU
Prise en charge Wi-Fi
Ports USB
Sortie  vidéo HDMI
Refroidissement pour 68060 plus rapide

Caractéristiques prévues de la gamme Warp560/Cs540/Cs530: (10/2018)
– 68030 (avec FPU 68882) / 68040 / 68060
– Fast RAM (SDRAM ou DDR), piloté par un controleur FPGA Spartan6
– Lecteur CF cards
– IDE connecteur (40 pin)
– ARM ST32H7 microcontroller à 400Mhz, dont la fonction exacte n’est pas encore claire. Les traductions de tiers en polonais parlent de « nouveau chipset avec accès à l’ensemble de la mémoire Fast ».
– Carte son basée sur un NAU8822AYG avec décodeur MP3 et support pour AHI. (Le signal Amiga original doit être bouclé sur la carte).
– USB
– UEXT (https://en.wikipedia.org/wiki/UEXT)
– WIFI (ESP 32 WROOM)
– Lecteur MicroSD
– 12-bit stereo sampler
– Décodage MPEG en hard
– Carte vidéo (P96) avec sortie HDMI

Prototype de la CS540:

Doom sur Warp560: (RTG)

Quake sur Warp560: (RTG)

Démo BeamRiders Demo (ECS 68060-100Mhz)

Démo Elude-Kakao Demo (RTG 68060-75Mhz)

Décodage Jpeg hardware:

Doom avec la CS540: (ECS)



/Mise à jour Mai 2020

Source:
http://www.amigawarp.eu/index.php
https://en.cs-lab.eu/
https://amitopia.com/68060-and-1920×1080-rtg-for-amiga-500/
https://amitopia.com/amiga-500-users-will-soon-be-getting-warp-560-68060-power/
https://www.ppa.pl/forum/elektronika/38830/a500-turbo-inaczej
http://eab.abime.net/showthread.php?t=94450

Sujet

[Staff Jim Neray Level 22Messages : 7202]

En clair à par l’AGA il y a tout ce que l’on peut imaginer avoir comme extension sur Amiga. C’est vraiment des cartes de malades avec la Warp 1260. J’adore !

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[EdVirus Level 4Messages : 132]

Elle me plaît à moi aussi cette carte, rien que le sampler 12bit!!

Juste en 68030 pour moi ça suffira.

-Mist Midi Sd32Go
-MiSTer Sd64Go + Sd16Go
-Rpi3b+ Sd128Go NesPI Case +
-Rpi3b+ Sd128Go MegaPI Case
-Rpi3b+ Sd128Go RGBPi
-Amiga 500 Rev5 1Mo Chip, Gotek, ACA500+
-CM de 1200 pour un projet...
-Atari 520 STE 4mo RAM Gotek

[Staff Aladin Level 25Messages : 15308]

La carte sera présenté officiellement à l’ Amiga34.

[DarkN3m0 Level 4Messages : 126]

Bonjour



je viens de voir ce post



ces cartes sont elles dispo ?

Amiga coder (AMOS PRO, 68k)

Cthulhu project WIP : (retro Dungeon crawler )
https://www.youtube.com/channel/UCDfyk0tscuVFcC7xo6tdhyA

PATREON : https://www.patreon.com/DarkN3mo

[Staff Aladin Level 25Messages : 15308]

Mise à jour des spécifications. A noter qu’il n’y a pas encore de communication sur la partie audio mis à part que c’est le processeur ARM qui décodera le MP3 pour soulager le 68060.
