hello

Est ce quelqu’un à craqué sur ce fpga ?

Quelle sont différent au niveau du core amiga par rapport au Mist ?

Perso dès que le MSX sera porté dessus je vais sûrement craqué (si je ne le fait pas avant)

Sinon pour ceux qui ne connaissent pas c’est un un MIST amélioré (cyclone V à la place de cyclone III et CPU cortex arm 9 en plus) et qui coûte seulement 120€

toute les infos ici : https://github.com/MiSTer-devel/Main_MiSTer/wiki

Petite vidéo de démonstration
– l’amiga
– la megadrive
– la nes
– le c64 (comparaison entre le mist et le mister)

---------------------------------------
Happiga 1.6.2 : Mon Amiga SURBOOSTÉ
MiSTer (DE10-Nano) : Mon Amiga en FPGA
Ma Chaîne YouTube (+700 000 vues ... MERCI)

Sujet

[sacree Level 0 - NewbieMessages : 4]

Pour la carte SD,

moi je l’ai format en extfat donc pas de limite de taille des fichiers  à 4Go :

Format the FAT partition manually. Windows will see only FAT partition, so you can format it using standard windows format utility. FAT partition can be formatted either with FAT32 or exFAT. I recommend to format with exFAT – it supports partitions >32GB and files >4GB. Choose cluster size 32KB or 64KB while formatting. Smaller cluster size will slowdown the booting and file loading.



A1200 + Blizzard IV 68030 + 68882
Mister DE10-NANO
C64 - SD - 1541
SP12 turbo - 1541
PI 1, PI 2, PI3, ODROID XU4

[mggk Level 3Messages : 64]

sacree wrote:

les dev de la Vampire devrait bosser sur le Mister et faire une carte fille. Il aurait beaucoup plus de client et au final + d’argent. La, ils semblent avoir restreint l’accès aux mise à jour de leurs cartes ….

N’oublions pas que nous rentrons dans une guerre de produit, le DE10 nano est actuellement le FPGA permettant de lancer un core Amiga le moins chère. Le FPGA replay ne met pas son core en open source et pour le moment ils ont l’exclusivité du RTG. Concernant la team Vampire c’est pareil, pas de source du core, ils ont le SAGA. C’est pour déclencher une guerre aux fonctionnalités qui pourrait affecter le choix final de l’utilisateur.

La restriction de MAJ de la Vampire c’est juste pour empêcher le reverse engineering et seul propriétaire des fonctionnalités et empêcher qu’elles soient portées sur d’autres FPGA.

Comme un autre core en plein développement : le core SNES. Pour le moment ce core ne tourne que sur des cartes de dev DE2 ou autre. Les sources sont fermées, on risque de voir une gueguerre pour savoir qui va racheter les sources du core pour le porter sur sa plateforme…

A500 x 3 / A1200 + ACA1221EC / A2000 / Pi 3 + Happiga / MiSTer

[mister jbam Level 5Messages : 158]

Pour les manettes c’est super simple . A chaque fois que tu configure une manette, il crée une config avec l’id de la manette, donc tu peux en créer à l’infini ;) ;)

Donc tu relance la manipulation de configuration des manettes pour chaques manettes et chaque core.

Sinon je suis d’accords avec mggk, c’est la guerre du code sources fermé avec des vrais mentalités de merde …

Ps : merci pour l’info sur le boitier avec ventilateur ;)

---------------------------------------
Happiga 1.6.2 : Mon Amiga SURBOOSTÉ
MiSTer (DE10-Nano) : Mon Amiga en FPGA
Ma Chaîne YouTube (+700 000 vues ... MERCI)

[mister jbam Level 5Messages : 158]

Vue que certain ont repris mes propos en les déformant pour me critiquer sur d’autre forum , je vais préciser un point important.

Je n’ai jamais dit que le travail fournit au niveau des fpga était de la merde (loin de la) mais que la mentalité oui (c’est mon avis et je vais expliquer pourquoi.)

L’emulation software de l’amiga à atteind un niveau extraordinaire parce qu’il est libre . De nombreuses distributions en sont nées et de nombreuses machines peuvent lancer de l’Amiga OS.

Alors pourquoi ne pas faire pareil pour l’émulation hardware FPGA ? Le minimig a super évolué grâce à son core libre alors pourquoi ne pas faire pareil sur le reste ?

voila c’était juste pour éclaircir un point important et vous donnez mon avis sur la question du libre .

Apres chacun fait ce qu’il veux

---------------------------------------
Happiga 1.6.2 : Mon Amiga SURBOOSTÉ
MiSTer (DE10-Nano) : Mon Amiga en FPGA
Ma Chaîne YouTube (+700 000 vues ... MERCI)

[TuKo Level 5Messages : 214]

mister jbam wrote:

Ce fpga est distribué en France, je l’ai acheté chez Mouser . Apres ton choix vas aussi dépendre de deux choses importante (la résolution et la puissance que tu veux) sur le mister : 68020 à 80mhz (environ 7 mips) + fpu et mode AGA. sur le pi3 (happiga) : 68040 (environ 130 mins) + fpu et mode rtg (1080p)

FPU ? Il me semblait que le TG68 (que ce soit sur Mist ou FPGA Arcade) n’en disposait pas.

Sur le screenshot posté, il n’est pas identifié :

J’ai loupé quelque chose ?

[Staff Zarnal Level 22Messages : 7456]

@jbam

Je confirme la présence de ralentissements sur hard (et sur blastem/Exodus ) en 60Hz sur sonic (MD2 switchée, Sonic Jap) lorsqu’il perd ses anneaux (il en faut beaucoup par contre). Plus légers qu’en 50 Hz mais ils sont présents.

Je ne vois pas également les CRAM dots sur la version actuelle du core MD.

Je fais ces remarques car je pensais honnêtement qu’en réimplantant matériellement ces détails seraient présents naturellement.

Peut être qu’ils sont masqués par le full screen ?

Earthworm Jim 2 en comporte également à l’allumage lorsqu’il joue de l’accordéon sur le logo sega en bas de l’écran.

Edit : je viens d’aller voir le WIP du core. Logique.

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[mggk Level 3Messages : 64]

Hello,

Je ne connais absolument pas la genesis. Donc je pourrais pas te donner de comparaison. Je vais regarder ce que sont ces CRAM Dots car honnêtement je ne sais pas ce que c’est.

Pour les ralentissement je vais faire le test ce soir.

Concernant les cores c’est essentiellement des port de cores MIST open-source. Honnêtement je ne pense pas que ce core est amené à progresser pour le moment (pas de maintener pour le MiSTer). Sur le forum d’origine, Sorgelig a sorti une update du core C64 pour rajouter l’écriture et NegSol travaille sur le core 486. Donc rien pour le moment.

Pour l’avenir du core Amiga, je pense aussi que ça n’évoluera pas (sauf si la team replay sort son core Amiga en open-source, on aura surement droit au RTG). Si on veux que cette plateforme progresse, il faut des fous pour se mettre dessus (j’ai assez de boulot avec ma prod Amiga). De plus j’ai regardé un peu la doc, et Sorgelig a fait un super boulot pour faciliter le port des cores MIST.

Pour ma part je n’ai pas encore fait de session de travail complète sur le MiSTer (pas de clavier USB correct pour coder). Je ferait sûrement un test dans la semaine.

EDIT : Au passage je remarque que le thread originel du FPGA est sur un forum Atari, et qu’aucun core atari n’est disponible pour le MiSTer….

A500 x 3 / A1200 + ACA1221EC / A2000 / Pi 3 + Happiga / MiSTer

[Staff Zarnal Level 22Messages : 7456]

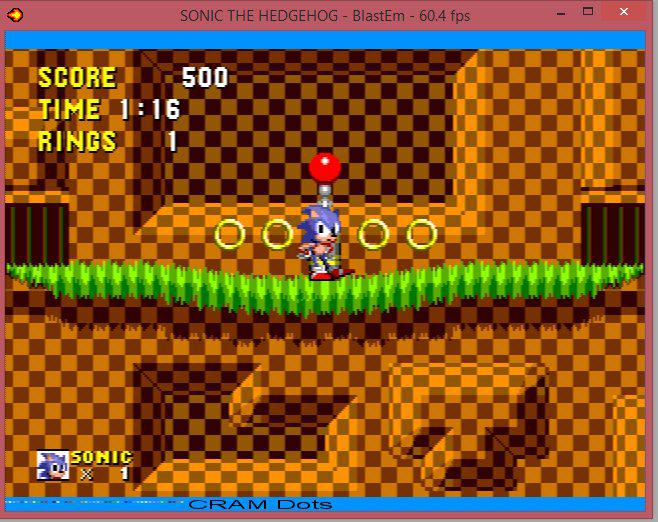

Je réponds pour les cram dots qui découlent d’un bug hardware MD, source http://md.squee.co/VDP :

The CRAM can be accessed at any time during the display period, with one access ‘slot’ every 32 pixels during active display, and any time during inactive display. If the CRAM is attempted to be read or written during active display, the value that was being read or written to the CRAM at that location will appear on-screen due to a bug on the hardware. This bug is often refered to as « CRAM dots. » Therefore, it is common practice to update the CRAM during blanking through the use of DMA.

Le CRAM peut être consulté à tout moment pendant la période d’affichage, avec un «slot» d’accès tous les 32 pixels pendant l’affichage actif, et n’importe quand pendant l’affichage inactif. Si le CRAM a tenté d’être lu ou écrit pendant l’affichage actif, la valeur qui a été lue ou écrite dans le CRAM à cet endroit apparaîtra à l’écran en raison d’un bug sur le matériel. Ce bug est souvent appelé «points CRAM». Par conséquent, il est courant de mettre à jour le CRAM pendant la suppression de l’utilisation du DMA.



Si je comprends bien, les perspectives d’évolutions des divers cores restent assez floues. C’est bien dommage. Peut être suis je trop exigeant   . Je pensais que c’était maintenu plus ou moins régulièrement.





A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[mister jbam Level 5Messages : 158]

tuko : ouppsss en effet il n’y a pas de FPU

Zarnal : je reviens de l’amiga camping et à plusieurs nous avons fait de nombreux test entre le core megadrive fpga et une vrai Megadrive (50/60) avec notamment un gros spécialiste de la Mégadrive qui à trouvé pas mal de petites choses imperceptible par un humain (ex : le son de l’intro de flashback se coupe une demi seconde trop tôt en fpga si si c’est vrai )
Pour revenir à Sonic, nous avons trouvés aucune différence de vitesse entre la megadrive et le fpga par contre il y a pas mal de petits bugs graphique (effacement) visible un court instant dans tout le jeu.
Donc vivement une prochaine maj du core car pour le moment ce n’est pas encore parfait (mais déjà bien sympa) .
Et sinon oui il n’y a pas de CRAM DOT sur le core actuel

mggk : je ne pense pas la même chose que toi sur l’évolution du core Amiga  .
Sinon pour le moment ce qui me manque de plus sur le mister comparé au mist c’est le MSX et la PC ENGINE

Edit : photo de l’amiga camping  (désolé pour la qualité pourrie de mon smartphone ^^)



---------------------------------------
Happiga 1.6.2 : Mon Amiga SURBOOSTÉ
MiSTer (DE10-Nano) : Mon Amiga en FPGA
Ma Chaîne YouTube (+700 000 vues ... MERCI)

[Staff Zarnal Level 22Messages : 7456]

C’était comment l’amiga camping ?

Quant à la comparaison, c’est intéréssant. Un PC portable à coté en Vs aurait fait un super comparatif.

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Staff Zarnal Level 22Messages : 7456]

Quelqu’un pourrait-il faire un test avec une emu amiga 1200 stock standard cyclée 2Mo AGA et sans fast sous AIBB ?

Merci.



A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[hlide Level 2Messages : 53]

mggk wrote:

Si y’en a d’autres qui veulent le module, contactez moi en MP (on va éviter de trop polluer ici !), histoire de pas se taper des frais de ports que je qualifierai de « honteux »

En effet, j’ai utilisé leur BOM et constaté que j’en avais pour plus de quatre fois le prix du BOM rien qu’en frais d’envoi… et ce sans la carte SDRAM vierge ! j’aurais peut-être dû payer les composants avec le DE10-nano pour bénéficier de l’envoi gratuit… sinon, comme je ne sais pas comment te MPer ici, petite question en public bien qu’un peu tardive… t’aurais une des cartes SDRAM en rab ?

[mister jbam Level 5Messages : 158]

J’ai commandé ici mon module RTC

https://www.cbmstuff.com/products.php?cat=3

Et il vont prochainement avoir de nouveau de la ram de disponible.

pour la I/O board , vue qu’elle est difficile a chopper, j’ai branché un lecteur sd d’arduino (a 1€) sur le gpio cela fonctionne niquel (msx, x68000) , j’ai aussi rajouté les boutons reset , cold reset et menu toujours sur le gpio.

---------------------------------------
Happiga 1.6.2 : Mon Amiga SURBOOSTÉ
MiSTer (DE10-Nano) : Mon Amiga en FPGA
Ma Chaîne YouTube (+700 000 vues ... MERCI)

[hlide Level 2Messages : 53]

Bon je viens de recevoir un Terasic DE10-nano. Un lien sur le lecteur SD Arduino ? des photos comment tu as composé le tout, mister jbam ? Le RTC n’est pas obligatoire si tu connectes le MiSTer au réseau Internet qui fait office de RTC.



[mister jbam Level 5Messages : 158]

j’ai un dossier MEGA contenant tout ce qu’il faut pour bien démarrer .
tu trouvera juste les fichiers à copier sur le SD (Externet et Interne) ainsi que schéma de montage pour SD externe (je te passe le lien en MP)

En ce qui concerne le lecteur SD externe j’ai pris exactement celui ci
http://www.ebay.fr/itm/Lecteur-Carte-SD-Card-Module-Slot-Socket-Reader-ARM-MCU-pour-ARDUINO/152223003418?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

Et pour le RTC en effet le réseau fait office de RTC mais c’est pas instantané comparé au module RTC et surtout si tu bouge avec ton mister tu n’as plus de RTC.
Mais en effet ce n’est pas obligatoire et les 3 seuls core qui l’utilise sont l’amiga , le msx et le 486



EDIT : je n’arrive pas à t’envoyer un MP

---------------------------------------
Happiga 1.6.2 : Mon Amiga SURBOOSTÉ
MiSTer (DE10-Nano) : Mon Amiga en FPGA
Ma Chaîne YouTube (+700 000 vues ... MERCI)
