SOS Amiga 500 en détresse !!

Bonsoir

J’ai acheté un amiga 500 dans un dépôt-vente ,et après un nettoyage intensif, je l’ai testé (il avait un câble péritel et son alimentation ) … et il fonctionne (enfin fonctionnait… ) j’ai ensuite inséré la disquette du jeu vendue avec (prince of persia), je me suis alors rendu compte que le lecteur ne fonctionnait pas ( il était bourré de poussière ) .

j’ai tenté de le réparer (le dépoussiérer et nettoyer la tête de lecture ) mais je n’ai obtenu qu’un écran rouge une ou deux fois puis il revient à l’image avec la main qui tient une disquette , comme pour la première fois.

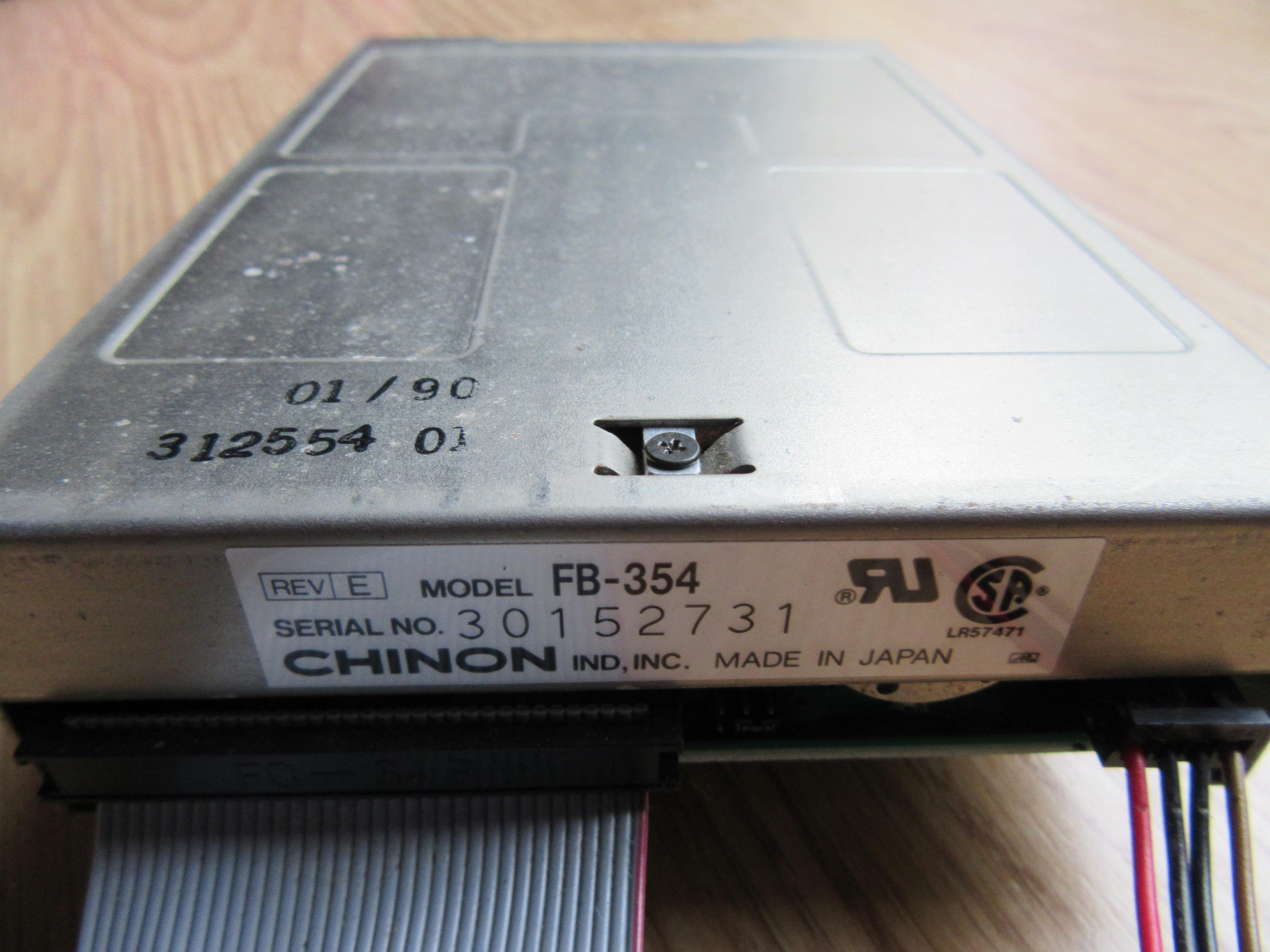

j’ai alors obtenu sur ebay un lecteur amiga 500 ,même modèle et marque que l’ original ( Chinon f-354 rev-E ) .

Et c’est là que vient le vrai problème : une fois le nouveau lecteur remonté , je teste…et… « AUCUN SIGNAL » (message de la tv) plus aucune image . le voyant power s’allume mais pas celui du lecteur quant il y a une disquette . Dans un dernier espoir je remets le lecteur d’origine mais je ne vois aucune évolution .

HEEEEEELP !!!

Si ça peux vous aider , il s’agit d’ un amiga 500 , 512k de ram , apparamment avec workbench 1.3 (je n’ai pas la disquette ) et sans extension .

Voici quelques photos :

Amiga 500 - 1Mo - Gotek externe
Commodore 64C - SD2IEC
Olivetti M21 - 640Ko
Macintosh II - 8Mo
+ Consoles Nintendo/Sega

Sujet

[Staff Zarnal Level 22Messages : 7941]

La nappe a t’elle été rebranchée dans le bon sens ? Je ne me souviens plus si il y a un détrompeur sur le 500.

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Falco64 Level 1Messages : 20]

Oui elle a été rebranchée dans le bon sens , j’ai pris une photo pour être sûr.

Amiga 500 - 1Mo - Gotek externe
Commodore 64C - SD2IEC
Olivetti M21 - 640Ko
Macintosh II - 8Mo
+ Consoles Nintendo/Sega

[Staff Zarnal Level 22Messages : 7941]

As tu un multimètre pour vérifier les tensions du secondaire de l’alimentation ?

Ensuite as-tu un cable RCA+peritel RCA pour voir si l’image sort en composite ?

Tu es en CRT ou LCD ?

Après, on va te conseiller de changer les condensateurs préventivement mais avant il faut essayer d’isoler le problème si il est ailleurs.

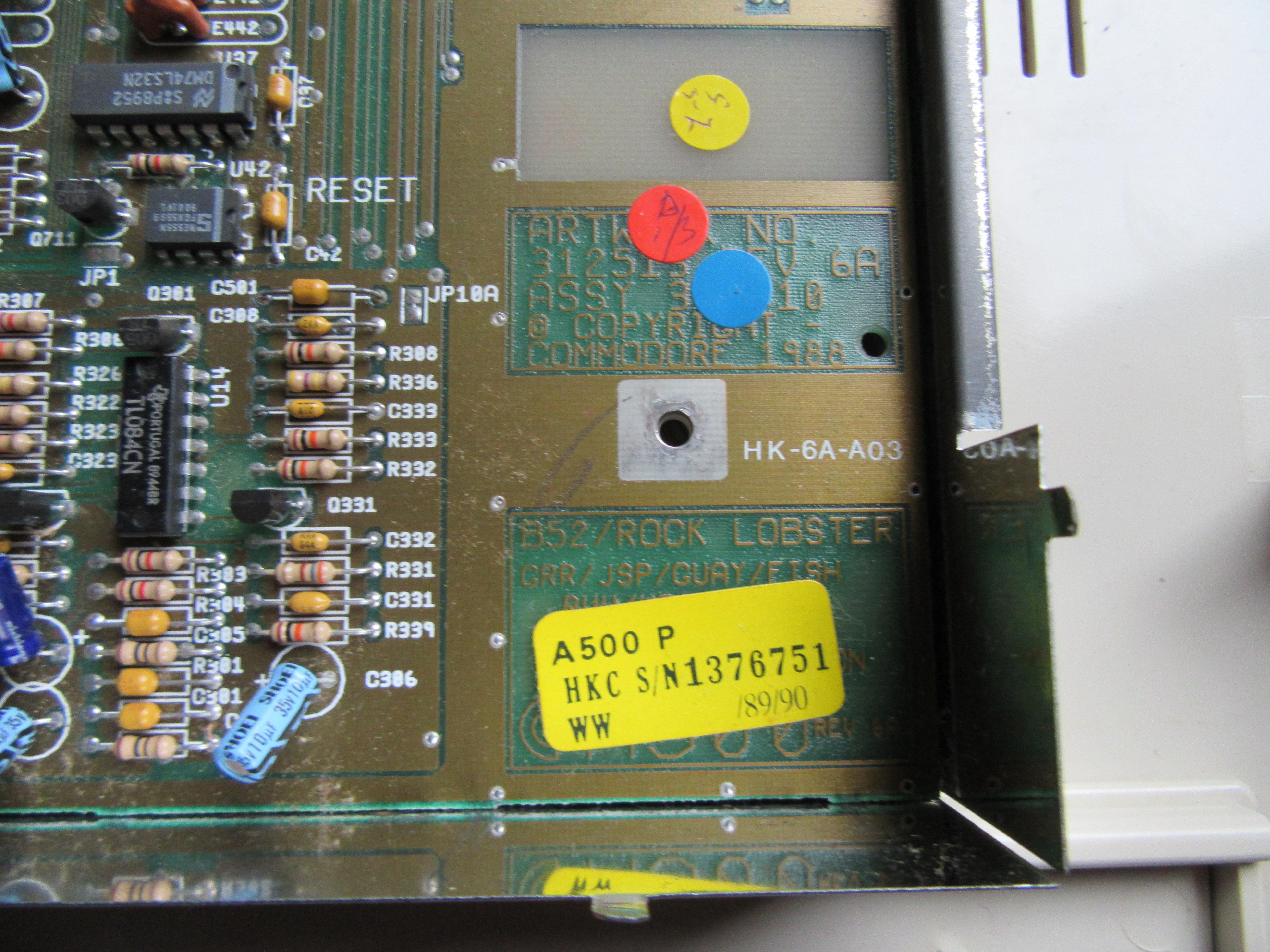

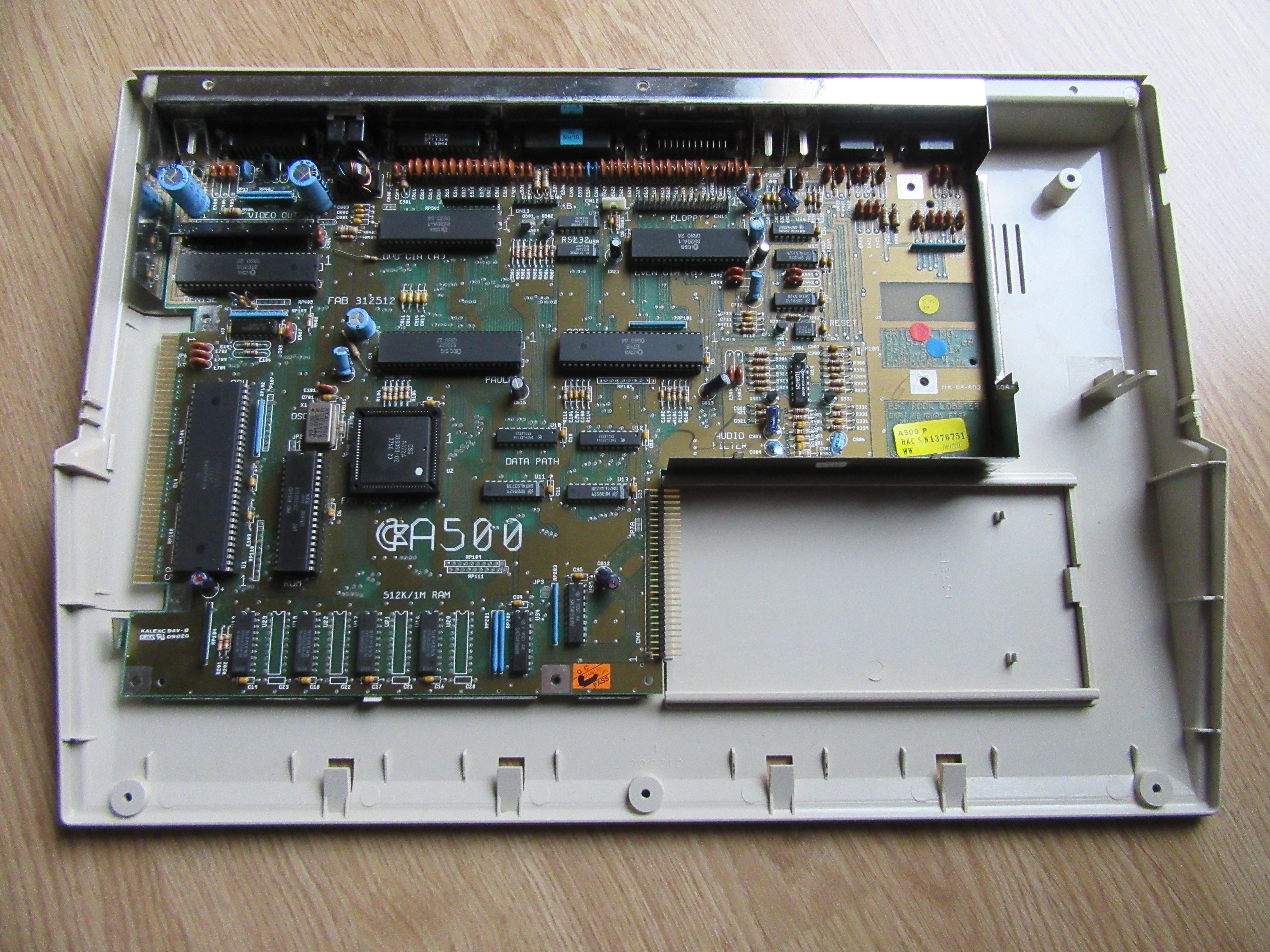

Si tu as un peu de temps, peux-tu faire une photo en gros plan de la CM ?

Edit : Tu peux essayer également d’appuyer sur les composants sur support (CPU, Fat Agnus)… Touche un truc métallique conducteur avant de tripoter le PCB.

Edit 2 : grilled



A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Staff Jim Neray Level 22Messages : 7211]

Ecran rouge -> appui un peu (pas comme un bourrin) sur les puces sur supports en commençant par la ROM à côté du CPU.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Falco64 Level 1Messages : 20]

De pire en pire … (ou de mieux en mieux…) lors du démontage de l’ Amiga , j’étais à l’ étage de mon appartement . Puis là pour vous répondre tout en faisant des tests je l’ai descendu … et il fonctionne ! (j’ai la fameuse main )  Sûrement un problème de prise secteur …

Par contre quand je mets une disquette il revient toujours à la main. je soupçonne que la disquette du jeu est morte . si c’est le cas savez-vous si je peux la re-graver ou en graver une autre





Amiga 500 - 1Mo - Gotek externe
Commodore 64C - SD2IEC
Olivetti M21 - 640Ko
Macintosh II - 8Mo
+ Consoles Nintendo/Sega

[Staff Jim Neray Level 22Messages : 7211]

Un petit faux contact peut être ? L’écran rouge est significatif d’un soucis de lecture de ROM.

Les disquettes peuvent se lire et s’écrire.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Falco64 Level 1Messages : 20]

Pour répondre à Jim , je n’ai plus l’écran rouge sauf environ 1 fois sur 30 quand je mets la disquette. Cette dernière est sûrement morte : Elle est très rayée (sans doute à cause de l’ancien lecteur qui est hs ). à par ça mon A500 re-fonctionne (il ne fonctionnait pas à cause de ma multiprise défectueuse ).

Ma question est donc si je peux réparer la disquette, ou si je peux en gaver une autre via un lecteur pc avec une configuration particulière ou un logiciel particulier  (je sais que l’Amiga a un formatage de disquette un peu spécial , 720ko je crois  ).

Amiga 500 - 1Mo - Gotek externe
Commodore 64C - SD2IEC
Olivetti M21 - 640Ko
Macintosh II - 8Mo
+ Consoles Nintendo/Sega

[Staff Aladin Level 25Messages : 15324]

« en gaver une autre » ?

Si tu n’as pas le matériel spécialisé pour écrire une d7 en format amigados (880ko), je te conseil plutôt de demander à un amigaiste de t’en écrire une.

https://www.amigafrance.com/amiga-lire-ecrire-disquette-amiga-pc/
https://www.amigafrance.com/amiga-vrai-lecteur-de-disquettes-amiga-pc/
…

/L’avantage d’un a1200 ou a600 « stock » sur un a500 c’est le port IDE (possibilité de préparer un disque dur sur le pc avec winuae puis de la brancher dans l’amiga)

/Un amiga permet de lire et écrire une d7 en format pc 720ko et 1.44Mo (si lecteur d7 hd dans l’amiga) par exemple avec crossdos. Par contre avec un pc, pas moyen de lire ou écrire une d7 amiga sans l’aide d’une interface hardware spécialisé.

[Staff Jim Neray Level 22Messages : 7211]

Aladin à tout dit.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Falco64 Level 1Messages : 20]

Bon ok , on abandonne le lecteur pc , j’ai rien compris désolé…

Je vais regarder s’ il y a un possesseur d’Amiga près de chez moi ( pointe de la Bretagne ) pour m’en écrire une .

Sinon j’ai vu sur ebay des sortes d’interface USB (« Gotek » je crois ) , mais ils sont tous en interne . Voulant préserver l’authenticité de mon A500 , n’y aurait-il pas un moyen de les monter en externe ?

Aussi, selon vous, est-ce une solution viable (et simple…) ?

Amiga 500 - 1Mo - Gotek externe
Commodore 64C - SD2IEC
Olivetti M21 - 640Ko
Macintosh II - 8Mo
+ Consoles Nintendo/Sega

[IduBzh-29 Level 2Messages : 45]

Salut, je suis de Pont-Aven, donc assez près de chez toi (je te suppose vers Penmach ou par là), je répare les ordis dans la vie, et j’ai actuellement 3 Amiga en parfait état de marche…

Je te propose de venir avec mes nombreuses disquettes, en parfait état de marche, histoire de voir ce qui cloche.

Si ça te botte, n’hésite pas à me MP, camarade breton :D

Un clavier azerty en vaut deux !

[Staff Jim Neray Level 22Messages : 7211]



A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Falco64 Level 1Messages : 20]

Bonjour

CE N’EST PAS FINI !!
Suite au message de IduBzh-29 ,je l’ai contacté en MP et il m’a prêté ses disquettes (un grand merci à lui en passant ) pour que je teste mon Amiga. Et voici les résultats.

– Pour la 1ère disquette :

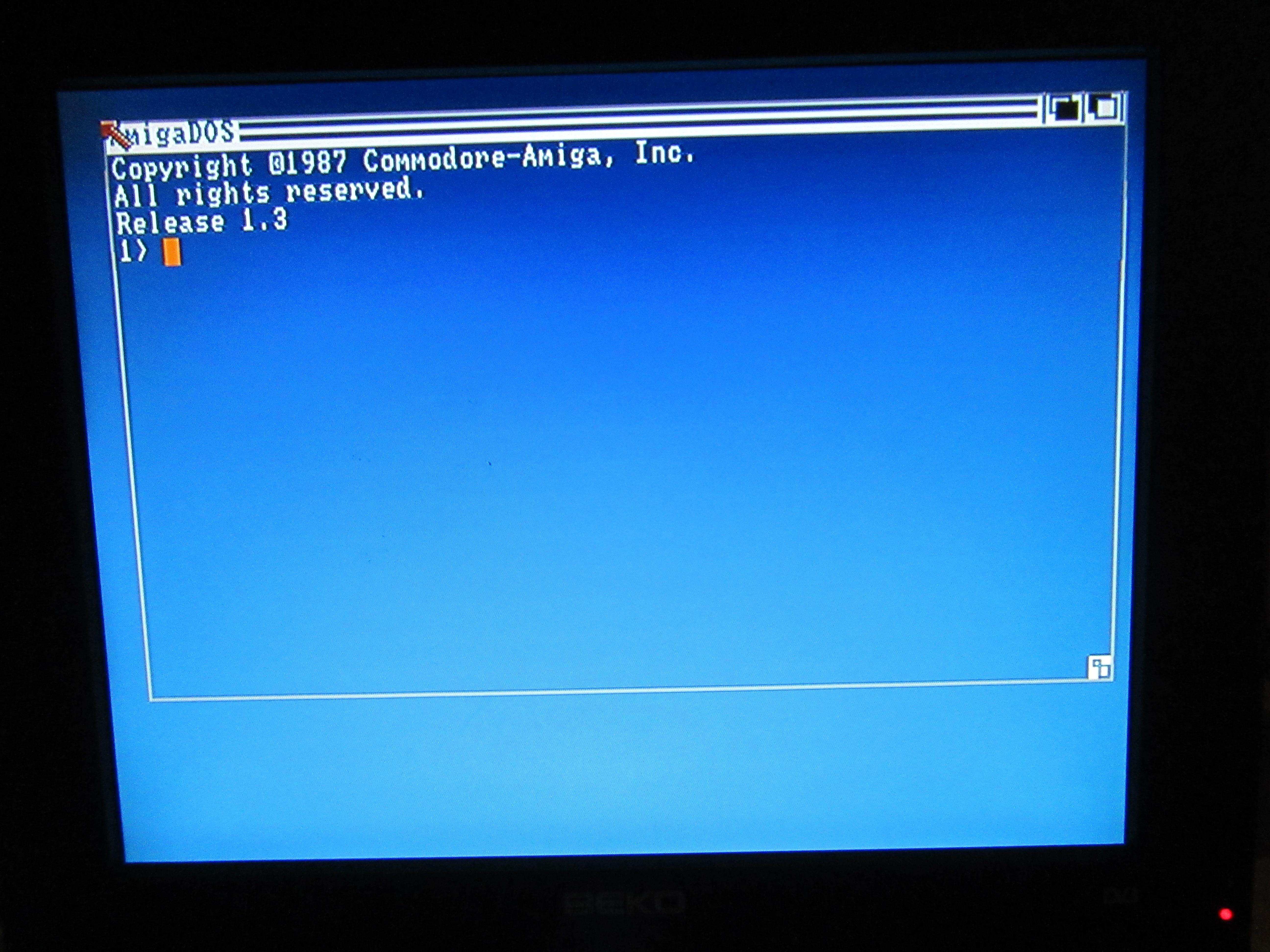

Mon Amiga me lance AmigaDOS et me dit que le jeu charge mais au bout d’un
moment, soit il n’y a plus d’activité de la disquette (selon le voyant) soit il m’affiche « you MUST replace volume pacman deluxe (c’est le jeu) in unit 0 ».

– Pour la 2ème disquette  :
Soit il commence à démarrer avec la musique ,mais dès que le logo « ocean »
apparaît,c’est l’écran noir.

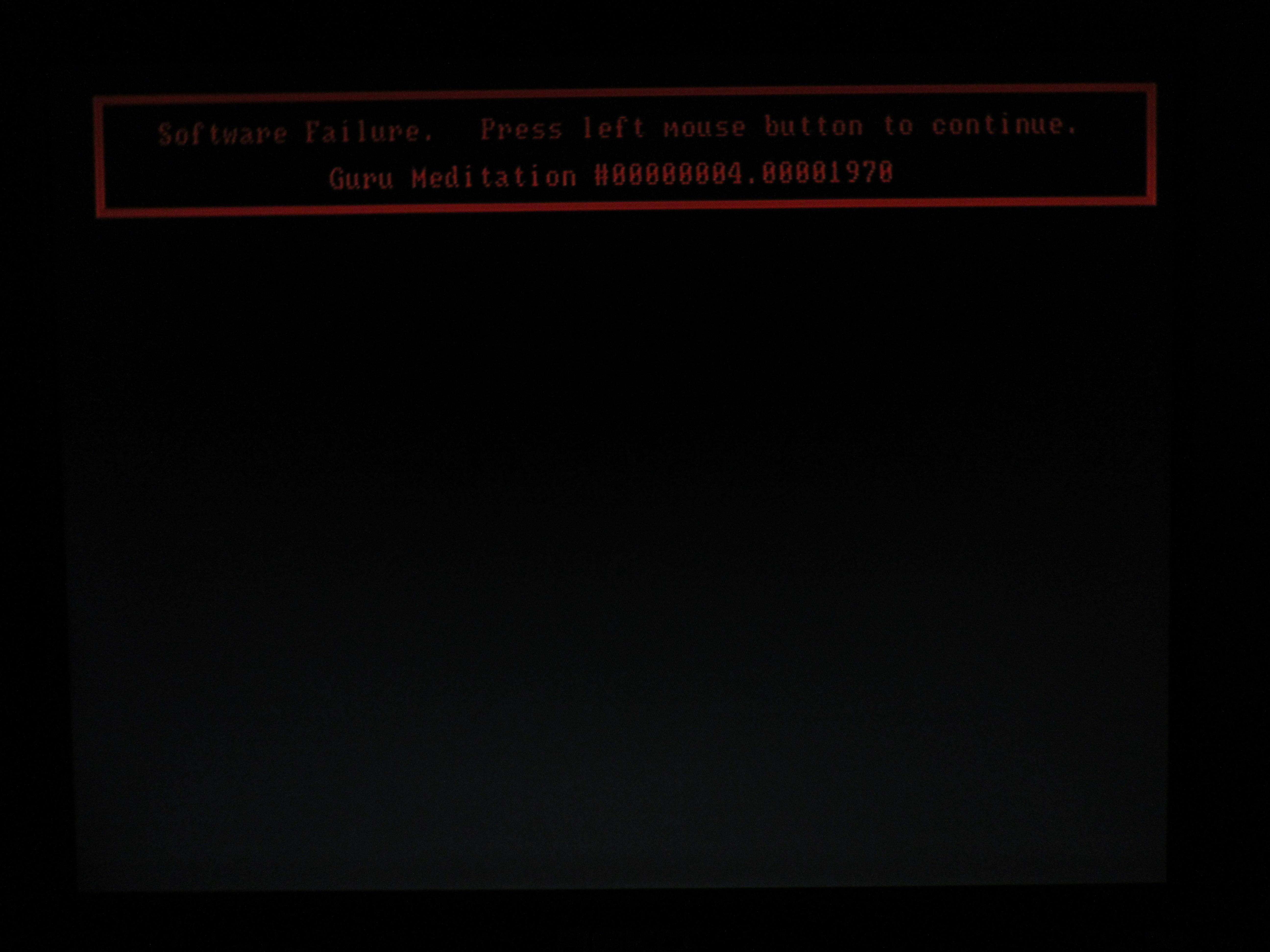

Soit l’écran passe par le gris, le blanc et le noir avec le message
« Software Failure. Press left mouse button to continue. Guru Mediation
#00008004.00081970  » le problème c’est que je n’ai pas de souris.

-Pour la 3ème disquette :
L’écran passe par toutes les couleurs mais sans plus.

Pour avoir ces résultats, j’ai dû mettre l’interrupteur du joystick sur « on »,
est-ce normal ?

J’ai aussi re-testé avec ma disquette « prince of persia » et il m’a affiché le message « Software Failure. Press left button to continue. Guru Mediation #00008004.00081970 « , comme pour la 2ème disquette.

Je crois que je suis maudit avec les disquettes !



Amiga 500 - 1Mo - Gotek externe
Commodore 64C - SD2IEC
Olivetti M21 - 640Ko
Macintosh II - 8Mo
+ Consoles Nintendo/Sega

[Staff Jim Neray Level 22Messages : 7211]

As tu essayé d’appuyer sur toutes les puces sur support ?

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[IduBzh-29 Level 2Messages : 45]

Je précise que j’ai testé les 3 disquettes que je lui ai passées et qu’elles fonctionnent parfaitement…

@Falco : pour effectuer la manoeuvre que Jim te propose il faut bien évidemment ouvrir ton ordinateur, ce n’est pas très compliqué, et appuyer sur les grosses puces noires de l’Amiga.

Tu peux t’inspirer par ici :

et pour démonter l’Amiga :



NB : je fais toutes ces précisions car Falco est un jeune Amigaiste et il découvre vraiment la machine en 2018.

Un clavier azerty en vaut deux !
