Faire redémarrer mon Amiga 2000

Bonjour à tous,

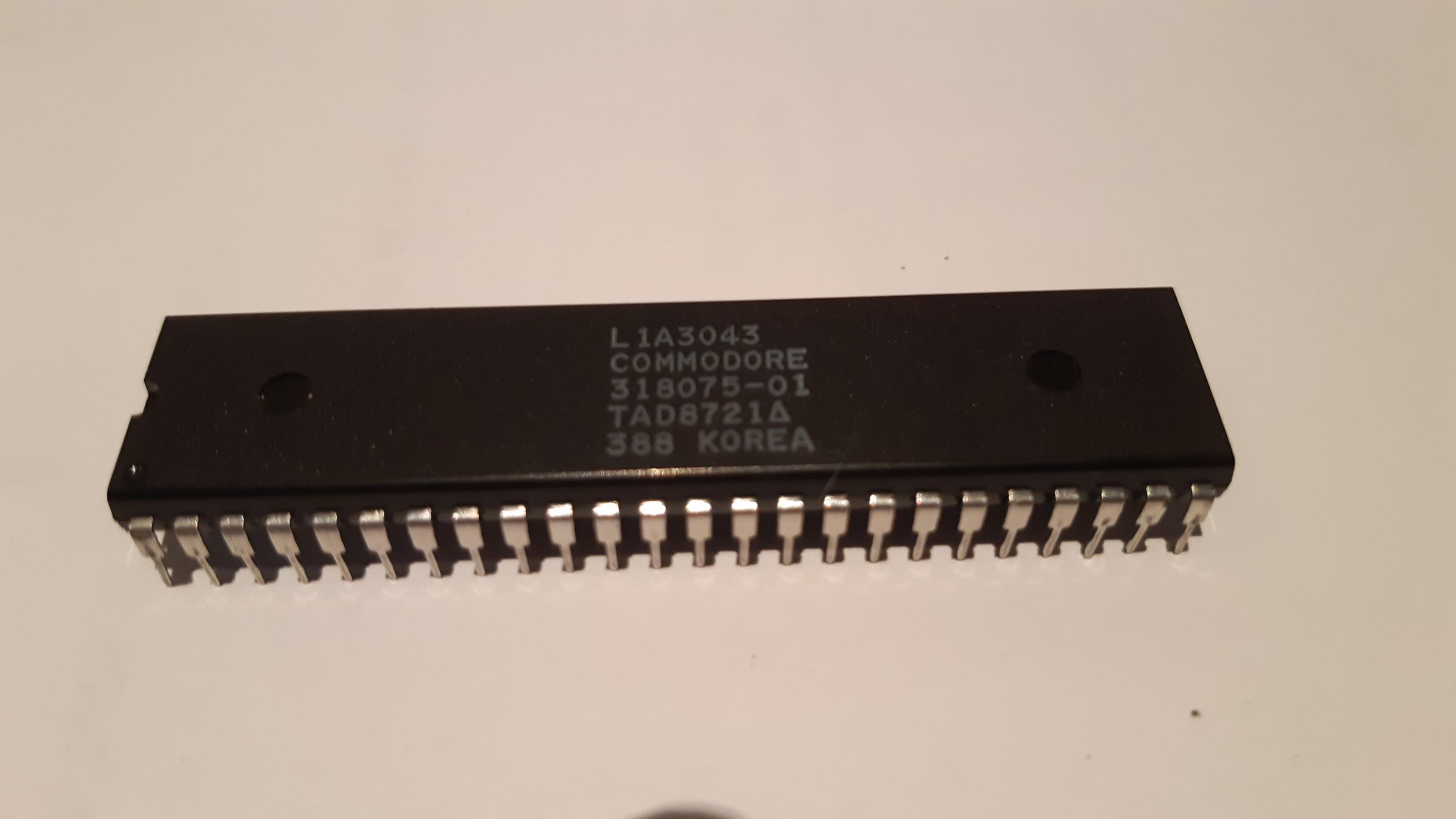

J’ai décidé de faire redémarrer mon amiga 2000, qui est en panne depuis plus de 20 ans. En faute cette puce sur la photo ci-dessous. J’en ai déjà commandé 3 en chine qui ne se sont pas avéré les bonnes… Mon amiga démarre mais c’est capricieux, j’obtiens tantôt un écran vert clignotant, tantôt un écran rose/rouge (fixe).

Je ne sais pas ce qu’est cette puce exactement (un ami l’avait remonté à l’envers, ce qui l’avait grillée. Je ne suis pas sûr que ce soit la seule chose en panne mais à priori, c’est la piste la plus probable).
Quelqu’un aurait une idée pour en retrouver une ? Merci d’avance !

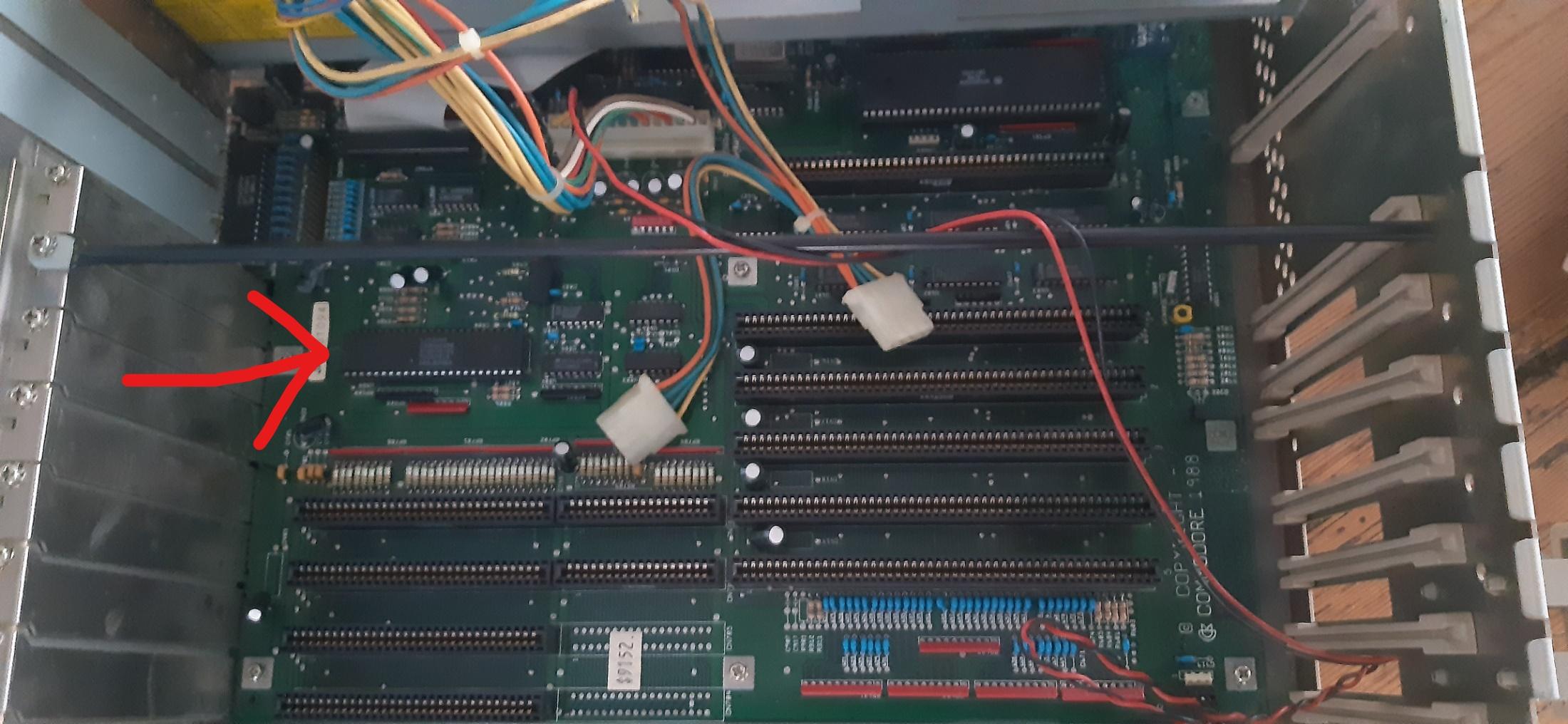

La puce va ici sur la carte mère de l’a2000 :

Sujet

[Staff Zarnal Level 22Messages : 7894]

C’est le chip Buster du 2000.

https://bigbookofamigahardware.com/bboah/product.aspx?id=1484

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Fantavision Level 1Messages : 14]

Ça se trouve ? Il y a un dealer d’Amiga chips dans la communauté ?
Car en passant par Wikipedia et la référence de la puce citée dessus que ‘ai trouvé ça https://www.c64-wiki.com/wiki/MOS_Technology_Products, j’en ai trouvé avec à partir de cette réf visiblement similaires et soi-disant compatibles, mais qui ne fonctionnent pas…
Donc je me dis qu’en passant par un réseau dédié à l’Amiga, il y a de meilleures chances…
En tous cas merci de ce lien et de cette référence qui vont peut-être m’aider à arrêter de commander les mauvaises puces…

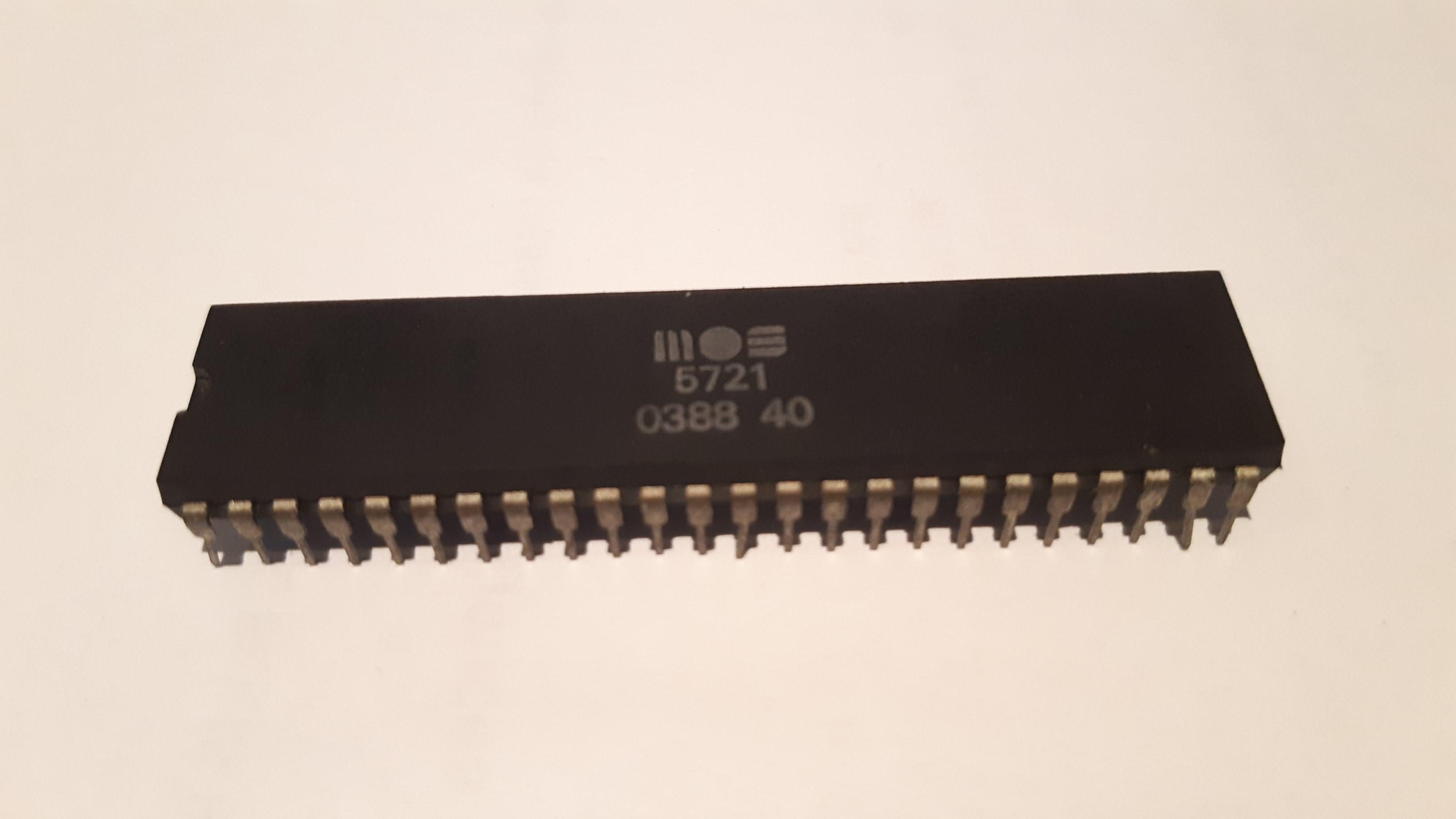

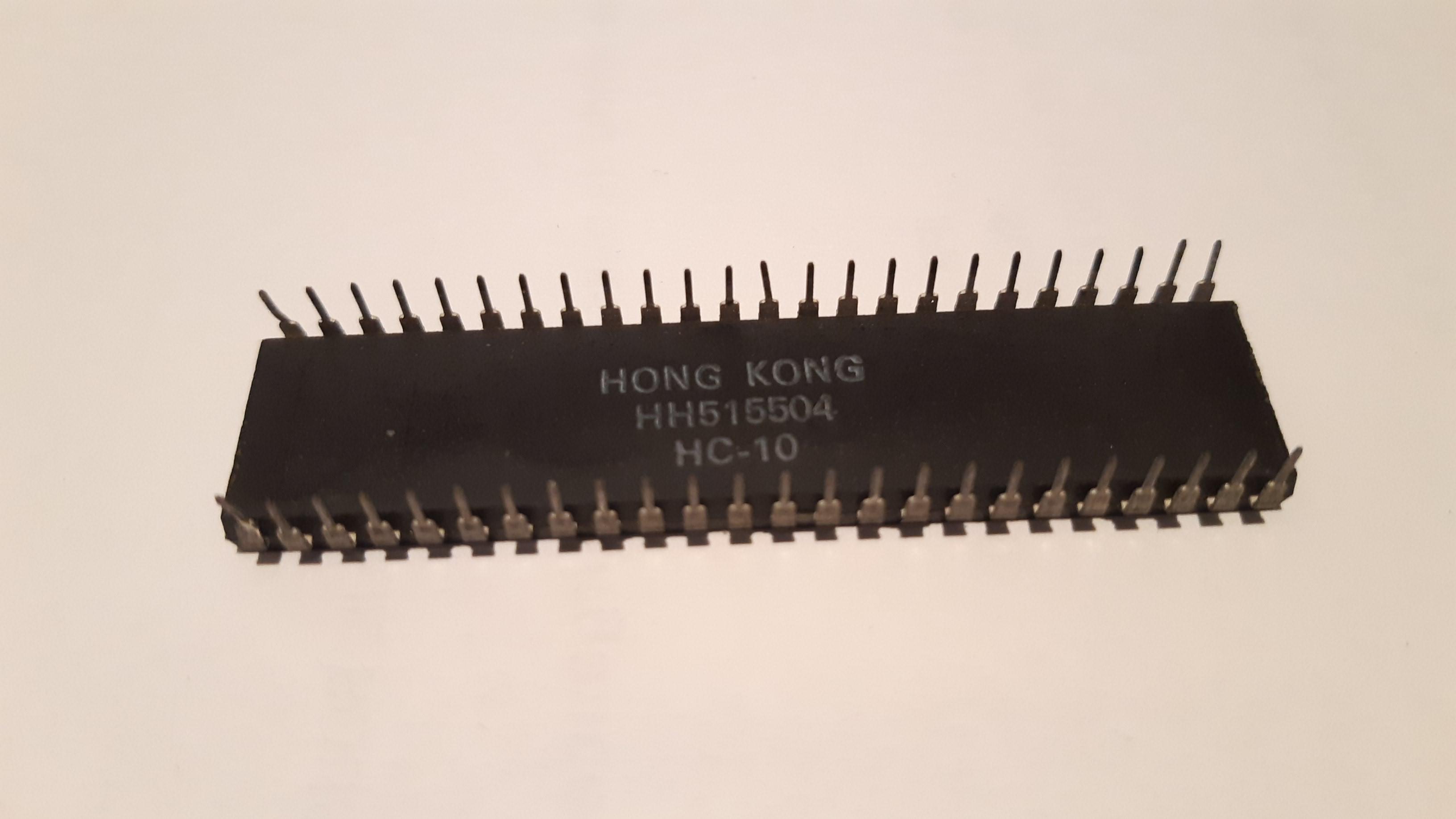

J’en ai d’ailleurs 3 comme celle ci-dessous, si ça peut intéresser quelqu’un…

[Staff Zarnal Level 22Messages : 7894]

J’ai regardé et je suis tombé sur ce magasin en Allemagne.

Mais @halifax ou bien Jim pourront bien mieux t’informer que moi. Je n’ai pas cette pièce en ce qui me concerne.

A moins de la récupérer sur une CM HS ( mais avec son Buster fonctionnel ).

Tes pièces chinoises sont peut être bonnes.

Il faudrait voir avec @halifax pour la source du problème.

Déjà il faudrait vérifier que l’ensemble des composants de ton 2000 sont bien enfichés dans leur support respectif. Il y a parfois des surprises.

Une révision serait peut être à envisager ?

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Fantavision Level 1Messages : 14]

Merci, c’est déjà un pas. Tu aurais le lien du magasin allemand ?

Et hélas oui, il n’est pas impossible qu’autre chose ne fonctionne plus car je l’ai stocké depuis sa panne depuis plus de 20 ans (mais il était bien stocké) et marchait bien avant puisque c’était le mien.
Enfin il marchait bien jusqu’à ce que mon ami grille la puce pour tester la sienne incompatible et remette la mienne à l’envers … Après il faut espérer que lorsque la puce a grillé cela n’ait pas grillé autre chose.
En revanche je n’ai aucune idée de comment diagnostiquer (au-delà du code couleur de l’écran au démarrage qui pour l’instant, si je ne me trompe pas indique et corrobore bien un problème de ROM, dont ce buster fait partie a priori, je crois).
Merci

[Staff Zarnal Level 22Messages : 7894]

Fantavision wrote:

bien un problème de ROM, dont ce buster fait partie a priori, je crois).

Pas du tout, cela n’a rien à voir. La rom c’est uniquement le Kickstart (  généralement 1.3 sur un A2000B d’origine ).



Fantavision wrote:

Merci, c’est déjà un pas. Tu aurais le lien du magasin allemand ?

https://www.amiga-shop.net/Amiga-Hardware/Amiga-Ersatzteile/MOS-5721-CSG-318075-01-BUSTER-Chip::1025.html

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[stephbb75 Level 11Messages : 1480]

Salut,

Pour les code couleur au démarrage :
http://obligement.free.fr/articles/routine_demarrage_amiga.php
http://wiki.classicamiga.com/Amiga_boot_error_code_colours
http://www.amicue.org/TechStuff/amigaboot.html
https://www.amigalove.com/viewtopic.php?t=324

Rouge : Problème de ROM
Vers : Erreur dans la Chip RAM

Cela ne veut pas dire que se soit ces composants qui est un problème, mais qu’il y a un problème qui empêche l’amiga d’y accéder.

Le Buster contrôle le bus,  DMA et le bus Zorro II, donc cela peut expliqué les couleur au démarrage, peut pas accéder au ROM ou Chip Ram.

Commence par vérifier les tensions de l’alim et de certain composent, 68000, … voire déjà si tu a bien les bonnes tentions a ces composants.

Steph

https://youtube.com/@stephbb75

[かすりん (Kathleen) Level 9Messages : 854]

@Fantavision,

Il n’y a pas 2 versions de Buster ? , le 318075-01 et 318075-02 (pour le MOS5721)

Lequel as tu commandé pour remplacer le tien ?

EDIT: Ah non je dis une bêtise, j’ai lu trop vite, désolée il y a bien 2 versions mais le 5721 c’est le -01 et le 5731 c’est le -02 d’après le lien internet.

EDIT2 : Question bête et idiote, sur la photo je vois que tu as toujours la pile installée, c’est une nouvelle ou est-ce toujours l’originale ? Si c’est le cas, est-ce qu’elle n’a pas coulé et par la même occasion, endommagé quelque chose ?

[Fantavision Level 1Messages : 14]

Effectivement c’est peut-être plus compliqué qu’il n’y paraît. Il me semble bien que c’est un 2000b, oui et je n’ai jamais changé la pile… mais elle n’a pas coulé (en apparence). Je vais vérifier tout ça.
En tous cas merci pour le lien vers la puce (j’aurais dû passer par votre site depuis longtemps plutôt que de commander à l’intuition… C’est parti pour une MOS5721 originale…

Du coup si les puces que j’ai au-dessus intéressent quelqu’un, j’en ai 3 mais je n’en ai pas l’usage, demandez-moi. Elles m’ont couté 15+30€ avec l’expédition mais je les vendrai seulement au prix pour vous les expédier.

[stephbb75 Level 11Messages : 1480]

Salut,

Ne cris pas victoire trop vite, tu verras quand tu auras reçue la puce…
Mais fait des mesure de tentions, se serais con que par exemple la puce reçoive par exemple 7v à la place du 5 et griller de suite !



https://youtube.com/@stephbb75

[Fantavision Level 1Messages : 14]

Merci @stephbb75 pour les liens complémentaires sur les codes d’erreurs. J’obtiens pour ma part un écran magenta (pas rouge) donc « erreur de réinitialisation ». Je vais attendre d’avoir le buster correspondant (merci pour le magasin @Zarnal) et tester tensions et pile (merci @Kathleen) en attendant, merci !

[stephbb75 Level 11Messages : 1480]

Pour moi la couleur magenta n’existe qu’a partir des ROM 2 et plus ?

Et ne serais pas une couleur officiel mais due a un problème de ROM (ou d’accès)
Sinon j’ai trouvé cela :

écran violet – défaut paula, alice ou piste très probablement corrodée, joint sec

Ton 2000 a quel ROM ?



https://youtube.com/@stephbb75

[Fantavision Level 1Messages : 14]

C’est une bonne question… Je ne m’en souviens plus. Je l’ai eu en 1991 ou 92… en échange de mon a500 et je n’ai jamais changé la rom. Je ne crois pas que ce soit indiqué sur la puce…

[Staff Zarnal Level 22Messages : 7894]

Fantavision wrote:

C’est une bonne question… Je ne m’en souviens plus. Je l’ai eu en 1991 ou 92… en échange de mon a500 et je n’ai jamais changé la rom. Je ne crois pas que ce soit indiqué sur la puce…

Pour la 1.3 :

Nec – 315093-02 CBM 1988.

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Fantavision Level 1Messages : 14]

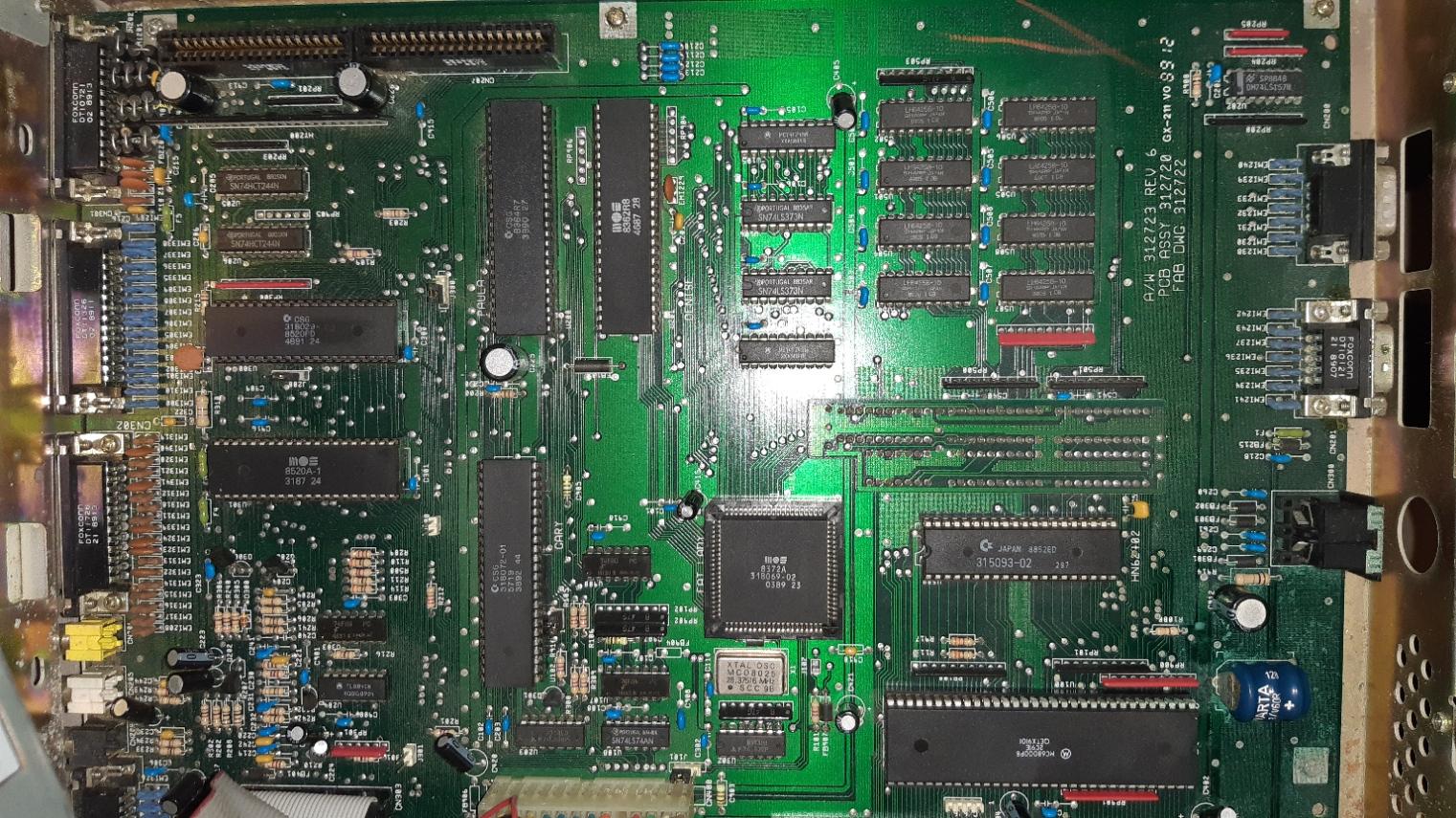

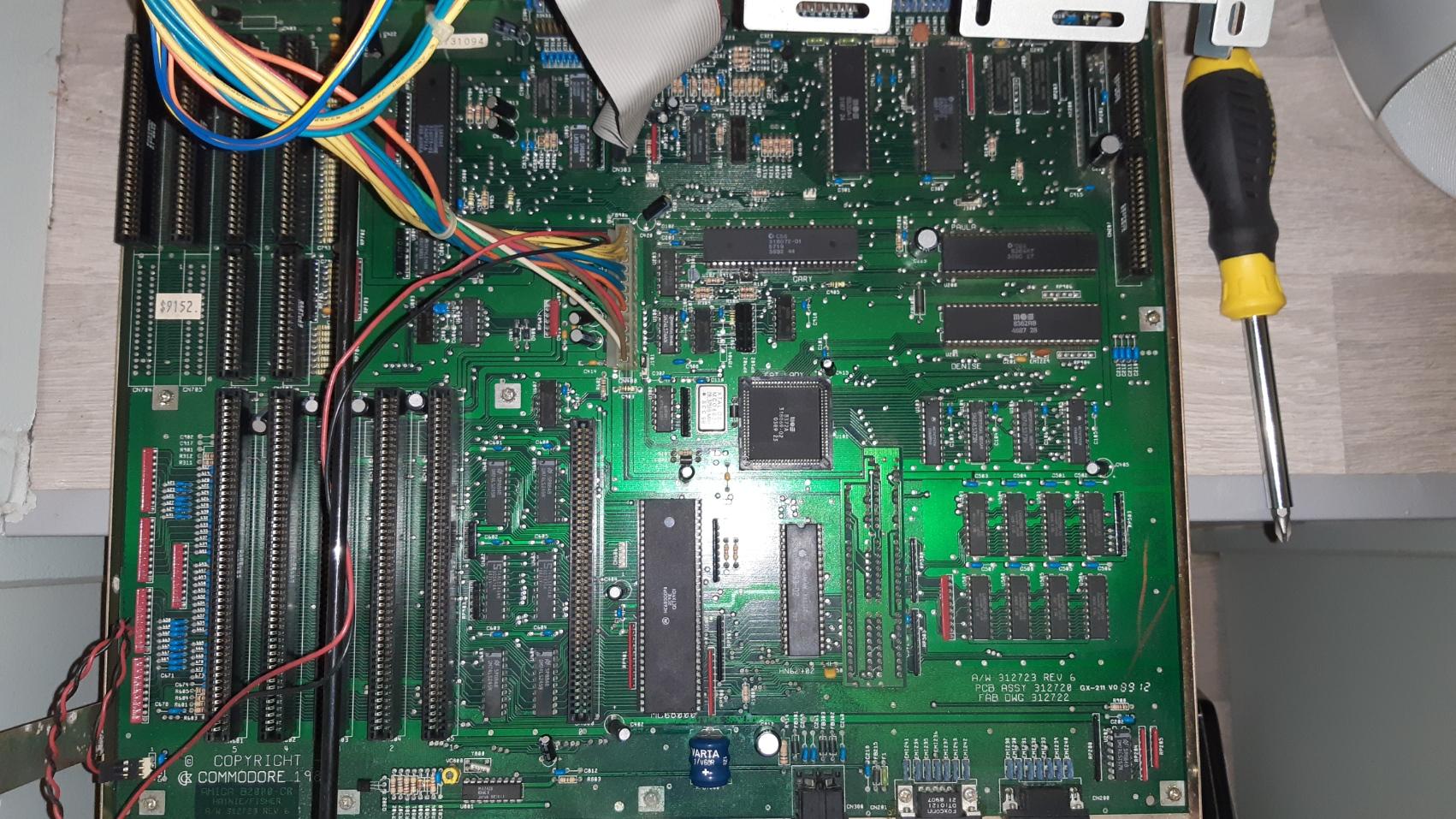

C’est bien une 315093-02 Commodore, la carte est bien un revB de 1988 Cf photo ci-dessous

[stephbb75 Level 11Messages : 1480]

Salut @Fantavision

Au vue des photos, la pille a bien coulé !
Il faut la retirer, nettoyer le PCB (alcool … Puuu..n j’ai oublier le nom !), vérifier si les pistes autour.
A ce que je vois (si tu peut faire une photo de la zone de la pile) l’acide est même remonté sur le connecter (Clavier ?).
Un bon moyen pour déjà voire ci une piste est coupé, c’est par transparence, tu met une lumière forte sous le PCB, ensuite bien sur il faut tester chaque pistes avec un Ohmmètre.

Sinon, au niveau du connecteur cpu fast slot (seul sur le coté), c’est de la poussière ou les condo on fuit aussi ?



https://youtube.com/@stephbb75
