- Ce sujet contient 18 réponses, 5 participants et a été mis à jour pour la dernière fois par
Jim Neray, le il y a 6 années et 6 mois.
-
Sujet
-
Ancien Membre
- Level 7
- Messages : 402
Lorsque j’installe ma M-Tec 1230/28 dans A1200, aucun boot : écran noir.
A1200 sans M-Tec fonctionne très bien
A1200 écran noir lorsque M-tec installé
Lorsque je change la disposition des cavaliers, l’écran devient :
1. Écran rouge [défaut de Rom]
2. Écran jaune [Erreur 68000 ]
3. Écran noir / aucune LED alluméComment je peux savoir la capacité de la barrette de mémoire.
Elle dispose de 8 cellules BV 4100 T9511-7 sur un seul coté :
Est ce des 512Ko ou des 1024Ko ?
Ancien Membre
-
Réponses
-
Jim Neray
- Level 22
- Messages : 7215
Quand tu dis 1,2 et 3 j’imagine qu’il s’agit des configs Mem0, 1, 2, 3 ?
C’est la première carte accélératrice que j’ai eu sur 1200 à l’époque. J’en garde un souvenir nostalgique. Dans mes souvenirs elle pouvait démarrer sans ram donc a tester en config Mem0 et en enlevant la barrette installée dessus.
Si ca ne démarre toujours pas vérifier (je ne m’en souviens plus) s’il n’y a pas un switch de maprom. Auquel cas le désactiver aussi car sans ram fast pas de maprom.
Si ca ne fonctionne toujours pas possède t’elle un copro intégré ? Et si oui comment est il parametré avec les switchs ? Un oscillo additionnel est il bien présent et fonctionnel sur la carte ? Si possible enlever oscillo et fpu pour éliminer une problematique de ce côté.
Si jamais contrôler les condos et la pile de l’horloge rtc pour être sur que rien n’ai coulé et éventuellement détruit ou endommagé une piste.
Enfin gros soucis de cette carte le 68030 est un modèle à 20Mhz overclocké d’origine à 28Mhz. Dans mes souvenirs ca chauffait pas mal surtout si on refermait la trappe sous le 1200. Le 68020 est il donc toujours op ou a t’il peut être trop surchauffé ces 20 dernières années
Voilà quelques pistes en espérant que tu trouves une solution.
A500 - A500 Plus - A600 HD - A1200 - A2000 - A3000 - A4000T - CD32 - C=64 - 1040STE - ...
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1260, 2MB Chip, 256MB Fast, HD 80GB, Overdrive CD
- Micromiga.com - La boutique Amiga -
- Level 7
- Messages : 402

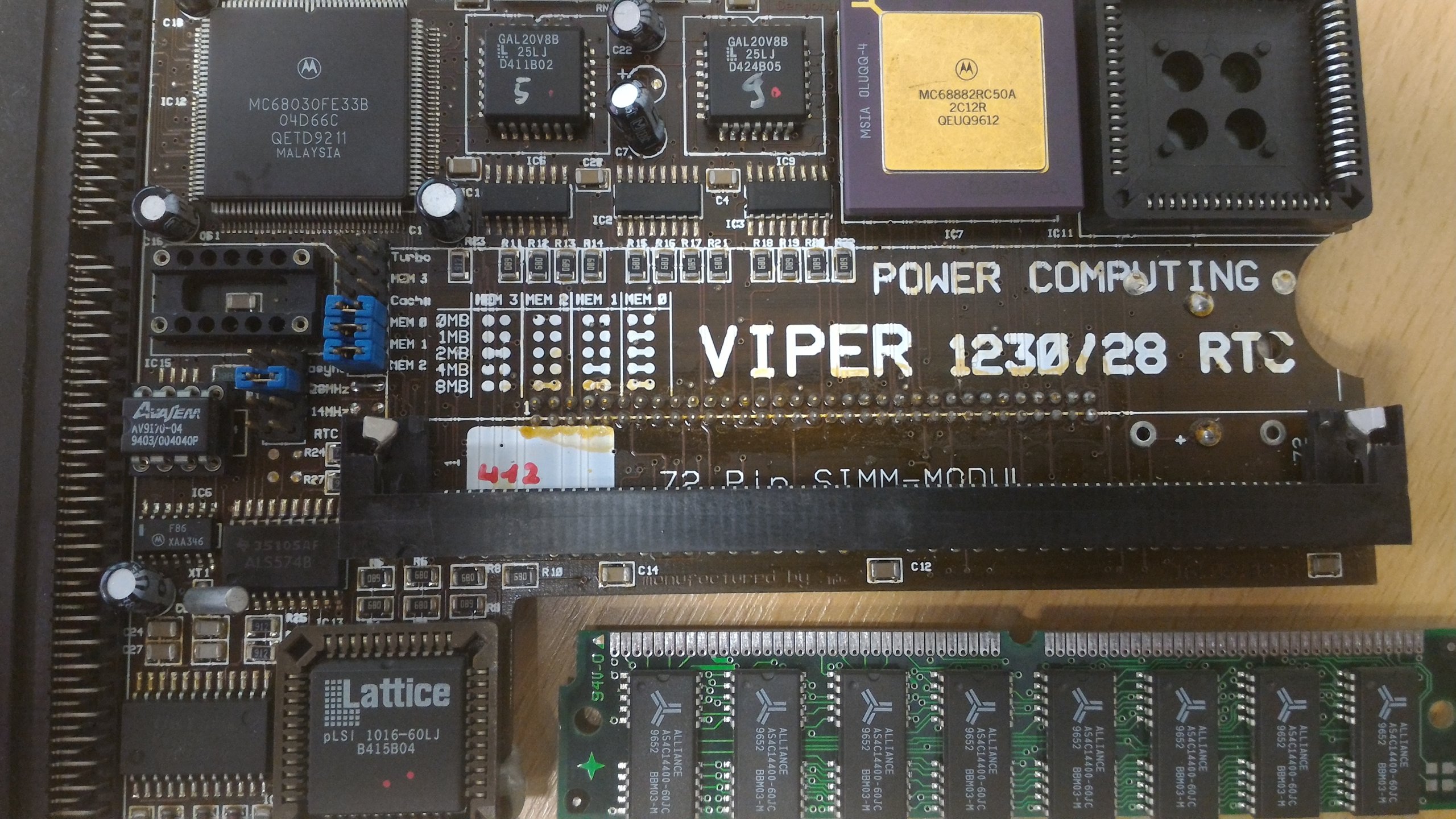

Voici le modèle de carte, elle est identique à la mienne.
Zarnal
- Level 22
- Messages : 7944
Je m’interroge : l’alimentation d’origine est elle suffisante, ou a t’elle bien conservé ses caractéristiques ? En gros débite t’elle l’ampérage suffisant ?
A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.
Jim Neray
- Level 22
- Messages : 7215
Voici le modèle de carte, elle est identique à la mienne.
Elle a surtout l’air d’avoir bien été bricolée celle là. La mienne avait un 68881/16Mhz que je faisais tourner à 40Mhz … On aurait pu faire des merguez dessus je crois
As tu fais quelques essais par rapport à la liste plus haut ?
Je m’interroge : l’alimentation d’origine est elle suffisante, ou a t’elle bien conservé ses caractéristiques ? En gros débite t’elle l’ampérage suffisant ?
A l’époque avec l’alim « petit modèle » pour le 1200 j’avais cette carte avec fpu et ram avec deux disque dur interne (un 2,5″ et un 3,5″) et un lecteur CD « externe » qui pendait sur le côté du 1200 … Donc a moins qu’elle n’ait un sacré coup dans le pif (pas impossible ceci dit) l’alim devrait largement faire le taf.
Tu as de quoi vérifier ce point ?
A500 - A500 Plus - A600 HD - A1200 - A2000 - A3000 - A4000T - CD32 - C=64 - 1040STE - ...
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1260, 2MB Chip, 256MB Fast, HD 80GB, Overdrive CD
- Micromiga.com - La boutique Amiga -- Level 7
- Messages : 402
Ma carte est identique à la photo.
Tension de sortie de l’alimentation : 12,65V | -11.66V | 5,07V | 0V
A1200 fonctionne parfaitement.La pile est HS [aucune continuité, aucun voltage/ampérage]
- Avec la carte sans barrette mémoire, sans cavalier mémoire :
[-] 28Mhz ou [-] 14Mhz
Led Power [OK]
Led PCB CF [OK]
Reset impossible
Ecran noir [pas de disquette animée] - Avec la carte avec barrette mémoire, cavalier mémoire comme sur la photo #46029
[-] 28Mhz ou [-] 14Mhz
Led Power [OK]
Led PCB CF [OK]
Reset impossible
Ecran = aucun signal vidéo - Avec la carte avec barrette mémoire, cavalier mémoire comme sur la photo #46029
[-] MEM 3 ou [-] CACHE
[-] 28Mhz ou [-] 14Mhz
Led Power [OK]
Led PCB CF [OK]
Reset impossible
Ecran noir [pas de disquette animée] - Avec la carte avec barrette mémoire, cavalier mémoire comme sur la photo #46029
[-] TURBO
[-] 28Mhz ou [-] 14Mhz
Led Power [OK]
Led PCB CF [OK]
Boot [OK]
Reset [OK]
Ecran [OK]
Expansion Board Diag. Aucun carte accélératrice

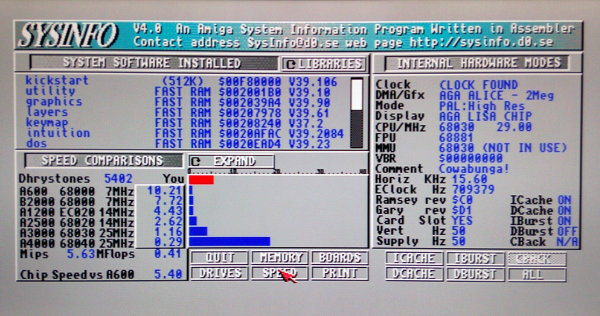

Sysinfo 68020
Est ce que cette carte fonctionne avec pile HS ?
marcus28s
- Level 7
- Messages : 432
Petite question :
ta CF tu parles de ta compact flash ? si oui sur quel port es tu ?
si c’est le port pcmcia il me semble que les mtec n’étaient pas compatible avec ce port si tu avais plus de 4mo dessus *, ça vaut peut être le coup de tester sans rien de connecter sur l’a1200 et uniquement ta mtec…..si CF = Compact Flash et si sur port pcmcia
ce n’est qu’une supposition
* même si tu as testé sans ram
Amiga 1200 rom 3.1.4,Blizzard IV 1230 128mo,CF 16go + 4go ,lecteur CD,Indivision aga MKII,Gotek...tout ça dans un checkmate 1500 plus
Because Amiga is great, the owner too !
marcus28s
- Level 7
- Messages : 432
Et en cherchant un peu à priori il y aurait un soucis avec la rom 3.1 si tu utilises une mtec + le port pcmcia……cela marcherait avec la rom 3.0
Bref je me rappelle pourquoi je préfère phase 5 et leurs « blizzard »
Amiga 1200 rom 3.1.4,Blizzard IV 1230 128mo,CF 16go + 4go ,lecteur CD,Indivision aga MKII,Gotek...tout ça dans un checkmate 1500 plus
Because Amiga is great, the owner too !
Jim Neray
- Level 22
- Messages : 7215
Et en cherchant un peu à priori il y aurait un soucis avec la rom 3.1 si tu utilises une mtec + le port pcmcia……cela marcherait avec la rom 3.0
Ah je n’avais pas suivi ce détail. Je ne l’ai utilisée qu’en 3.0 à l’époque. Peut être une piste alors.
Tu peux déjà virer la pile histoire qu’elle ne coule pas si ce n’est déjà fait.
A500 - A500 Plus - A600 HD - A1200 - A2000 - A3000 - A4000T - CD32 - C=64 - 1040STE - ...
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1260, 2MB Chip, 256MB Fast, HD 80GB, Overdrive CD
- Micromiga.com - La boutique Amiga -- Level 7
- Messages : 402
A1200 – Rom 3.0
CF = Compact Flash
Test sans CF avec ou sans périphériques (pcb et adaptateur), aucun changement.
Toujours les mêmes résultats que précédemment.
Sihg
- Level 3
- Messages : 62
J’ai cette carte sur un 1200 (celui qui reste chez mes parents, j’aime bien avoir un Amiga dans chaque port
Il n’y a pas de conflit avec des roms 3.1. Le port PCMCI n’est reconnu qu’en dessous de 8mo. Par contre pas de souci pour faire fonctionner une barrette de 8mo en 4mo. (Pas besoin de changer la barrette).
Par contre, cette carte a des pins de mauvaise qualité. Ils ont tendance à étre très lâches et ne plus faire contact avec la connexion de l’amiga. Faut regarder s’il y en a pas de trop enfoncer et sinon, délicatement avec une épingle les remonter un peu.
Jim Neray
- Level 22
- Messages : 7215
Par contre, cette carte a des pins de mauvaise qualité. Ils ont tendance à étre très lâches et ne plus faire contact avec la connexion de l’amiga.
Voilà une info interessante. Pour ma part je l’ai connue neuve et l’ai remplacé par une 1240 au bout d’un an donc je n’aurais pas eu le temps de constater ce soucis.
A500 - A500 Plus - A600 HD - A1200 - A2000 - A3000 - A4000T - CD32 - C=64 - 1040STE - ...
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1260, 2MB Chip, 256MB Fast, HD 80GB, Overdrive CD
- Micromiga.com - La boutique Amiga -- Level 7
- Messages : 402
Pile dessoudé.
Pas de souci aux niveaux des pins.
Nouveau test : mêmes résultats que précédemment.marcus28s
- Level 7
- Messages : 432
si tu as une pile de rechange dans le coin qui traine , ça vaut le coup de la mettre à la place de celle que tu as enlevé, on ne sait jamais ….en plus cela lèvera le doute sur ta question pertinente de l’action de cette pile, vis à vis de son état par rapport à la carte.
Amiga 1200 rom 3.1.4,Blizzard IV 1230 128mo,CF 16go + 4go ,lecteur CD,Indivision aga MKII,Gotek...tout ça dans un checkmate 1500 plus
Because Amiga is great, the owner too !
- Level 7
- Messages : 402
Procédure :
Vérification des pistes à la camera microscope.
Nettoyage de support plcc44
Installation nouveau support de pile.
Pile neuve installé.
Chargement de tous les condensateurs.
Fixation de la clock à la colle.VERDICT
M-Tec 1230-28Mhz avec 8Mo embarqués
Carte accélératrice réparée.
Fonctionne très bien avec Compact Flash sur le port IDE et PCMCIA. Aucun conflit !
Merci pour vos commentaires et votre aide.
marcus28s
- Level 7
- Messages : 432
c’est cool
, t’as sorti l’artillerie lourde après tout ça la MTec n’avait pas le choix …se rendre Amiga 1200 rom 3.1.4,Blizzard IV 1230 128mo,CF 16go + 4go ,lecteur CD,Indivision aga MKII,Gotek...tout ça dans un checkmate 1500 plus
Because Amiga is great, the owner too !
