Carte PiStorm32 dans un 1200

Salut,

Ça y est j’ai eu le temps de mettre ma carte PiStorm dans mon A1200
Alors le montage de la carte Pi est relativement simple, faut la mettre dans le connecteur, puis les 3 vis et puis bas c’est fini !
avec le cache GPIO tout de même !

La carte PiStorm32 :

Les 2 carte avant l’assemblage:

Puis après l’assemblage des 2 cartes :

Et une fois dans le 1200 :

Pour les perf, on est à ceci:

Bon, petite précision :
– c’est un Raspberry 3B qui est monté (et non overclocker !)
– c’est avec le DD du 1200 donc les lib de la blizzard 1230 !
Mais on a déjà une accélération de fou !!!

– Info importante, c’est la version c’Emu68 du 15/01, les autres (23 et 24/01) ne fonctionne pas correctement avec un Raspberry 3 (mais très bien avec un PI4, choses que je n’ai pas)

Je prépare une vidéo sur le montage et 1er allumage du 1200
Mais faut le temps que je monte tout cela

A suivre….

https://youtube.com/@stephbb75

Sujet

[demether Level 9Messages : 977]

stephbb75 wrote:

Salut @demether J’ai un DOM, un DOM n’est pas une carte SD (ou compact flash), c’est un « Disk On Module ». En fait c’est un SSD avec une prise IDE (44 broche pour le 1200). C’est un truc utilisé dans l’industrie pour justement remplacer les DD IDE. Il n’y a donc pas d’adaptateur De nos jour cela coute une fortune, moi j’en ai acheté il y a quelques années des 2 et 4Go pour moins de 20€ pièces … C’est super rapide, du coup c’est l’IDE de l’Amiga qui est au max et qui ralentis le DOM J’ai déjà dit cela sur pas mal de poste ici e sur AI, mais tout le monde jure par les cartes SD et Flash, qui ne sont pas fait pour être utilisé comme un DD !!! Regarde ma vidéo sur le montage du PiStorm 32 dans mon 1200, a un moment je le montre le DOM. Maintenant pour le PiStorm (32 ou pas) pas le choix c’est une carte SD, mais si tu en fait des sauvegarde régulière y’auras pas de problème. J’en est une qui fonctionne depuis le 1er PiStorm que j’ai fait et jusque la pas de problème et je t’assure qu’elle tourne !! Un jour bien sur elle feras ploufffff…..







Je pense aussi rester sur carte CF, c’est ce qu’il y a de plus de fiable. J’ai une vraiment mauvaise expérience avec les SD comme dur.



On verra….au pire je tente le coup de la SD, et je garde la cf en backup. En gros je suis pas décidé.

[Kimy Level 15Messages : 2823]

@stephbb75
Merci ! C’est le nom que je cherchais depuis un moment pour ces « HDD » IDE.

C’est effectivement cher:

[stephbb75 Level 10Messages : 1076]

Ici c’est abordable :
https://fr.aliexpress.com/item/1005004412785077.html
https://fr.aliexpress.com/item/1005003548648501.html
https://fr.aliexpress.com/item/1005001946517918.html
https://fr.aliexpress.com/item/1005001703374089.html



https://youtube.com/@stephbb75

[Kimy Level 15Messages : 2823]

En fait, ça reste cher pour la capacité, mais si on veut se faire plaisir pour un « Amiga » ou autre, ça le fait !

Et puis, ils ont de la classe, ces « DOM » !

[stephbb75 Level 10Messages : 1076]

Oui et non, en théorie c’est fait pour l’industrie donc une qualité un peut plus haute.
Et 20-30€ pour nos machine finalement c’est pas bien cher

https://youtube.com/@stephbb75

[stephbb75 Level 10Messages : 1076]

Je continus sur le 1200.

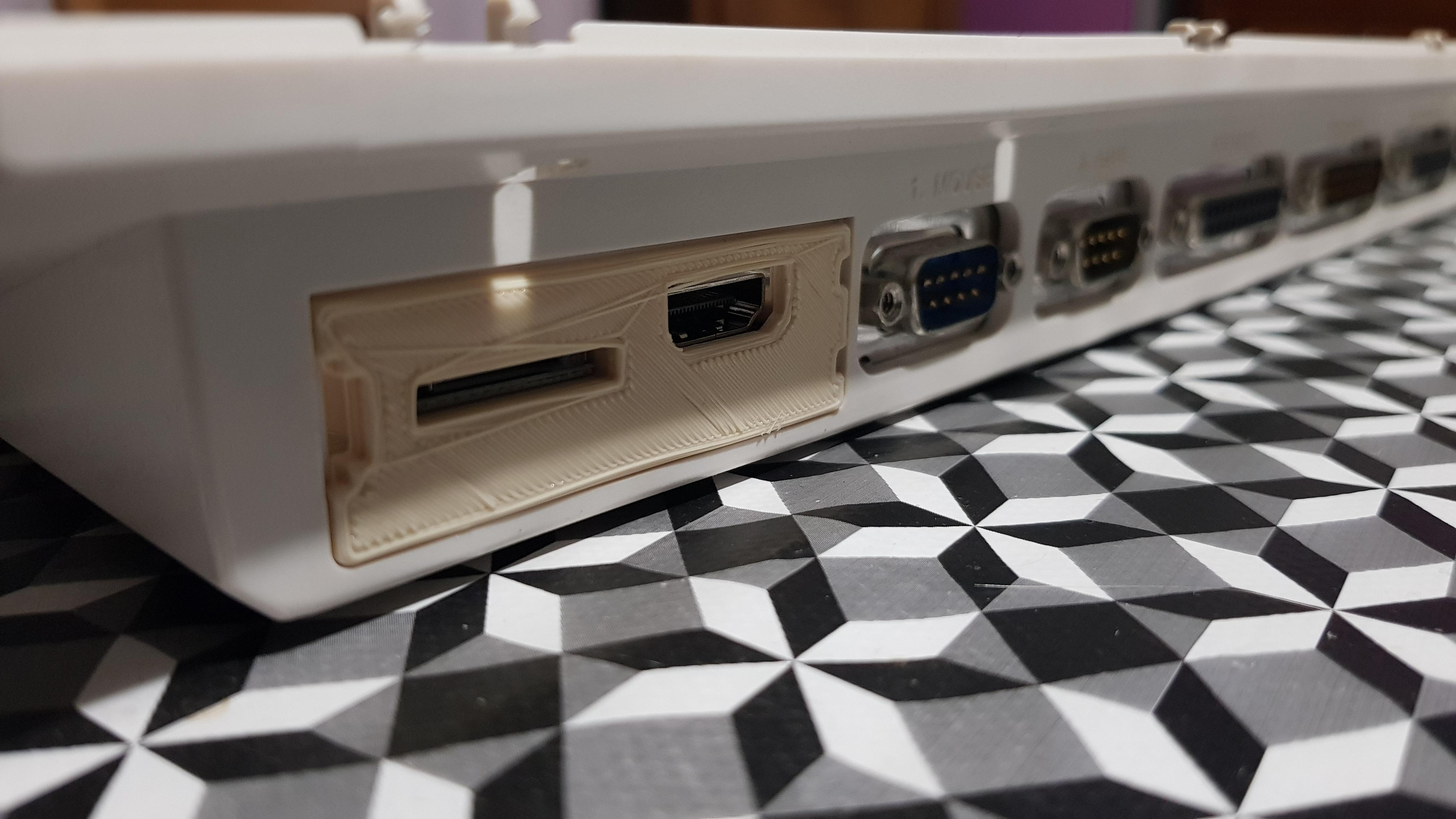

J’ai fait une plaque pour passer le HDMI et la carte microSD à l’arrière du 1200.

J’ai eu un tit souci à l’impression, j’en refait un qui seras bien mieux

Et voila le 1200 est fini pour le moment

https://youtube.com/@stephbb75

[Kimy Level 15Messages : 2823]

Et pour le prix, il n’y a pas de mal à lui faire du bien !

Très bien, ce petit montage.

[tawny Level 1Messages : 19]

@Stephbb, tu aurais un lien concernant cette plaque arrière et les câbles HDMI/carte sd, je viens de recevoir ma pistorm32 et j’aimerais bien avoir la même configuration, merci.

J’ai trouvé ce modèle a imprimer, mais je n’ai pas d’imprimante..

https://www.thingiverse.com/thing:5856437

Je suis également en train de configurer un nouveau Workbench 3.2 a partir de rien, la joie..

Amiga 1200 sous Pistorm32 (3b+) / Rom 3.2.2
Amiga 600 + 8mo fast
Amiga 500
Only amiga makes it possible!

[stephbb75 Level 10Messages : 1076]

@tawny,

Je me ma suis fait tout seul comme un grand
Je vais mette le fichier stl à dispo sous peut

Sinon si tu veut j’ai un proto (qui est presque bon) que je peut te donner…
Je te fait un MP.



https://youtube.com/@stephbb75

[stephbb75 Level 10Messages : 1076]

J’ai mis a dispo le capot arrière pour le 1200 ici :
a1200-capot-arriere-pour-pistorm32-lite-hdmi-sd



https://youtube.com/@stephbb75

[stephbb75 Level 10Messages : 1076]

Alors après un peut d’utilisation du 1200 avec le PiStrom32 voila ce que je peux dire.

Cela fonctionne du tonner

J’ai même testé le réseau avec une carte Wifi PCMCIA et cela fonctionne (merci à celui qui me l’a mise à jour ). Cela vas bien plus vite avec les navigateurs, bien sur, faut pas en espérer trop quand même vue leur compatibilité !

Tous les softs qui passe sur le 500/2000 fonctionnent, les softs AGA aussi.

Une choses que j’ai aussi remarquer, mon Amiga chauffe bien moins qu’avec la Blizzard 1230, et l’alim aussi !



https://youtube.com/@stephbb75

[demether Level 9Messages : 977]

merci Steph pour le STL. Je vais m’en imprimer un.

[stephbb75 Level 10Messages : 1076]

Salut,

Vidéo sur l’Amiga 1200 (Pistorm32 lite, Raspberry 3B, Emu68) de l’utilisation d’une carte réseau PCMCIA Wifi et filaire.

https://youtube.com/@stephbb75

[demether Level 9Messages : 977]

génial ta vidéo, merci



OUi là ça fait carrément envie…Est ce qu’il ya un moyen d’utiliser le partage de dossiers sur le réseau, via samba, de maniere simple ? APrés le ftp c’est bien aussi…mais le partage de dossier c’est chouette et simple.



merci !

[Kimy Level 15Messages : 2823]

Est ce qu’il y a un moyen d’utiliser le partage de dossiers sur le réseau, via samba, de maniere simple ?

Ça, c’est pour les « Windowsiens », un vrai « Amigaïste » doit faire les choses de façon plus compliquées !

C’est surtout la vitesse que j’apprécie !
