Amiga 500: Wicher 520

Wicher 520EC/520I (7-bit)

La famille Wicher s’agrandit. Apres les:

Wicher 500 (68000 à 50Mhz + Support EDO Fast Ram + IDE)
Wicher CDTV (8 Mo Fast Ram + IDE)
Wicher CD32 ( Support EDO Fast Ram + IDE)
Wicher 1211 (11 Mo Fast Ram)
Wicher 508i (68000 à 50Mhz + 11Mo Fast Ram + IDE)
Wicher 608 (11 Mo Fast Ram)

voici une nouvelle carte pour les A500: La wicher 520.

La Wicher 520 va être proposée en deux variantes. La « EC » avec un 68EC020 et la « I » avec un 68020. Elles pourront être cadencées à 33 Mhz et comme leurs prédécesseurs pour A500, elles accueilleront un port IDE.

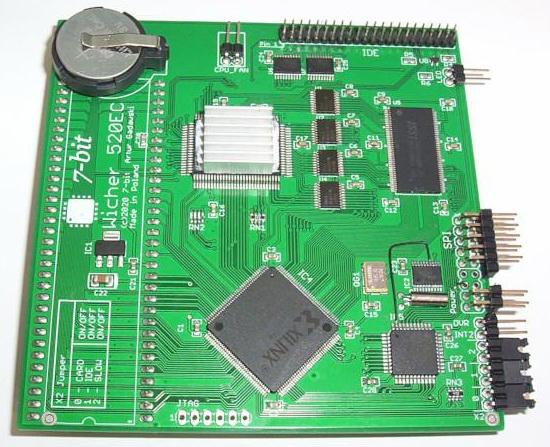

Wicher 520EC
– Processeur MC68EC020 cadencé à 25 ou 33 MHz,
– Mémoire RAM: 11 Mo FAST RAM pour AmigaOS,
– Horloge RTC,
– Contrôleur SPI,
– Fonction MapRom,
– Fonction BootRom (pilote de disque HD inclus pour Kickstart 1.3),
– Fonction FileRom (chargement de Kickstart à partir d’un fichier),
– coopération avec le SPIBusBoard (lecteur microSD et contrôleur Ethernet).

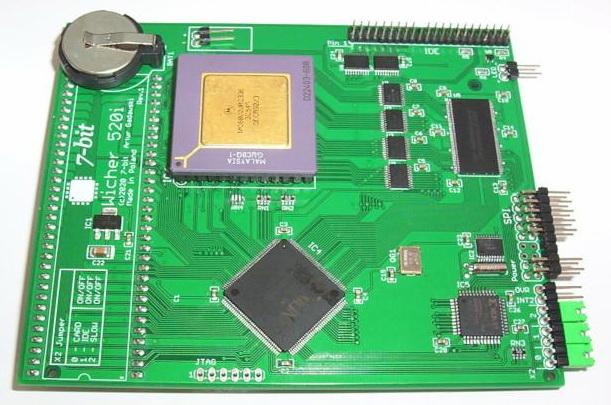

Wicher 520i
– Processeur MC68020 cadencé à 25 ou 33 MHz,
– Mémoire RAM: 16 Mo FAST RAM pour AmigaOS,
– Horloge RTC,
– Contrôleur SPI,
– Fonction MapRom,
– Fonction BootRom (pilote de disque HD inclus pour Kickstart 1.3),
– Fonction FileRom (chargement de Kickstart à partir d’un fichier),
– coopération avec le SPIBusBoard (lecteur microSD et contrôleur Ethernet).



Source:
https://retro.7-bit.pl

Sujet

[bsm3d Level 3Messages : 70]

Hello merci pour les news, j’en profite pour demander si c’est utilisé ex d’usage ? et recommande une carte SPI pour Amiga ?



[Tautira Level 1Messages : 15]

Bonjour,

je suis parti très longtemps, mais c’est quoi la différence entre le MC68EC020 et le MC68020 ?

merci

[Staff Aladin Level 25Messages : 14609]

Tautira wrote:

C’est quoi la différence entre le MC68EC020 et le MC68020 ?

Le 68EC020 (c’est celui qui est d’origine dans le A1200) est un 68020 à bas coût possédant un peu moins de fonctions.

https://fr.wikipedia.org/wiki/Motorola_68020

bsm3d wrote:

recommandé une carte SPI pour Amiga ?

En SPI (Serial Peripheral Interface), la vitesse de transfert utilisera la vitesse du CPU divisé par deux.

[Staff Jim Neray Level 22Messages : 7005]

bsm3d wrote:

j’en profite pour demander si c’est utilisé ex d’usage ?

Pas compris cette question.

bsm3d wrote:

et recommande une carte SPI pour Amiga

tu peux utiliser un module ethernet ou un lecteur de carte SD par exemple.

Tautira wrote:

Bonjour, je suis parti très longtemps, mais c’est quoi la différence entre le MC68EC020 et le MC68020 ? merci

La différence principale est que le 68ec020 a un bus d’adressage en 24 bits contre 32 bits sur un 68020 normal. Dans la pratique ca permet d’utiliser moins de fast ram c’est pour ca que la EC propose 11MB de Fast et la i en propose 16 MB alors qu’elles ont probablement la même quantité de RAM soudée sur le PCB.

Bonnes cartes en tout cas à venir. J’avais l’info depuis quelques temps (mais pas le droit d’en parler avant l’annonce officielle) mais pas encore les tarifs. Espérons que cela arrive a un prix sympa

Merci Aladin pour la news.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Staff Aladin Level 25Messages : 14609]

@Jim
Cool, une bonne petite carte qui permettra de garder éventuellement son a500 en 1.3 et d’avoir un 68020 permettant d’avoir accès à tout les softs 68020+. idéal pour whdload (si passage en rom supérieur) ou pour JST.

@bsm3d
La carte utilisée sur les Wicher 500 et 508:

SPI BusBoard (7-bit)

spécification
– MINI ENC28J60 ethernet module,
– Lecteur microSD,

Source:
https://retro.7-bit.pl/?lang=en&go=projekty&name=SPIBB

[bsm3d Level 3Messages : 70]

Jim Neray wrote:

j’en profite pour demander si c’est utilisé ex d’usage ?

Jim en me relisant moi non plus en fait je voulais demander le type d’usage d’une carte SPI et si c’est utile dans un Amiga :)



Aladin wrote:

En SPI (Serial Peripheral Interface), la vitesse de transfert utilisera la vitesse du CPU divisé par deux.

Ah merci j’apprends un truc !

[Tautira Level 1Messages : 15]

Merci pour vos réponses

[CaptainGaGa Level 1Messages : 27]

Elles s’achètent ou ces cartes pour 500 ?
Tres tenté par la wicher 520
