Sujet
-
lolof
- Level 4
- Messages : 107
Carte accélératrice 020 de Matze (a1k.org).
J’ai assemblé cette carte à partir d’un diy kit.
Info ici :
https://gitlab.com/MHeinrichs/68EC020-TK
https://www.a1k.org/forum/showthread.php?t=62419

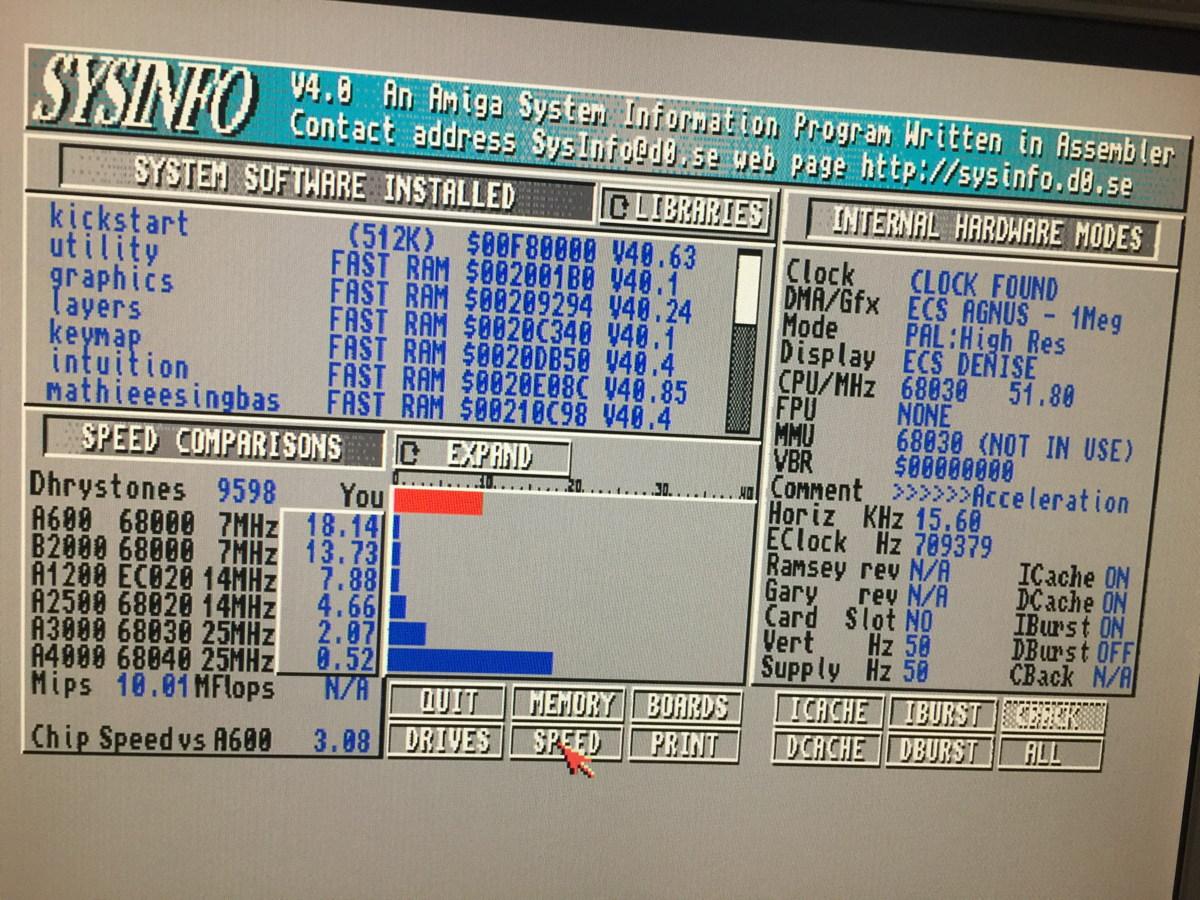

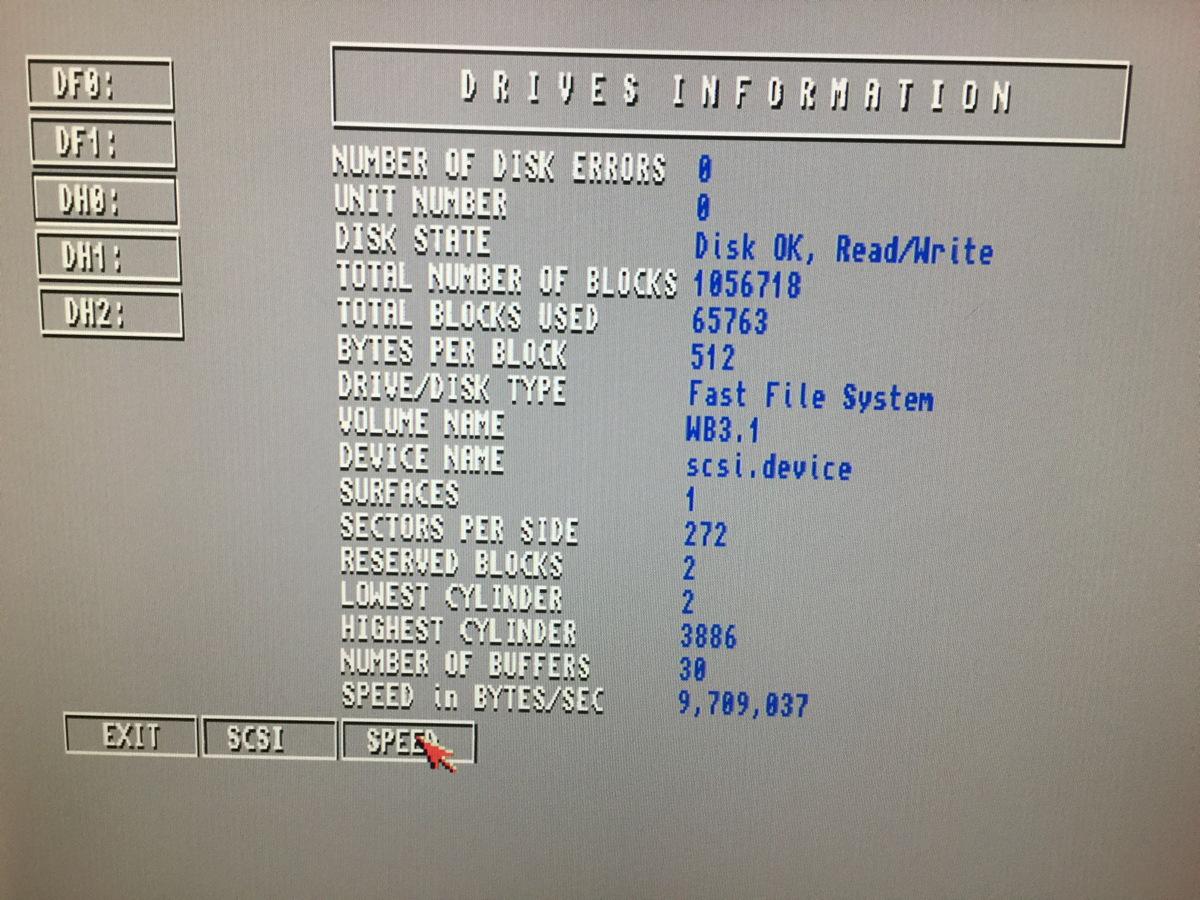

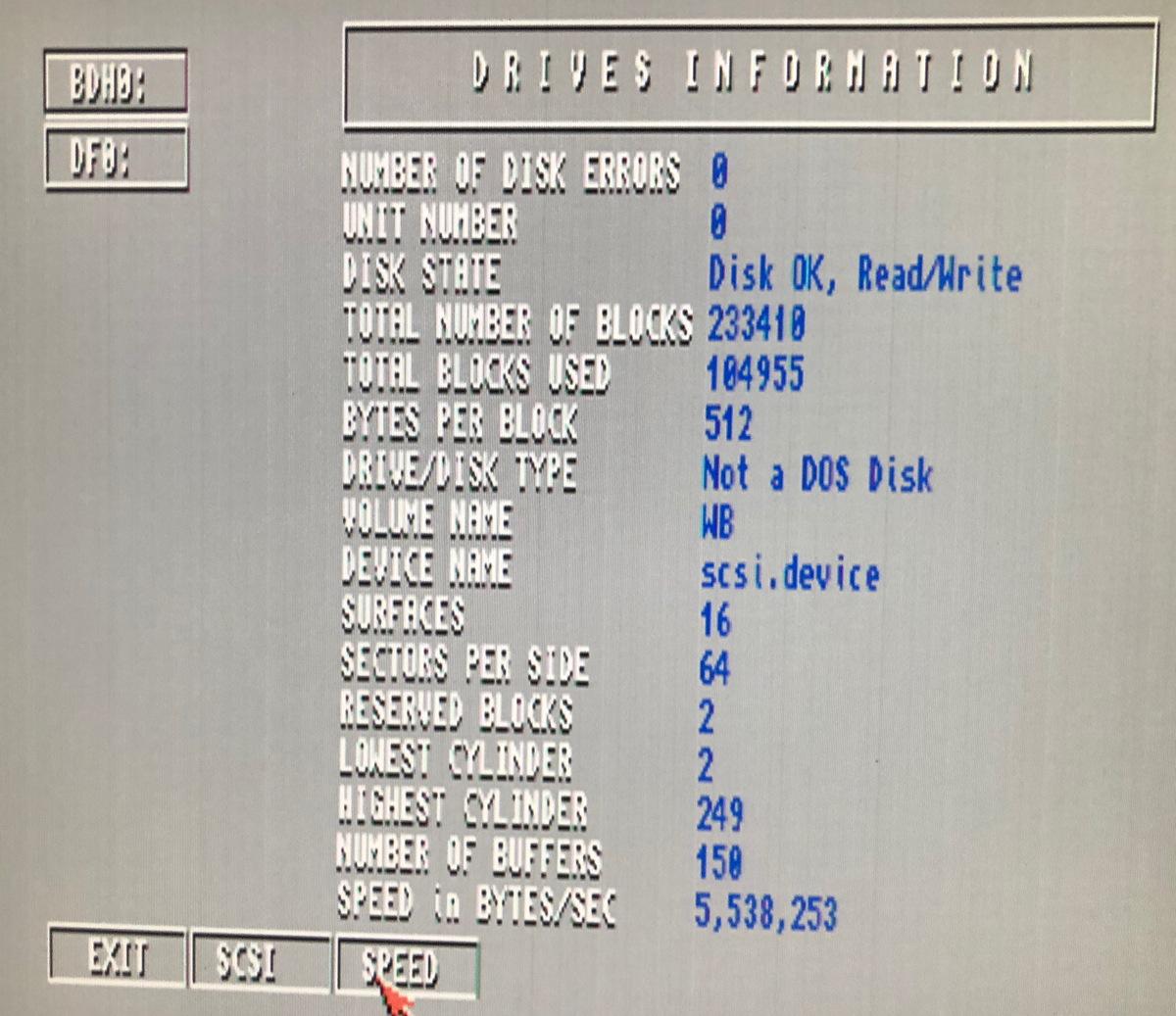

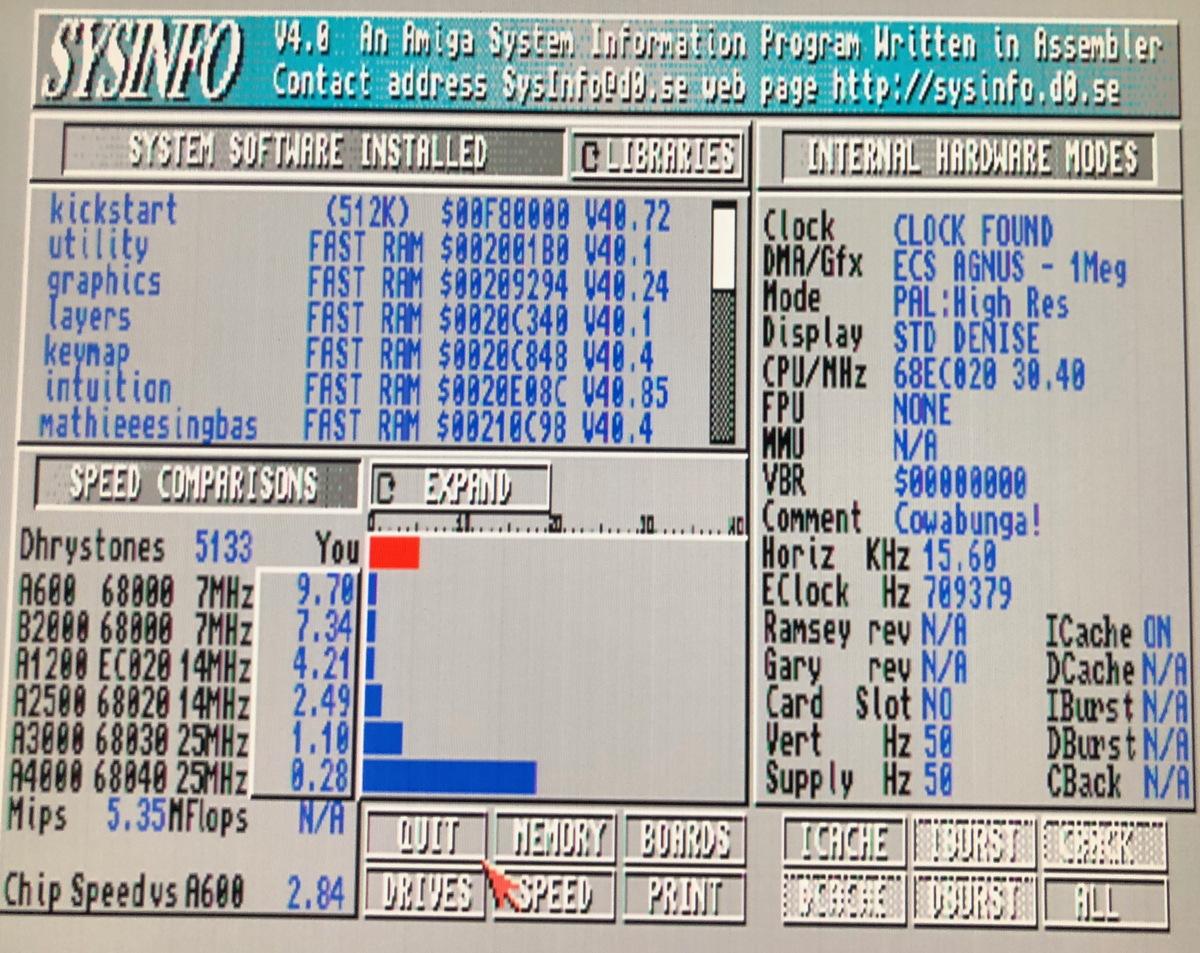

IDE très performant (plus de 5MB/s), voir photo SysInfo. 28Mhz (30 affiché par SysInfo).
La carte a un un jumper pour l’autoboot.

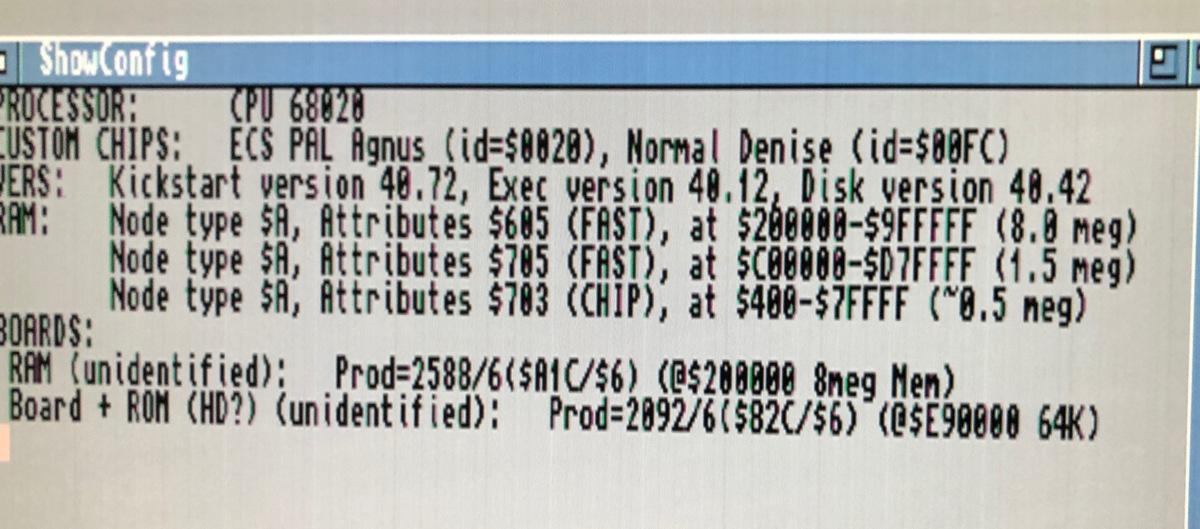

Pour la mémoire, différentes possibilités configurable via jumpers :
– 8MB+ 1,5MB Ranger +1 MB,
– 8MB sans Ranger,
– 6MB + 1,5MB Ranger + 1MB (pour utilisation avec une carte graphique),
– pas de mémoire.Cela en fait un parfait candidat pour une machine WHDload et plus….
Rien n’est encore fixé, la carte est encore en développement. Une fois terminée, elle sera commercialisé.

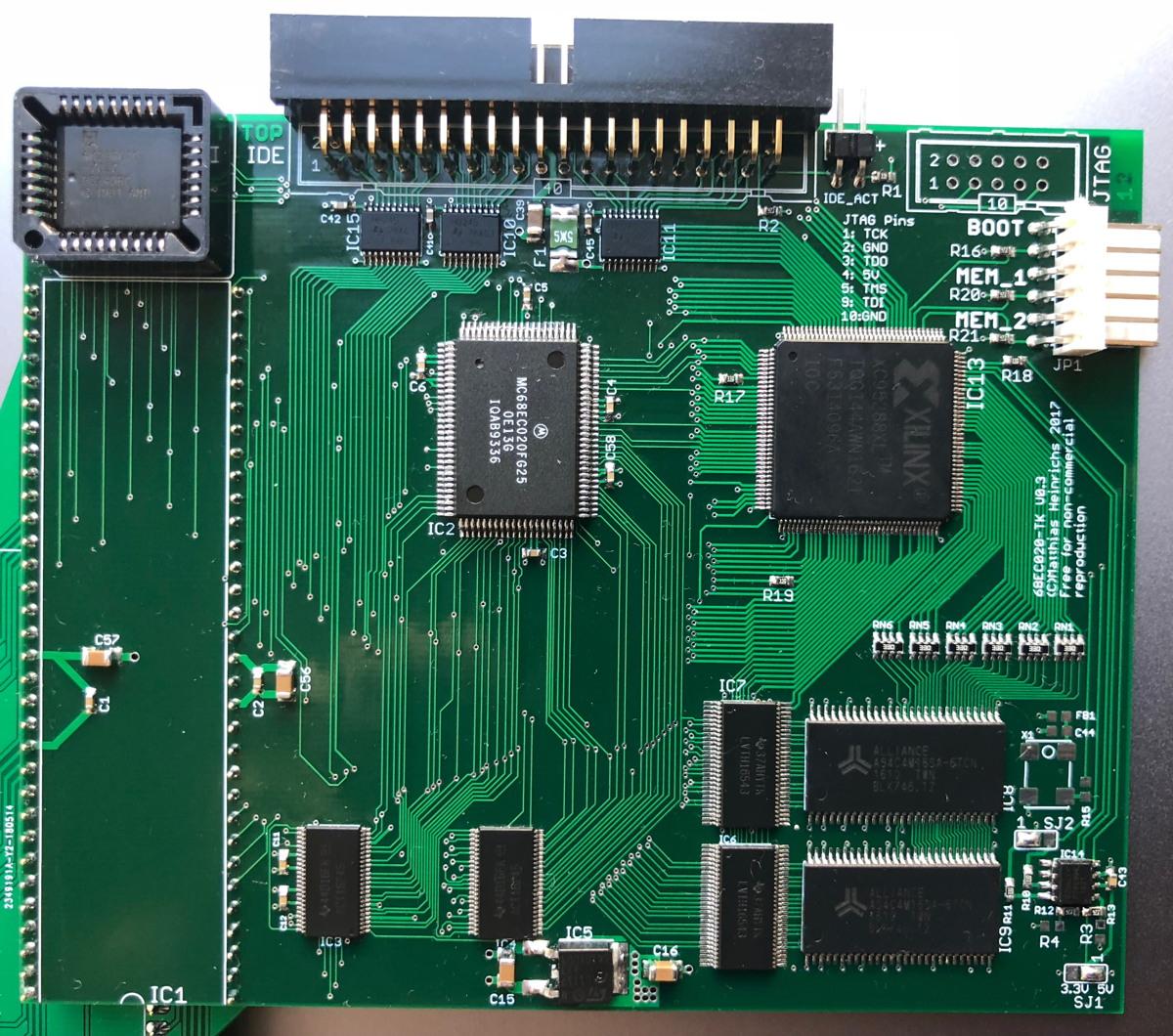

Ma carte terminé en photos…
lolof
-
Réponses
-
Doctor_itchy
- Level 3
- Messages : 78
le forum 1ak n’est pas accessible au publique , et on ne sais pas s’inscrire ?
la carte a l’air cool :) , pas de version avec du 030 ou 040 ?
- Level 4
- Messages : 107
Oups, un doublon !
- Level 4
- Messages : 107
Ha oui, tu as raison. Ce n’est pas visible sans inscription. Dommage.
Pas de version 040. Le même développeur a fait une version 030 avec 4MB, l’extension 64 MB est en cours de développement.
La carte CPU :
https://gitlab.com/MHeinrichs/68030tk
La carte IDE/Ram :
https://gitlab.com/MHeinrichs/68030tk-SRAM_IDE-interface

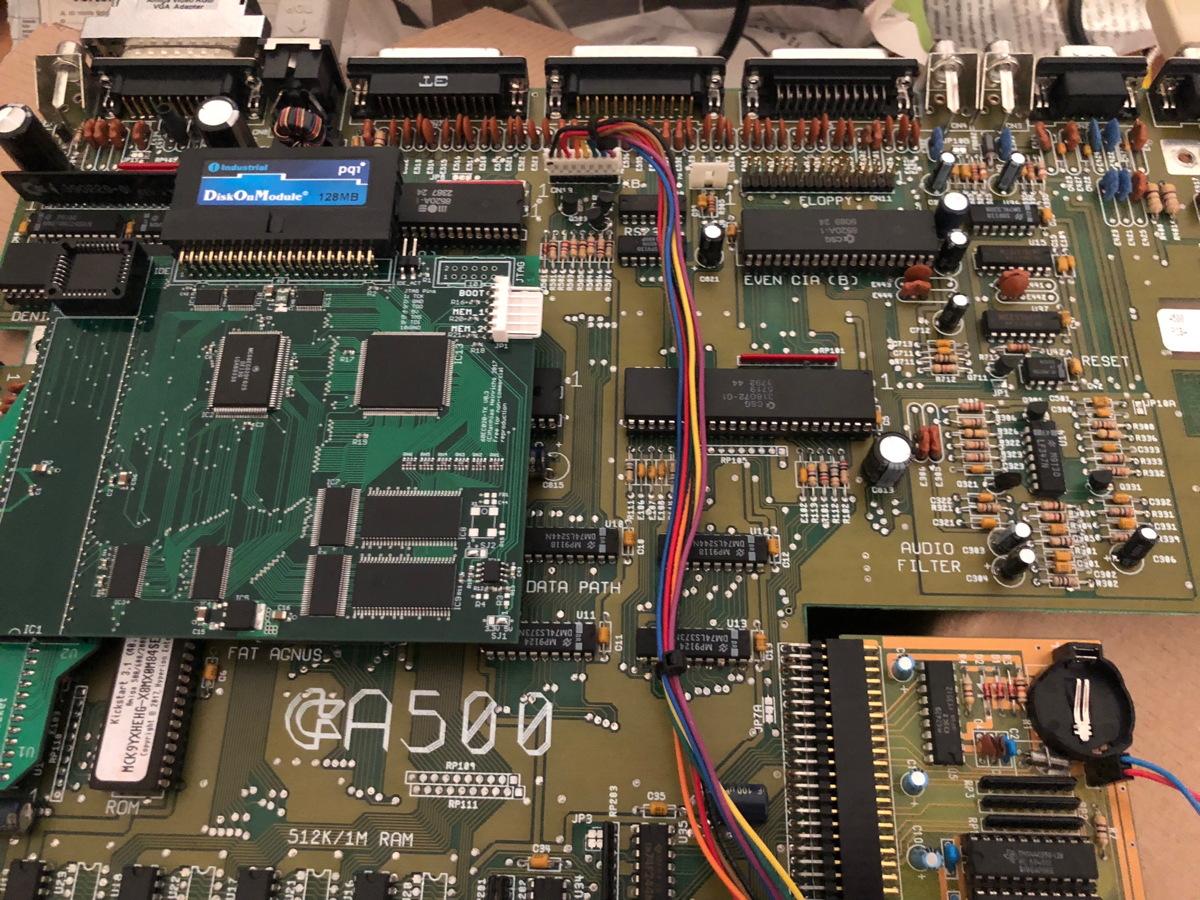

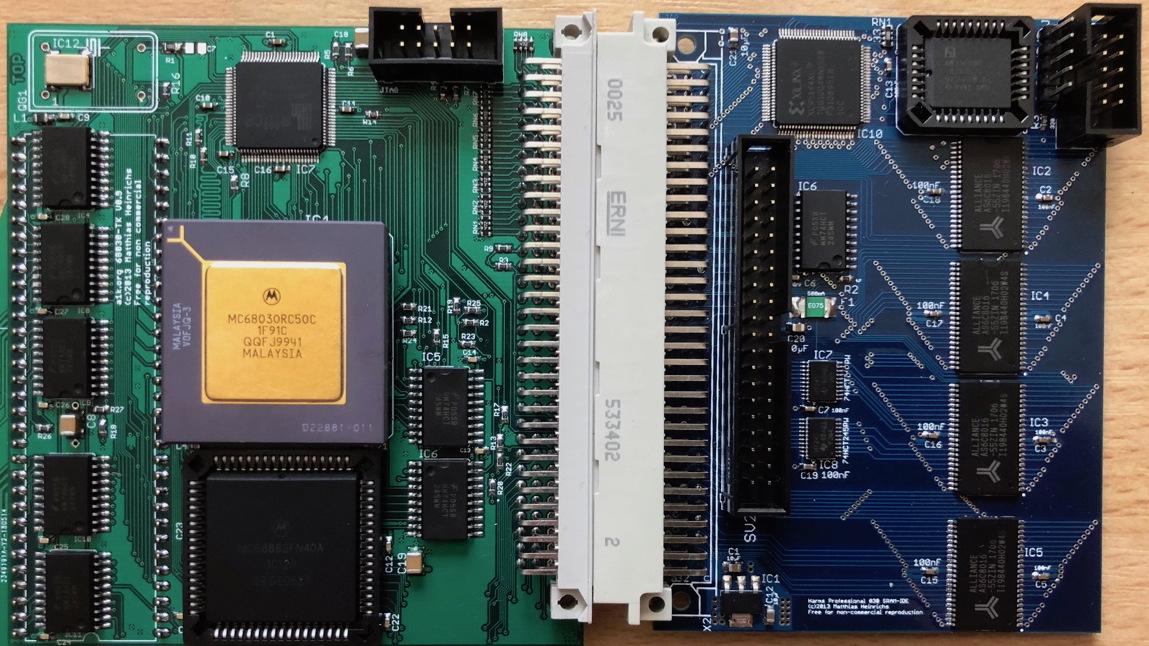

Une photo de ma 030 avec sa carte de 4MB. J’espère bientôt remplacer les 4MB par la 64…
- Level 3
- Messages : 78
celle la me plait plus :) , surtout l’extension ram !
j’ai une tf 530 , j’aimais bien son coté compact , mais il n’y as que 2mo de ram ( bon elle iras sur un a2000 qui a déja 8mo fast sur une carte externe , donc la les 2mo sont pas important sauf si on peu les passer en chip et plus en fast , mais 64mo c’est tentant :D , tu fait faire les pcb ou tu as acheté les pcb tout fait ?
- Level 4
- Messages : 107
Pour ces 2 cartes, j’ai acheté les Kits complet mais cela ne pose aucun problème de faire faire des PCB soi-même. Le hic, c’est qu’il faut au moins en commander 10 pour que le prix soit correcte.
J’attends avec impatience les 64MB qui libéreront l’espace Z2….. Je trouve cette carte magnifique! La 020 est aussi une très belle petite carte.
- Level 3
- Messages : 78
pour les pcb va voir ici https://jlcpcb.com/quote :) par 10 oui mais vu le tarif ^^
tu sais comment on pourrais s’inscrire sur 1ak ? ou il ne prenne plus de nouveaux membre ?
Bardock
- Level 12
- Messages : 1671
@lolof : super sympa ta carte en 030
– elle fonctionne sur A500+?
– tu as l’adresse pour les acheter en kit complet?
- Level 4
- Messages : 107
Oui cela fonctionne sur A500(+).
J’ai acheté les kits via a1k.org et je n’ai aucune idée comment faire pour s’y enregistrer maintenant. Cela fait déjà un certain temps que j’ai acheté le kit, je ne sais pas si il y en a encore. Mais bon, c’est assez simple de se faire son Kit sois-même…

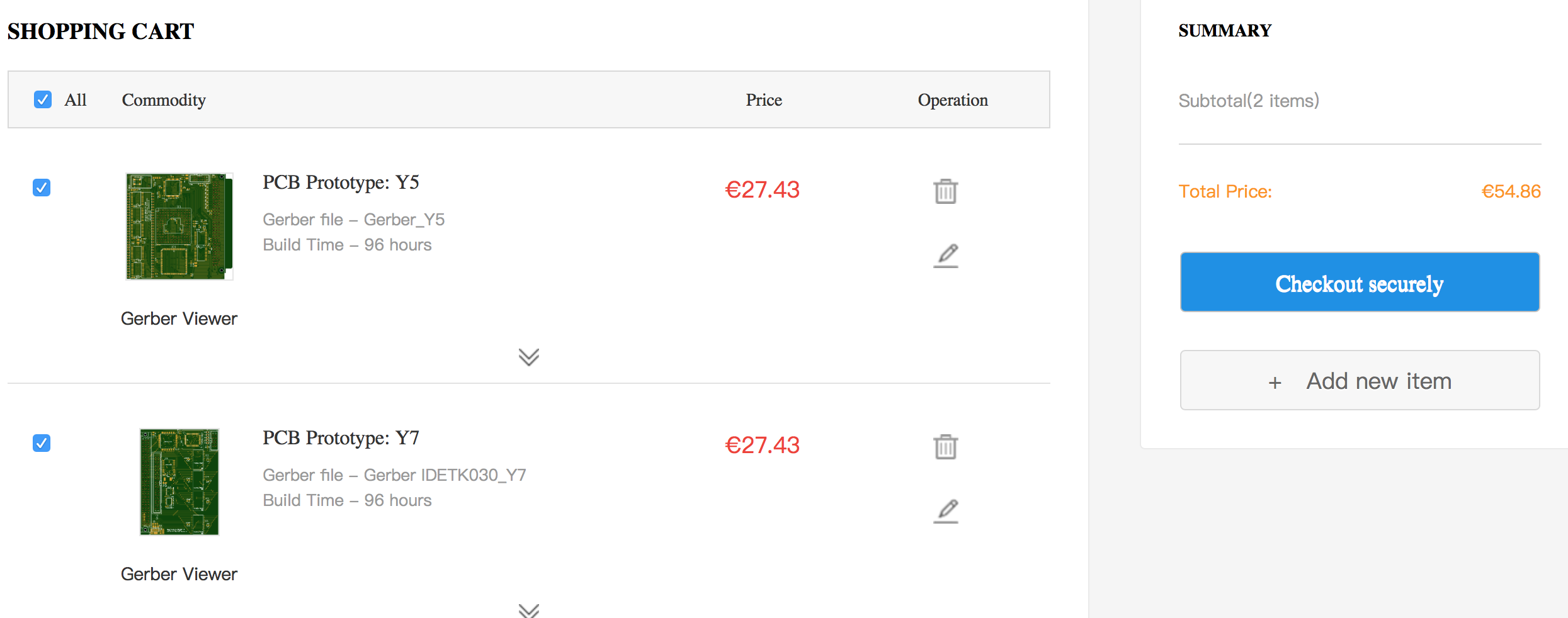

Pour JLCPCD, je connais. Il y en a pour 58€ de PCB plus +-15€ de frais de port via DHL. (10X carte CPU et 10X carte IDE/4MB). Il me semble que pour un montant comme celui-ci, DHL prélèvera des taxes.
- Level 3
- Messages : 78
ok , tampis pour le forum a1k c’est dommage , pas mal de truc interessant me semble s’y trouver :/
oui les tarif sont plus que raisonable ! la plupart des autres fabricant demande bcp plus !!! , j’ai des carte « picasso like » a faire faire la bas les schéma on ete trouver sur github ! j’aimerais commander un set de 10 carte , faire un essai voir si ça marche et si ça marche je proposerais les carte a prix coutant ici soit nue a souder et trouver les composant , soit montée testée si je trouve les composant ou en kit complet :) , je vais ptet inclure les schéma de ta carte avec etfaire idem , car bon avec un seul set j’ai assez ^^ sauf si tu fait faire les cartes a ce moment la je te prendrais un set ;)
- Level 4
- Messages : 107
Pour le moment je suis servi. Mais si j’en voulais une maintenant, j’attendrais que la carte 64MB soit terminé.
La PII que tu as trouvé, c’est probablement du même développeur, je ne connais que deux remake, celle-là et celle spécifique au GBA1000.

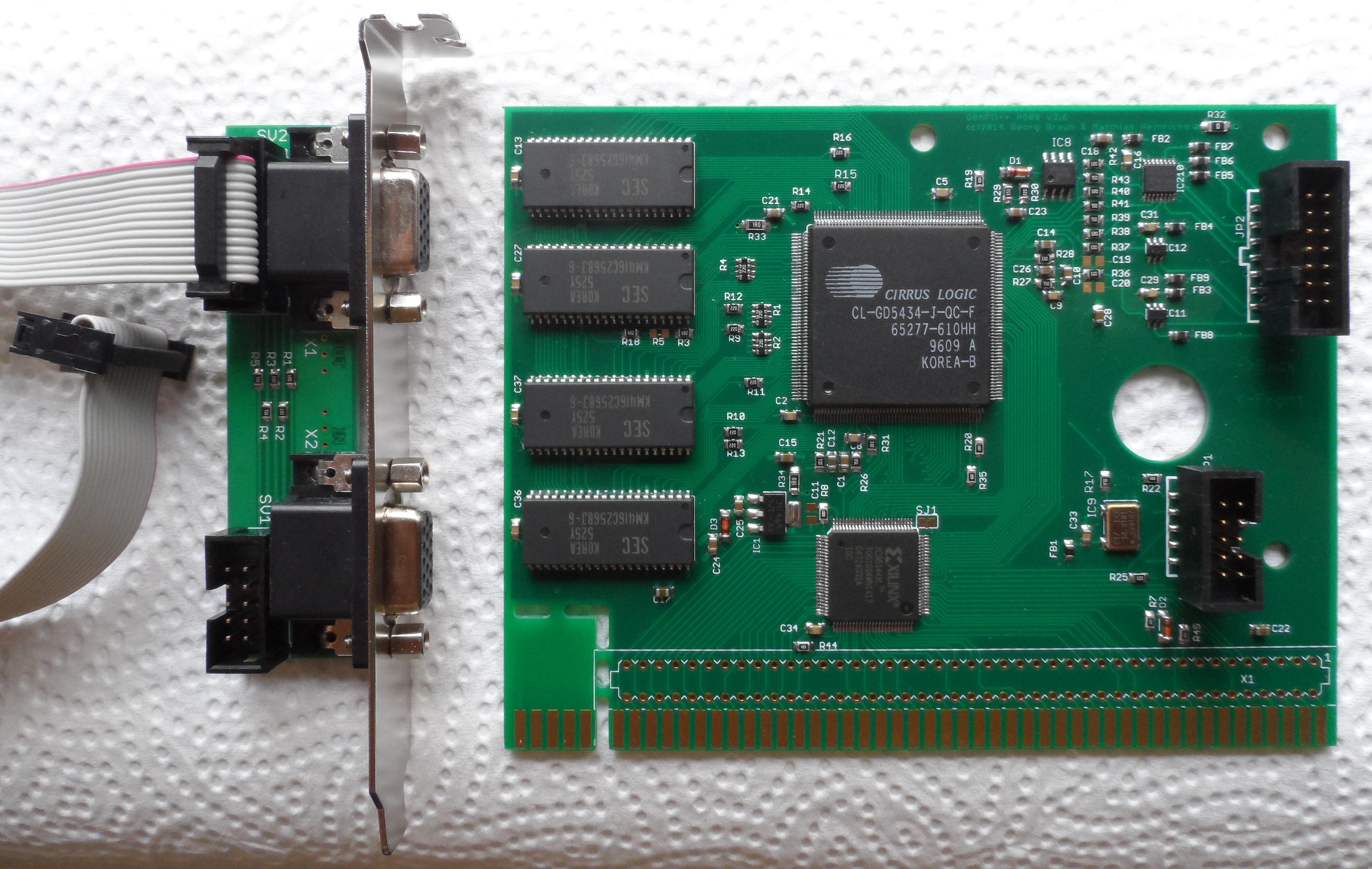

La voici, si c’est celle-là, tu peux y aller, elle fonctionne très bien.
Le GPU et la ram est achetable chez Utsource et les autres composants sont standard. Je les avais acheté chez Digikey, si je me rappel bien il y a une liste dans l’archive.
La carte est également commercialisé :
- Level 3
- Messages : 78
oui c’est celle la :) pour caler dans un a2000 avec la tf530 :) ( j’aurais bien aimer une picasso4 mais les tarif sur le net ne plaisent pas a mon banquier ^^) et celle çi le pcb ne reviendrais pas trop chere et j’ai les composant récuperé sur de vielle carte de pc (manque le xilink mais bon ça c’est une poignée d’euro sur le net :) ) content de savoir que la puce graphique se trouve encore en neuf :o
Jim Neray
- Level 22
- Messages : 7013
Merci pour le partage. Elle à l’air bien sympa cette petite carte.
