  • #46892

    nedi
    • Level 1
    • Messages : 20

    bonjour

    j ais un problème avec mon amiga 500 ci je lance un adf j ai des erreur de bloc avec kickstart 3.x mais pas avec un 1.3.

    avent que j installe classeact et newicons ca marche très bien avec la 3.x. mais bon je crois pas que le problème portrait venir de la

    meme en enlèvent la carte sd ca ne marche toujours pas et le lecteur de disquette ne fonctionne pas mieux que le gotec





    #46915

    nedi
    • Level 1
    • Messages : 20

    ares quelque teste mon problème avec la 3.x est lié a mes 8mo de fast .je continu mes recherche

    je commence a regretter de ne pas avoir pris une version 3.1.

    vendre un truc tout beugué c est pas genial tout est bon pour se faire du fric avec l amiga j ais l impression, j ai du acheter une version de workbench 3.1 cloento a 10€ pour avoir la lib workbench.librarie

    #46935
    Staff
    Jim
    Jim
    • Level 17
    • Messages : 3864

    Une barrette de ram défectueuse ?

    A500 Plus - 2Mo de Chip - 128Mo Fast - 8Gb CF - 68080@78Mhz (Vampire V2+ inside)
    A1200 - 256Mo Fast - 80Gb HD - 68060@96Mhz - Delfina DSP - Wifi PCMCIA

    #47031

    nedi
    • Level 1
    • Messages : 20

    je soupçonne l alim elle délivre de 2.5v pour 5v et tout juste 5v pour 12v.

    on vas m en prêter une pour voire ci ca march mieux

    #47062

    Doctor_itchy
    • Level 3
    • Messages : 75

    2.5v au lieu du 5v , c’est même entonnant que le mig démarre !  , essaie ton alim a vide aussi , mais  cette alim c’est la version légère ou lourde ? , un recap a ete fait de l’alim ? vu les tension il doit avoir des capa en court jus !!!

    #47121

    nedi
    • Level 1
    • Messages : 20

    c est une grosse alim de A500 surement condo d origine

    on m n a prêté une qui a les bon voltage a vide.

    il a bien marché quelque heur et la écran noir ( l alim a toujours un bon voltage).

    j ai tenté une manipe avec mon extension memoir qui devrais me donner un écran vert mais rien ne se passe.

    je vais attendre qu il refroidisse 1 heur et redémarrer pour voir



    #47123

    Doctor_itchy
    • Level 3
    • Messages : 75

    ecran noir , cpu ou rom , voir les contact si il sont bon sur ses deux chips ;)

    voir aussi si tu a bien les 5v sur les rom et ram ;)

    #47177
    Staff
    Jim
    Jim
    • Level 17
    • Messages : 3864

    Ah oui effectivement l’alim n’était pas glorieuse là  :wacko:

    Comme le suggère @Doctor_itchy commence par appuyer légèrement sur les chips cpu/rom avec le temps elle ne sont peut être plus plaquées comme il faut dans leurs supports.

    A500 Plus - 2Mo de Chip - 128Mo Fast - 8Gb CF - 68080@78Mhz (Vampire V2+ inside)
    A1200 - 256Mo Fast - 80Gb HD - 68060@96Mhz - Delfina DSP - Wifi PCMCIA

    #47207

    nedi
    • Level 1
    • Messages : 20

    mon super agnus chauffe beaucoup et rien n a évolue je crois qu il a grillé.

    j ai rendu l alim que l on ma prêté de peur de trop insister et de l endommagé (j ai quant même jeté l éponge a 6h30 et je suis allé me coucher )

    je crois que je vais pas insister avec c est carte mère , je vais tenter d en trouver une de 500+.

    j ais des teste a faire sur une tf530 non fonctionnel que j ai acheté et reçu ce matin,  je crois que c est plus prudent de la tester sur un A500 fonctionnel.



    #47255

    Doctor_itchy
    • Level 3
    • Messages : 75

    une tf530 ! oui il faut une machine qui marche pour ça :) , sauf le cpu ^^ , l’aguns est chaud comment ? tu sais laisser le doigt dessus ou pas ??



    #47259

    nedi
    • Level 1
    • Messages : 20

    l agnus est très chaud c est limite pour laisser son doigt dessus il chauffe en premier en direction de paula.

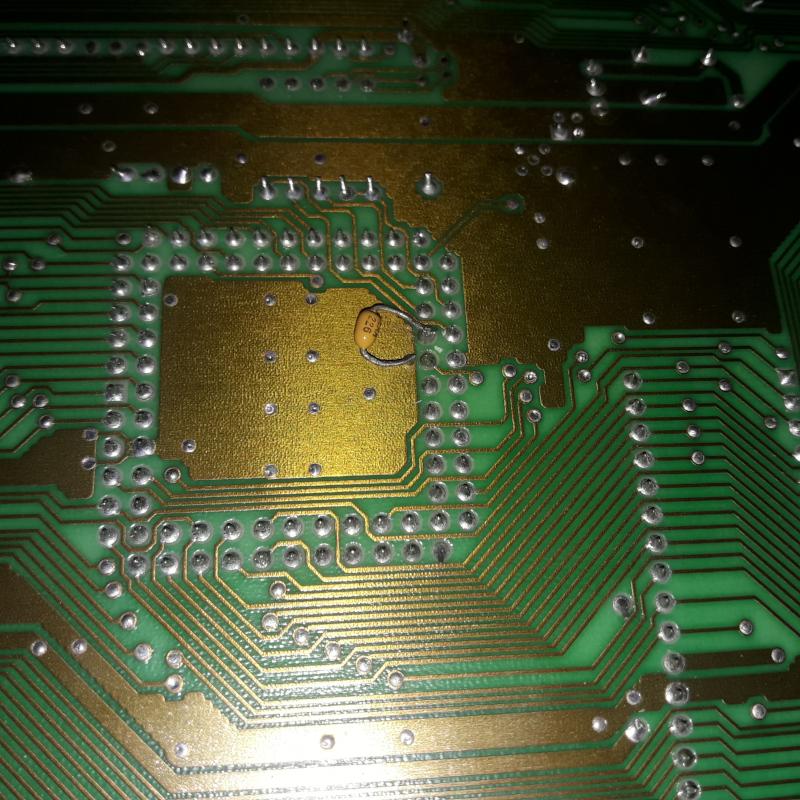

    après mas carte mère( rev8)  a un truc étrange je crois , elle a un condensateur dessous relier a 1 soudure du support de agnus  et a au milieu du support .

    #47261

    nedi
    • Level 1
    • Messages : 20

    agnus

    #47262

    Doctor_itchy
    • Level 3
    • Messages : 75

    etrange , non pas forçément , a l’époque on vendait les proto de carte mere au client , qui avais subit des mod du style ou des ic rajouter en piggyback et fil volant fixer a la colle chaude ;) , surement une des premiere  carte ou il a du manquer un capa sur le routage ;)

    pour la chauffe , vérifie que toute les soudure sont ok et   si pas un cc quelque part !

    met ton testeur en mode tension , la sonde noir fixée sur une masse du pcb et avec le fil rouge tu sonde toute les pin du agnus ( avec le pinout du agnus a coté de toi ) tu doit avoir du 5v sur les VCC ,  0v sur les VSS , et sur les autre pin tu doit avoir moins de 5v (data on 4.5v +-  et si c’est des data bus entre 0 et 4.5v !   apres si l’agnus est ultra chaud il est soit mort soit un autre composant lui envoie du jus ou il faut pas et va bientot mourrir !



    vu la difficulté a trouver un agnus et le prix qui peu etre délirant , acheté un 500 complet fonctionel sera surement plus economique , car si agnus est mort , il est possible que d’autre on suivis !!!

    #47373

    nedi
    • Level 1
    • Messages : 20

    après vérification des tensions

    les vcc sont a 5v

    les wss a 0v

    les autre broche sont entre +de 0v et 5v max

    j ais vérifier les tension au  possesseur rien de plus de 5v et les gnd a 0v

    pour la RAM il y a un truc étrange sur l avent dernier patte en haut a gauche (je connais pas le numéro) la tension est un peu différente ( 1.25v sur u20, 0.92v sur u21, 1.04v sur u22, 1.04v sur u23).

    j ai retiré u20 et mesurer la tension a la borne étrange mais elle reste a 1,25v donc c est un IN.





    #47374

    Doctor_itchy
    • Level 3
    • Messages : 75

    5V max , sur les data bus c’est bizzard , sur les ram 1v+- c’est rien , ça commute tres vite ;)
