Connexion amiga sur TV

Forum Amiga Hardware Connexion amiga sur TV

This topic contains 9 réponses, has 6 participants, and was last updated by demether demether il y a 1 semaine et 2 jours.

10 sujets de 1 à 10 (sur un total de 10)

Partager sur vos réseaux sociaux préférés :
Facebooktwitterredditpinterestlinkedintumblrmail

  • Auteur
    Messages
  • #83354

    Bruno3101
    • Level 0 - Newbie
    • Messages : 3

    Bjr à toutes et tous.

    Confinement aidant, j’ai ressorti ma console inactive depuis….houhou. la nuit des temps.

    J’ai un soucis de raccordement je n’ai plus de vieil écran d’ordi mais un écran télé. Je suis un peu perdu pour le raccordement. Pouvez vous m’aider ?

    Merci

    Bruno



    #83356
    Staff
    Aladin
    Aladin
    • Level 23
    • Messages : 8478

    bienvenu, ta console c’est une cd32 ou une cdtv? (les deux seules consoles amiga)

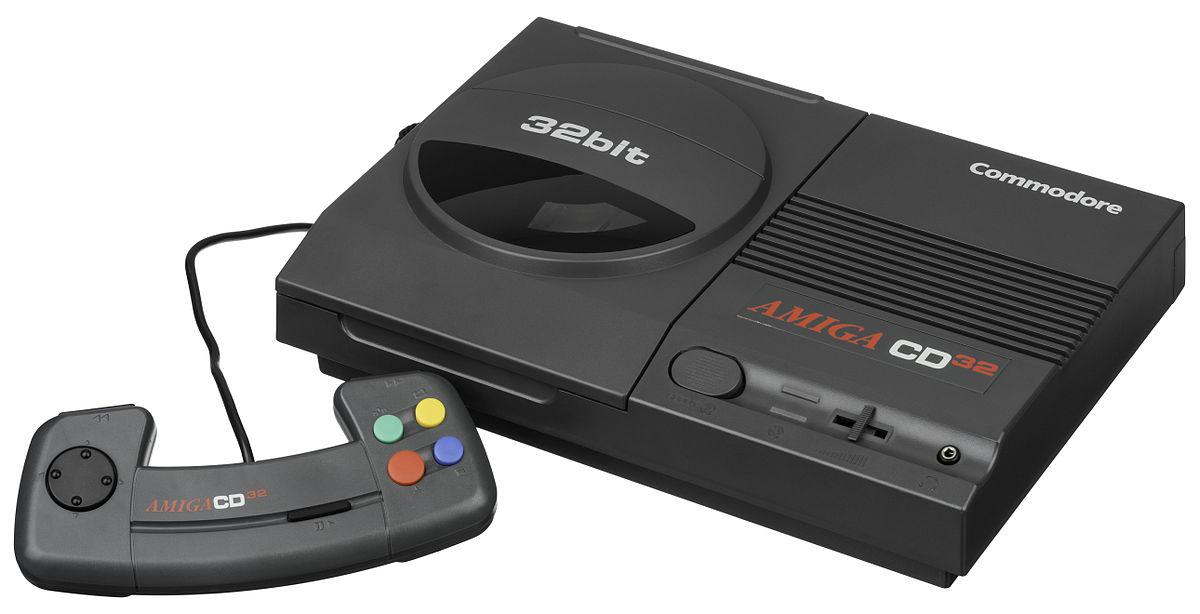

    https://fr.wikipedia.org/wiki/Amiga_CD32

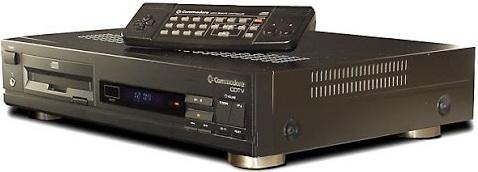

    https://fr.wikipedia.org/wiki/Amiga_CDTV



    Pour un ordinateur amiga (sortie vidéo en connecteur db23) et une tv, faut utiliser un câble péritel (db23->péritel, avec les moniteurs 1084s ou autre c’est un câble db23->db9). Il n’y a pas de composant dans les câbles, c’est juste du « rebrochage » selon le connecteur. (attention si tu as une cd32, le connecteur de sortie est différent de la db23 standard, c’est un mini-DIN 8 broches)

    #83401
    drivepower
    drivepower
    • Level 2
    • Messages : 39

    !!?? Je n’avais aucune idée que ces machines avaient existé !!!?

    Belle marque quand même Commodore…

    DrivePower
    Amiga 500+512K
    Moniteur 1084S
    Quickshot

    #83436

    Bruno3101
    • Level 0 - Newbie
    • Messages : 3

    bjr, je veux remettre en rte ma console A600

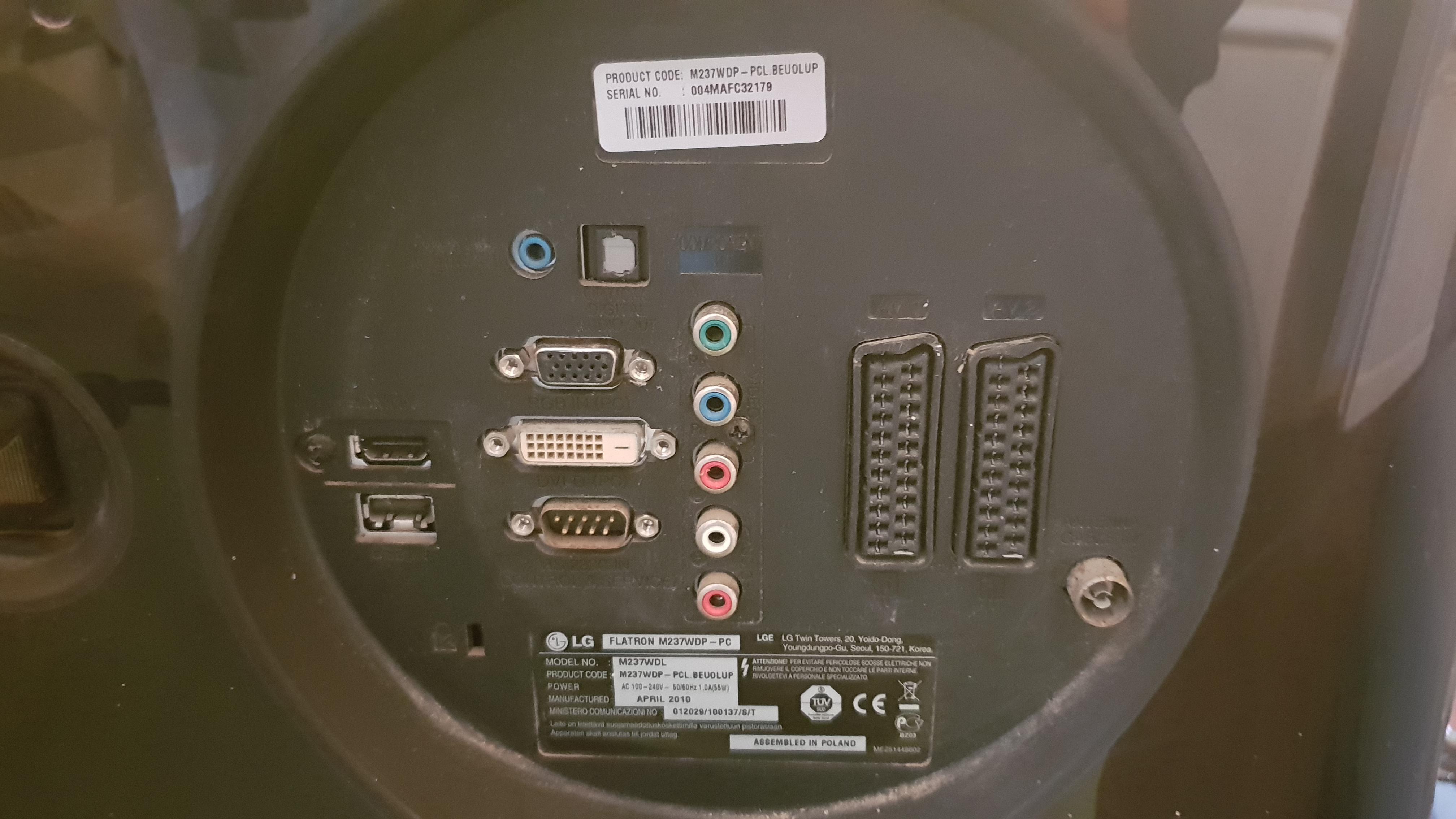

    mais je butte sur le raccordement avec un écran tele ; quelle connectique ? quel port ? je joint les photos de l arrière de la console et de mon ecran .Merci votre aide

    #83440
    Staff
    Aladin
    Aladin
    • Level 23
    • Messages : 8478

    Le truc plein de touches sur ton unité centrale, c’est un clavier :)

    Pour ton ordinateur amiga 600, il faut que tu utilises le cable DB23/péritel fourni avec le a600. Si tu ne l’as plus, tu devras en recommander un (ou le fabriquer).

    /Edit: J’ai regroupé tes deux topics

    #83462

    Bruno3101
    • Level 0 - Newbie
    • Messages : 3

    hihihih

    j ai bien saisi que le truc avec les touches c’etait l unité centrale.

    non je n ‘ai plus le cable peritel.  la connectique femelle db 23 se branche sur ,la connexion  » video  » de la console je suppose .

    en tout cas merci pour ton retour

    bruno :good:



    #83464
    Staff
    Aladin
    Aladin
    • Level 23
    • Messages : 8478

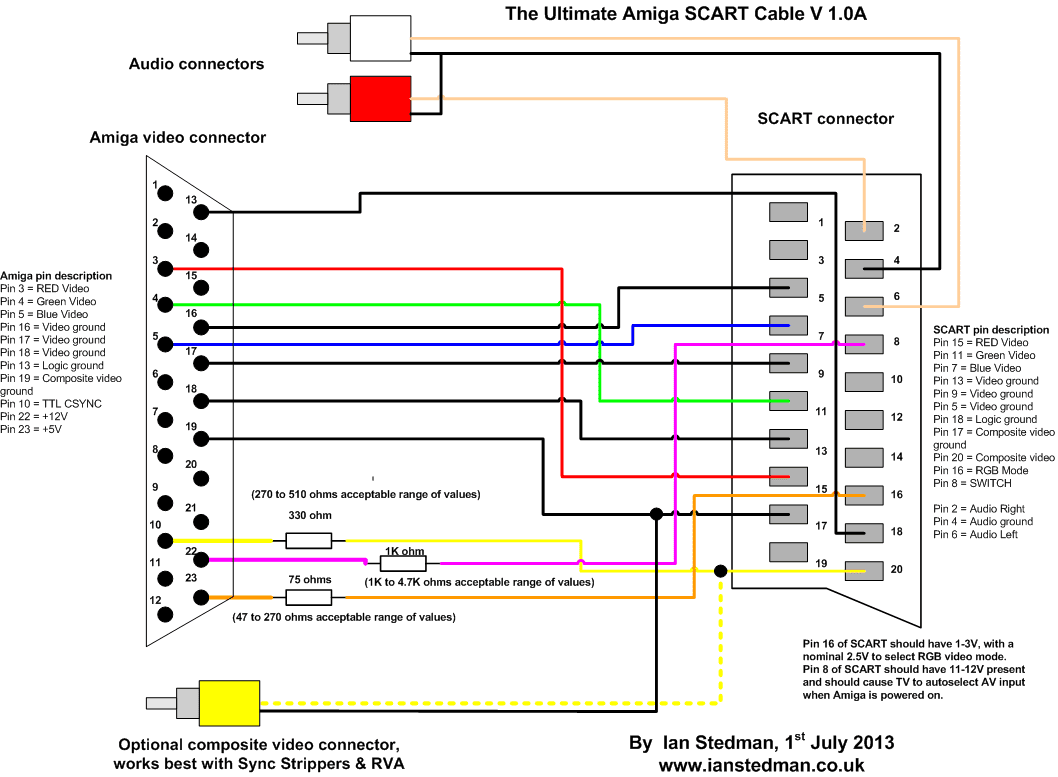

    Un schéma du câble:

    #83468

    slack
    • Level 3
    • Messages : 60

    Bonjour Bruno3101,

    Pour information, les condensateurs de ton amiga 600 ont dépassé leur durée de vie. Ils ont commencé à répendre sur ta carte mère un liquide acide qui va l’abîmer.

    Si tu as des compétences en électronique, tu peux les changer toi même. Sinon  et si tu veux conserver ton 600 encore quelques années, confie le à un professionnel qui le fera pour toi. Ton alimentation aussi mérité d’être contrôlée.

    Actuellement au travail, je ne peux pas détailler d’avantage mais ne tarde pas.

    Je te souhaite beaucoup de plaisir avec cette machine attachante.



    #83537
    Kaeril
    Kaeril
    • Level 3
    • Messages : 75

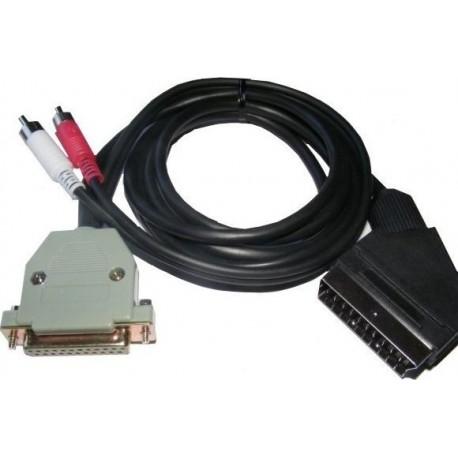

    Hello, je te confirme que le câble présenté par @Aladin est le bon, c’est celui que j’utilise pour mon 600. Ça se branche bien sur la sortie marquée Video, avec les petites fiches rouge et blanche (elle peut parfois être noire, c’est pareil) pour le son, et de l’autre côté la Péritel pour ta télé.

    Tout comme @slack je t’invite à faire contrôler en urgence l’état de ton 600 à l’intérieur et à remplacer les condensateurs. Je sais qu’on a tendance à insister lourdement là-dessus ici, mais c’est pour de bonnes raisons, ces condensateurs ont largement dépassé la durée de vie pour laquelle ils avaient été conçus et ils causent des dommages graves dans ton Amiga, même si en apparence il semble bien fonctionner. Si tu ne te sens pas de faire ça toi-même, il y a quelques spécialistes qui peuvent s’en charger pour toi, n’hésite pas à demander de l’aide !

    #83563
    demether
    demether
    • Level 4
    • Messages : 106

    va falloir que je me penche sur mon 1200, j’ai honte mais j’ai pas encore fait les condos dessus !
