    Bonjour,

    Est-ce que quelqu’un a déjà réalisé ce montage ?

    http://amigadrive.blogspot.fr

    (mon lecteur interne fonctionne parfaitement donc j’ai décidé d’en faire une version externe)

    J’ai commencé mais pas encore terminé. J’ai modifié mon A500 pour sortir DF0 sur le port floppy externe. J’ai commencé à souder les composants sur la carte d’interface.

    Je mettrai des photos au fur et à mesure de mon avancée.

    A+

    Retrogamer diver



    #1528
    Staff
    Jim
    Jim
    • Level 18
    • Messages : 4407

    Ah non pas essayé mais c’est avec plaisir que je verrais les photos de tes avancées sur la question ^^

    A500 Plus - 2Mo de Chip - 128Mo Fast - 8Gb CF - 68080@85Mhz (Gold2.12 RC2 x12)
    A1200 - 256Mo Fast - 80Gb HD - 68060@96Mhz - Delfina DSP - Wifi PCMCIA

    #1564
    didifart
    didifart
    • Level 4
    • Messages : 105

    Bon.

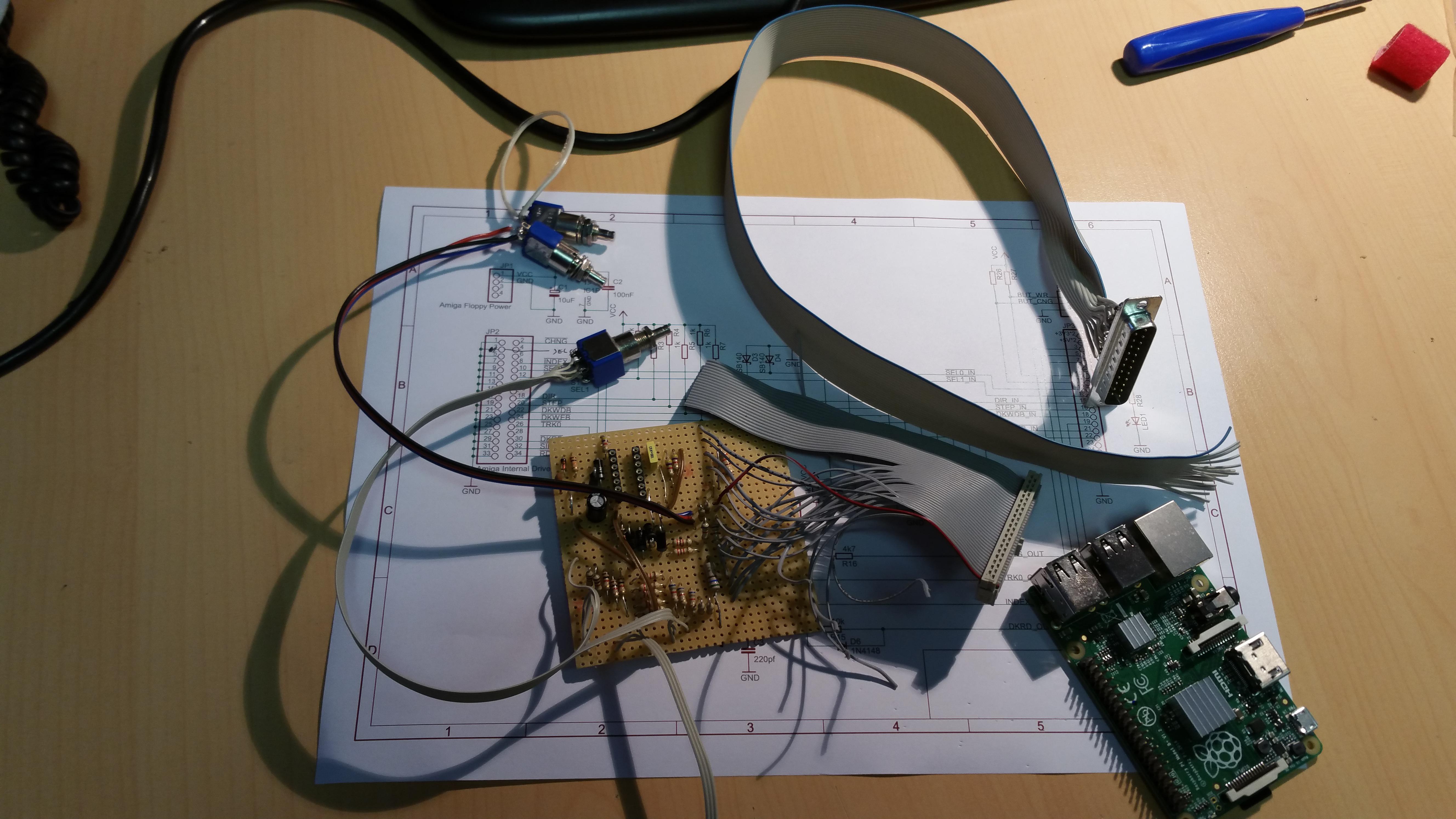

    J’ai vérifié et corrigé quelques erreurs sur ma protoboard. (celle du site est mal légendée et ce n’est pas facile de suivre.)

    J’ai soudé la nappe 40p vers le RPI (nappe d’un disque IDE) et câblé les 2BPs et l’inverseur (choix DF0/DF1 sur port externe – j’ai modifié dans l’AMIGA pour sortir DF0 sur un port non utilisé du DB23)

    Me reste à câbler 2 leds et la DB23 à la carte protoboard.

    une petite image :

    AMIGA PI DRIVE

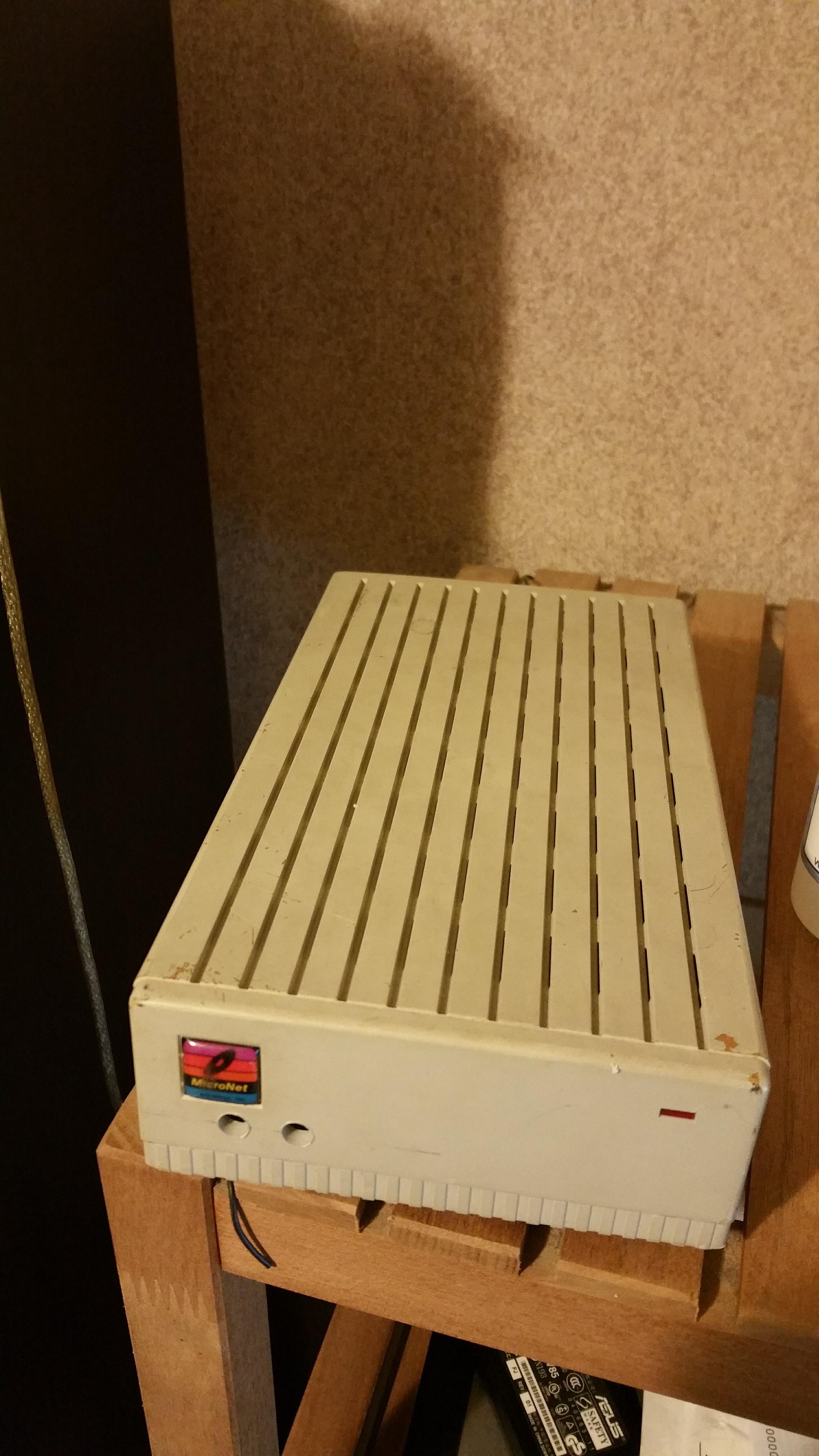

    un vieux boitier de disque dur scsi fera l’affaire…

    boitier

    Je vais tester au départ avec un RPI B+ avec alim externe. Si c’est bon je passe au RPI zéro qui pourra être alimenté par le port DB23 de l’AMIGA (250mA maxi).

    a suivre donc.

    Retrogamer diver

    #1573
    Staff
    Jim
    Jim
    • Level 18
    • Messages : 4407

    Génial super les photos. Courage pour la suite  :good:

    A500 Plus - 2Mo de Chip - 128Mo Fast - 8Gb CF - 68080@85Mhz (Gold2.12 RC2 x12)
    A1200 - 256Mo Fast - 80Gb HD - 68060@96Mhz - Delfina DSP - Wifi PCMCIA

    #1612
    didifart
    didifart
    • Level 4
    • Messages : 105

    Bon, après avoir passé la soirée à souder de la nappe….

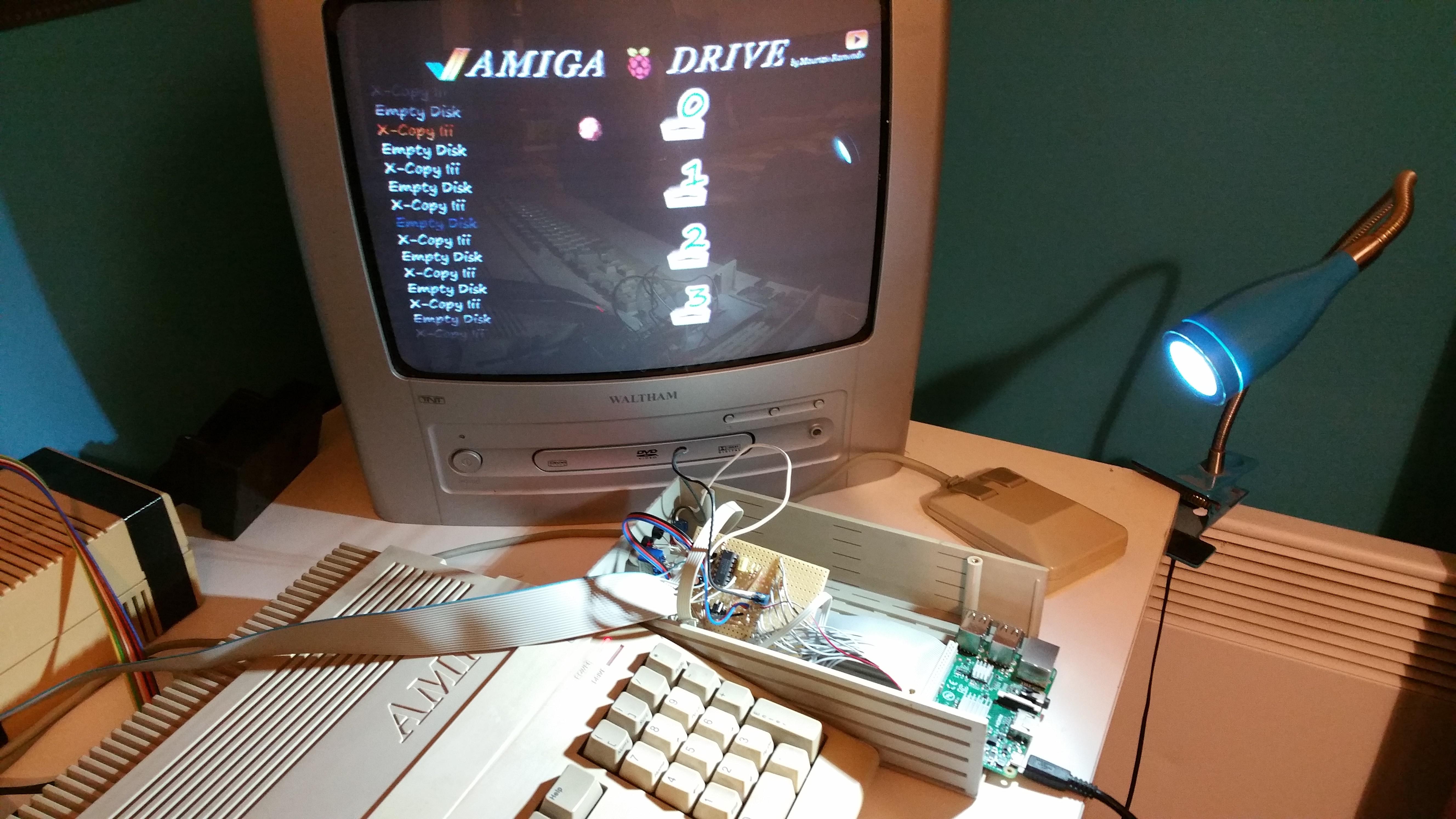

    Premiers tests :

    tests

    Disque interne en DF1 et disques externe en DF0 et DF2 (affiché DF1)

    Bon, je vais me trouver une micro SD de 32Go et il me reste à tester avec un R-PI zéro. Le boitier est percé et les LEDS sont en place.

    Pour l’instant et comme j’utilise un PI B+, j’ai mis une alimentation USB externe. Si ça marche avec le PI zéro, je pourrai utiliser le 5v de l’AMIGA.

    Je pense que je vais réfléchir à un schéma à base de ‘level shifter’ plutôt que des composants discrets. Aussi faire une version interne plus compacte. Bon plus de photos ce WE.







    Retrogamer diver

    #1619
    jean3.5
    jean3.5
    • Level 5
    • Messages : 224

    sympa ce projet.

    bien pour recycler un vieux RPi qui ne servirait plus.



    #1623
    didifart
    didifart
    • Level 4
    • Messages : 105

    Oui, mais j’ai acheté un RPI zero exprès, le B+ m’a permis de valider la carte. J’utilise pas mal de R-PI (du B première génération au R PI-3 ou même le récent R-PI zero W). Donc, je n’ai jamais un R-PI inutilisé :-) :-)

    L’avantage du PI zéro c’est surtout sa consommation…et la compacité



    Retrogamer diver

    #1649
    Staff
    Jim
    Jim
    • Level 18
    • Messages : 4407

    Question: Du coup un jeu en disquette qui n’accepterait de partir que du df0: tu peux switcher pour que ton floppy interne redevienne un df0 à la volée ou c’est bloqué en df1 ?

    A500 Plus - 2Mo de Chip - 128Mo Fast - 8Gb CF - 68080@85Mhz (Gold2.12 RC2 x12)
    A1200 - 256Mo Fast - 80Gb HD - 68060@96Mhz - Delfina DSP - Wifi PCMCIA

    #1651
    didifart
    didifart
    • Level 4
    • Messages : 105

    En fait, j’ai modifié le câblage interne de l’Amiga et ai ajouté un switch. Je peux donc ‘forcer’ le lecteur interne à être un DF1 ou DF0. En configurant le PI-DRIVE pour être aussi au choix DF0 / DF1. Je peux booter sur le R-PI (DF0) et switcher les D7 d’un jeu grace au bouton ‘change’. c’est à peu de chose près le même fonctionnement qu’un GOTEK ou un HXC. MAis le gros avantage c’est qu’il suffit de copier les .ADF sur la carte µSD et il y a un écran de sélection graphique !

    La vidéo sur le site de l’auteur parle d’elle même.

    :-)



    Retrogamer diver

    #1800
    didifart
    didifart
    • Level 4
    • Messages : 105

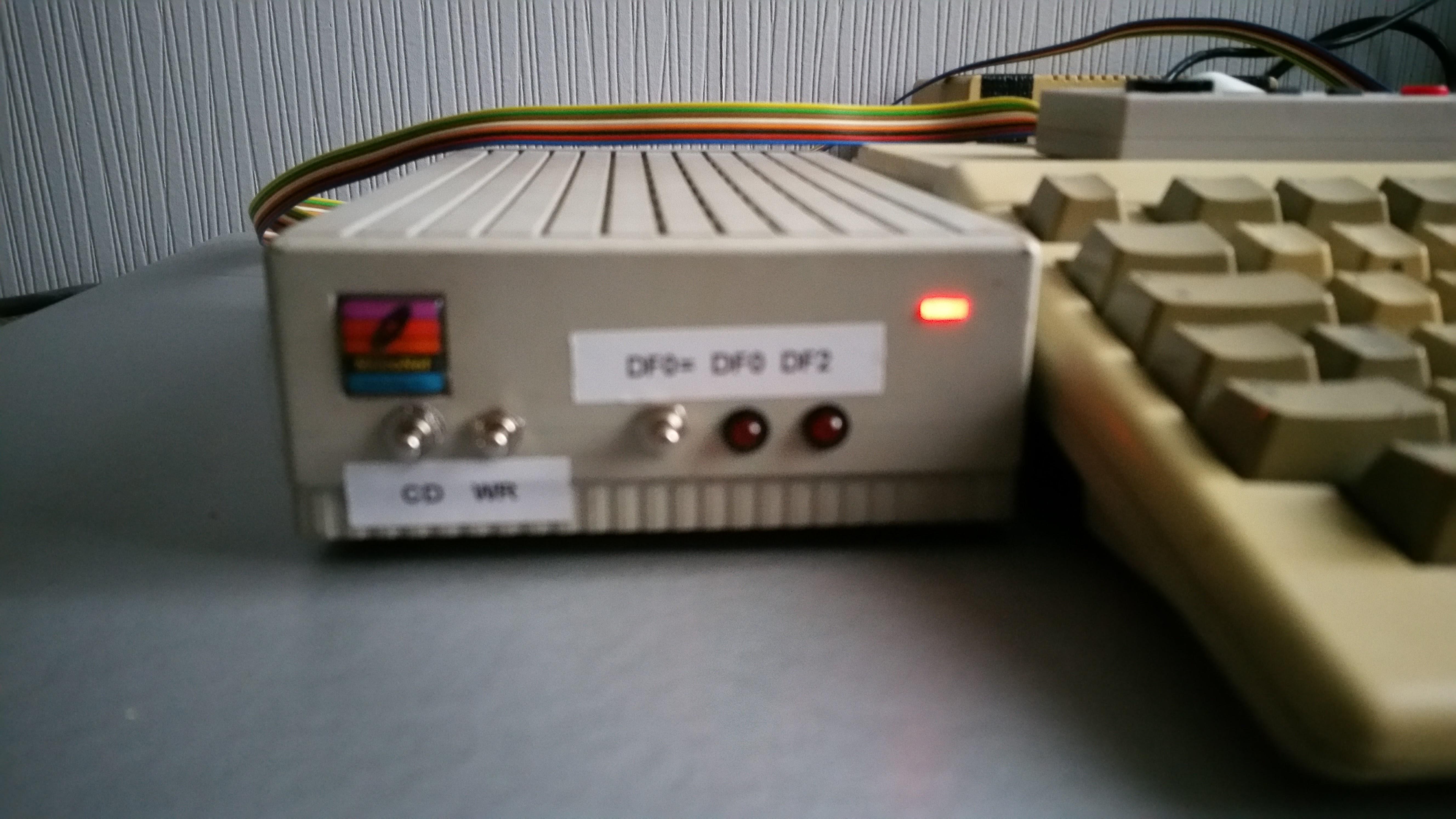

    Travail bien avancé :

    rpi-1

    Rpi-2

    On ne le voit pas mais DF0 clignote suivant la sélection

    J’ai quelques soucis si je boote sur le floppy interne avec l’interface branchée (je vais faire un peu d’investigation). Mais le principal c’est que je puisse accèder à la logitheque très facilement via l’écran de sélection

    Ce qui est dommage c’est que la personne qui a fait ça ne réponds plus depuis 2 ans. Il devait mettre le code source dispo mais ne l’a jamais fait.



    Retrogamer diver



    #1806
    Staff
    Jim
    Jim
    • Level 18
    • Messages : 4407

    Merci pour les précision sur le df0: / df1:

    Et je vois que le weekend à été bien productif  :good:

    A500 Plus - 2Mo de Chip - 128Mo Fast - 8Gb CF - 68080@85Mhz (Gold2.12 RC2 x12)
    A1200 - 256Mo Fast - 80Gb HD - 68060@96Mhz - Delfina DSP - Wifi PCMCIA

    #1808
    didifart
    didifart
    • Level 4
    • Messages : 105

    Oui. J’ai testé avec un PI zéro mais ça ne fonctionne pas. Le noyau est probablement différent et n’ayant pas les sources, je ne peux pas le recompiler.

    Bon pas grave, ça marche quand même.

    Retrogamer diver

    #7559
    didifart
    didifart
    • Level 4
    • Messages : 105

    Un petit update. J’ai récupéré une version pour le pi zéro et testé, ça fonctionne très bien. Je peux même me passer d’alimentation externe et utiliser le 5v fourni par l’Amiga.

    J’ai récupéré aussi une version où on peut connecter un écran sur le R-PI pour visualiser les D7 en cours. Cette version permet aussi l’ajout d’un rotacteur permettant de sélèctionner les D7 sans passer par l’AMIGA. Test à venir bien sûr. (après mes vacances)



    Retrogamer diver

    #7609
    Staff
    Jim
    Jim
    • Level 18
    • Messages : 4407

    Cool ca ! On attend ton retour alors et en attendant profites bien des vacances   B-)
