    Bonjour,

    Ayant récupéré un Amiga 500 donné pour « mort », j’ai simplement ôté la carte d’extension présenté en photo ci-dessous pour que l’Amiga démarre sur son kickstart 1.2.

    Imaginant qu’il s’agisse bien d’une carte d’extension, je souhaitais avoir vos avis sur la chose, puisqu’il m’est impossible de l’identifier sans l’ouvrir, et j’aurais voulus savoir si ce boitier était répandu car je n’en ai jamais vu et sur le net, rien vu de tel jusqu’à présent.

    Merci de votre aide !

    EXT1EXT2EXT4EXT3

Affichage de 15 réponses de 1 à 15 (sur un total de 18)

Partager sur vos réseaux sociaux préférés :
Facebooktwitterredditpinterestlinkedintumblrmail

  • Auteur
    Réponses
  • #79084
    halifax
    • Level 8
    • Messages : 637

      Hello, c’est une A501 pour A500+ ou 500.

      Tu peux déjà l’ouvrir, c’est sûr que la pile à coulé ;)

      http://www.steel-alive.fr

      https://www.youtube.com/channel/UC4jetvuTec1IT5ugFbwl2lA?view_as=subscriber

      https://www.facebook.com/steel.alive.31



      #79085
      halifax
      • Level 8
      • Messages : 637

        http://amiga.resource.cx/exp/a501

        http://www.steel-alive.fr

        https://www.youtube.com/channel/UC4jetvuTec1IT5ugFbwl2lA?view_as=subscriber

        https://www.facebook.com/steel.alive.31

        #79087
        aRMAneSk
        • Level 2
        • Messages : 35

          Hello, c’est une A501 pour A500+ ou 500. Tu peux déjà l’ouvrir, c’est sûr que la pile à coulé ;)

          Merci ! Je m’en occupe ce soir. J’espère que les dégâts ne sont pas importants.

          J’imagine que je vais devoir remplacer par une CR 2032…



          #79091
          かすりん (Kathleen)
          • Level 9
          • Messages : 849

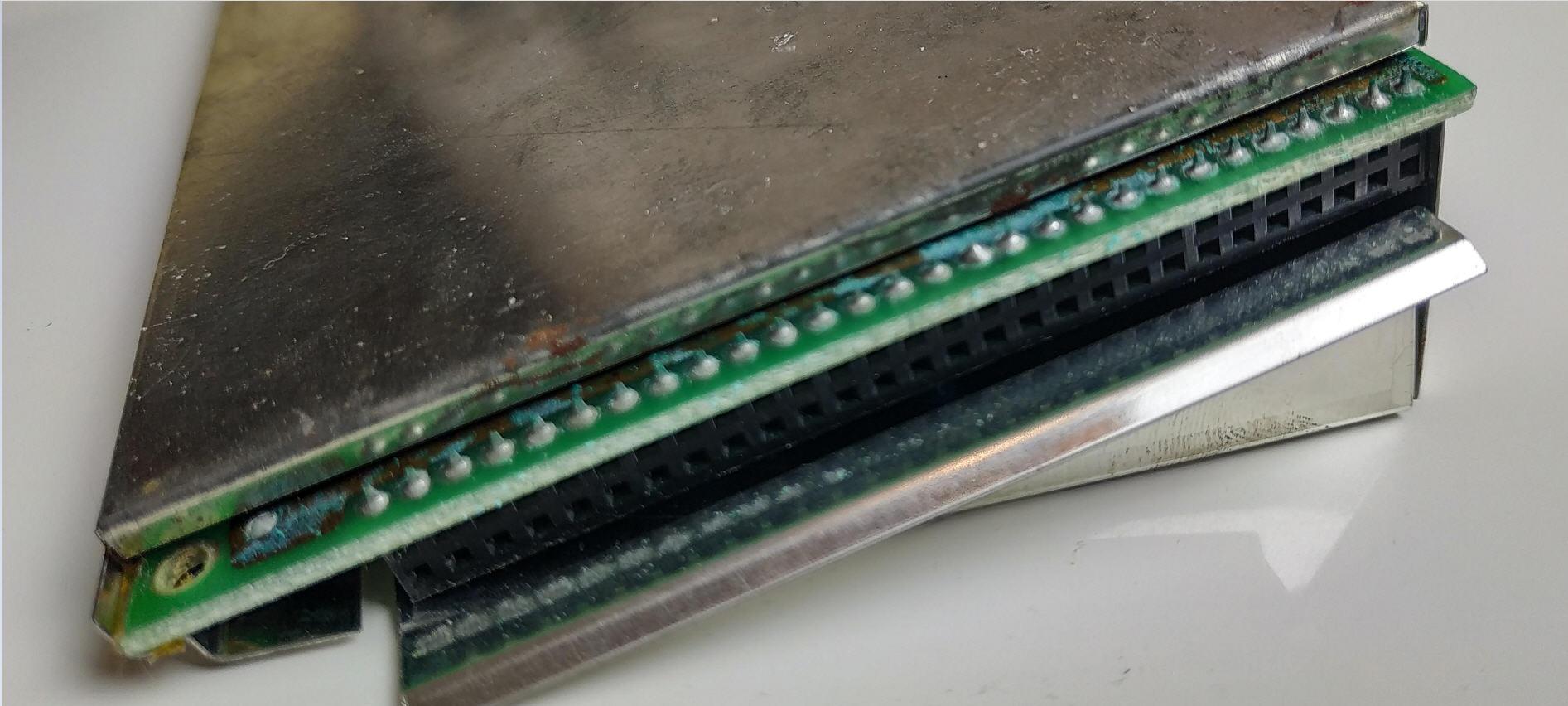

            En effet, on voit clairement que il y a du vert de gris près du connecteur

            @halifax, il n’y a pas de risques que ce soit remonté sur la carte mère de l’amiga ?

            #79093
            aRMAneSk
            • Level 2
            • Messages : 35

              J’imagine que le retrait à été fait à temps. Dans une des vidéos d’halifax justement il explique comment nettoyer ces oxydations liées aux coulures avec un nettoyant de carburateurs pour moto, je pense que je vais tenter ça.

              Est-ce que la carte fonctionne sans pile ?

              #79094
              かすりん (Kathleen)
              • Level 9
              • Messages : 849

                Est-ce que la carte fonctionne sans pile ?

                Oui oui absolument elle n’est pas nécessaire au bon fonctionnement de la carte

                #79102
                halifax
                • Level 8
                • Messages : 637

                  @Kathleen il n’y à pas de risque à la rebrancher sur le 500, soit il n’y aura pas de sauvegarde de l’horloge soit un écran vert au démarrage. ;-)

                  http://www.steel-alive.fr

                  https://www.youtube.com/channel/UC4jetvuTec1IT5ugFbwl2lA?view_as=subscriber

                  https://www.facebook.com/steel.alive.31

                  #79104
                  aRMAneSk
                  • Level 2
                  • Messages : 35

                    Merci pour vos messages. Je m’en occupe ce soir en rentrant du boulot; je ferais des photos si j’ai le temps.

                    #79287
                    aRMAneSk
                    • Level 2
                    • Messages : 35

                      Hello, quelques news. La carte à morflé sévèrement.

                      Je n’ai pas encore de produit pour supprimer toute l’oxydation, cependant j’ai supprimé la pile et nettoyé à l’alcool isopropylique, puis passé un coup de WD40.

                      Malgré cela et je m’y attendais, la carte refuse toujours de démarrer, il va falloir que j’investigue au multimètre, mais j’attends d’en acheter un (UNI-T UT89X), le mien étant complètement dans les choux (et surtout il ne bip plus…)

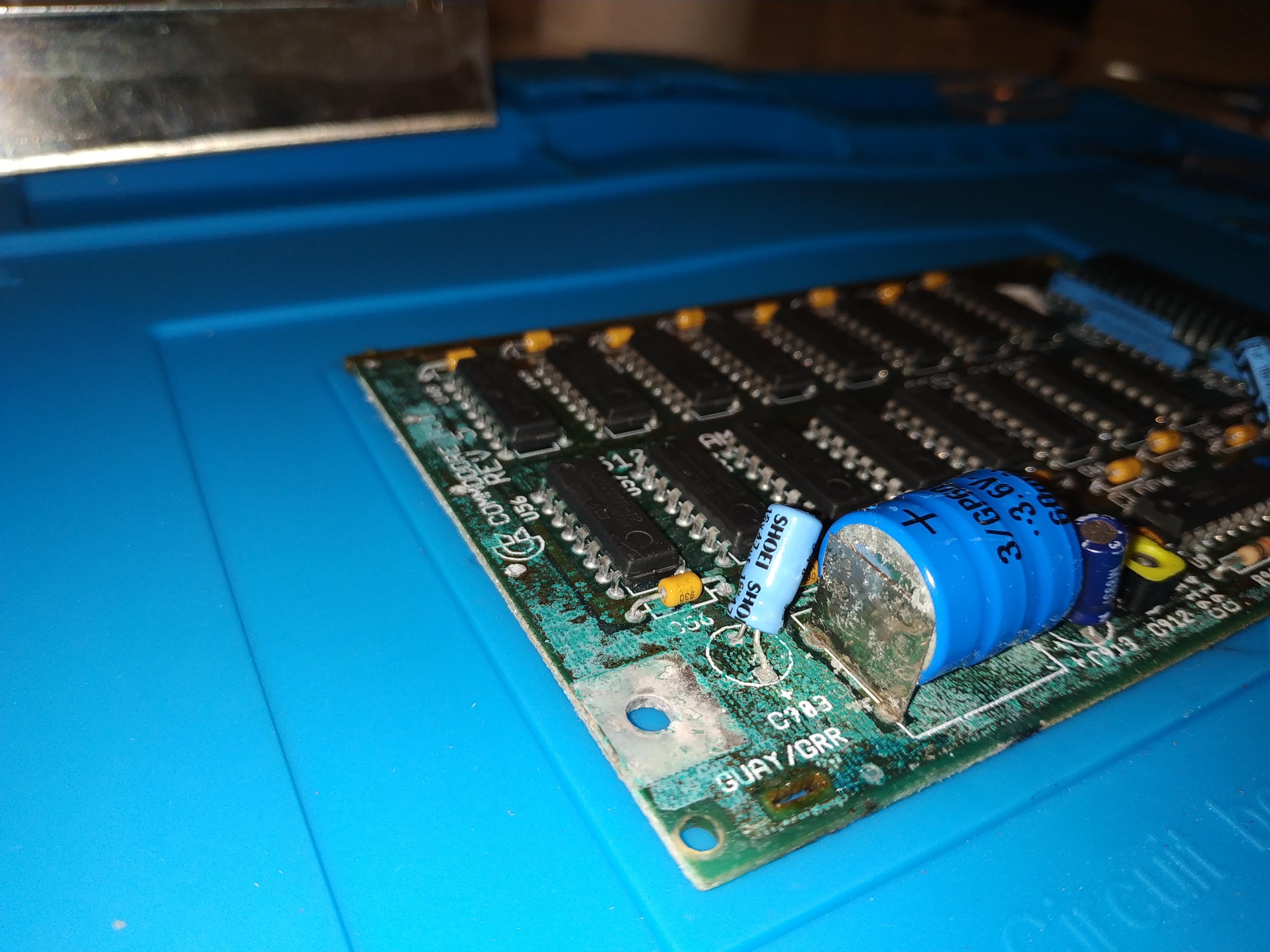

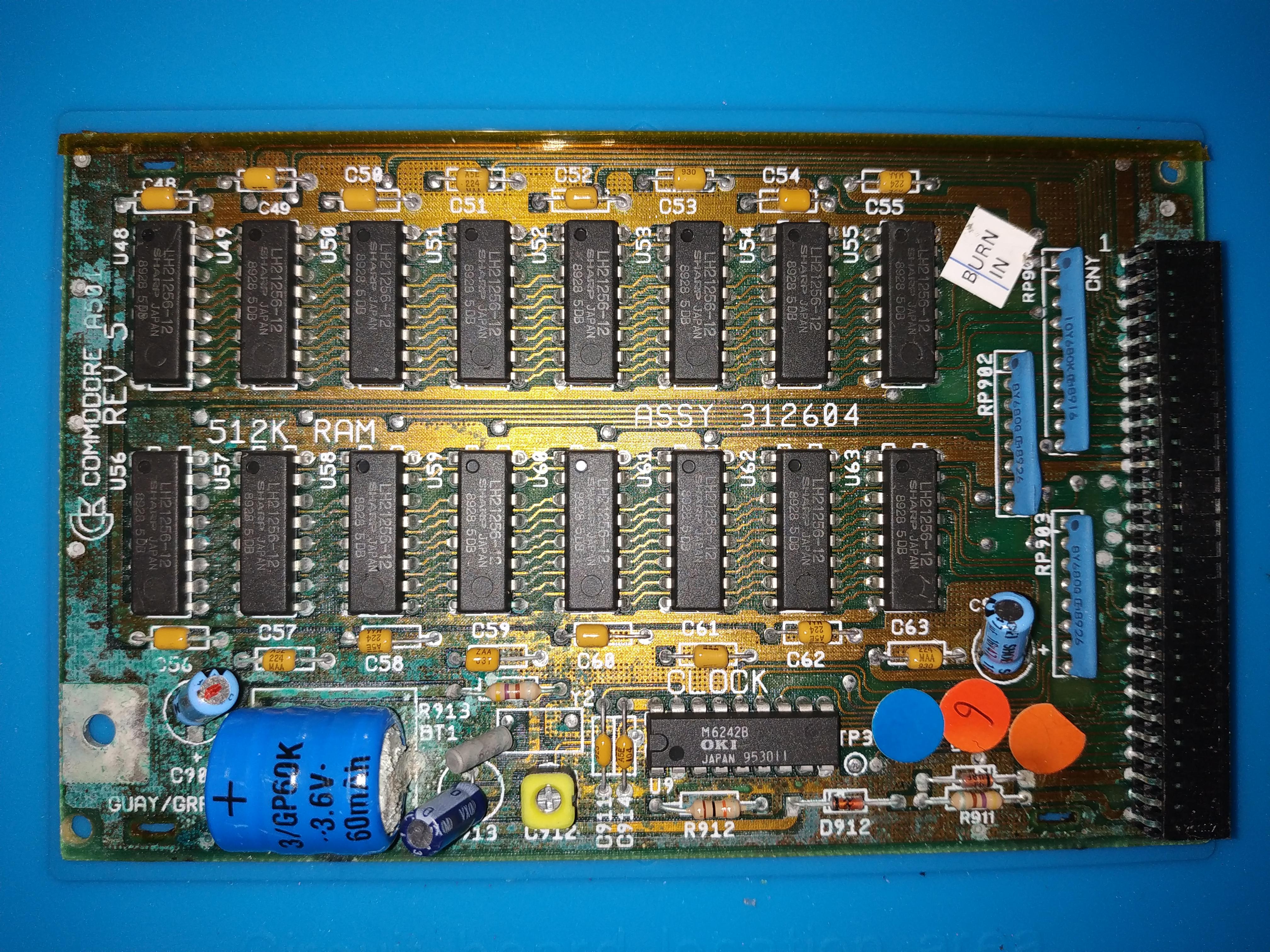

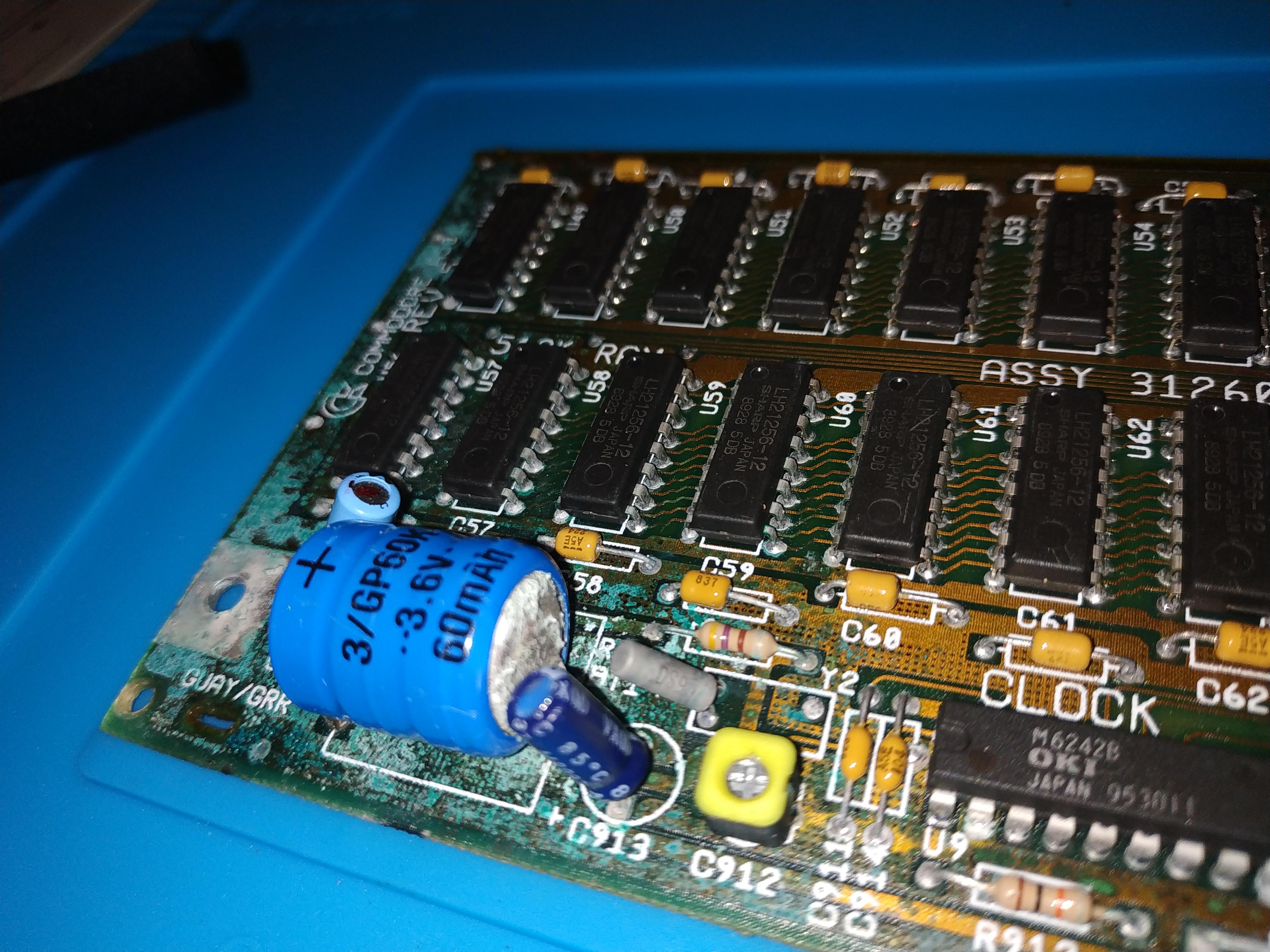

                      Voilà donc les photos du désastre :

                      A501_1A501_2A501_3



                      #79288
                      halifax
                      • Level 8
                      • Messages : 637

                        C’est la première version de l’A501.

                        Et ouais , elle à super morflé :-(

                        http://www.steel-alive.fr

                        https://www.youtube.com/channel/UC4jetvuTec1IT5ugFbwl2lA?view_as=subscriber

                        https://www.facebook.com/steel.alive.31



                        #79414
                        aRMAneSk
                        • Level 2
                        • Messages : 35

                          Bonjour,



                          Je voulais savoir si l’un d’entre vous avait la connaissance d’une existence d’un schéma PCB de la carte dans un cadre DIY par exemple avec EasyEda ? Sinon, connaissez vous une alternative peu onéreuse pour remplacer la malheureuse ?

                          Encore merci !

                          #79415
                          かすりん (Kathleen)
                          • Level 9
                          • Messages : 849

                            @aRMAneSK

                            Soit tu charges les fichiers chez eux et tu les fais réaliser où tu veux soit tu commandes direct chez eux et c’est $5 pour 10 cartes. Je n’y croyais pas m’ai j’ai commandé plusieurs fois chez eux pour qu’on me fasse plusieurs cartes et j’ai été super bien servie à chaque fois. Seul bémol il faut entre 20 et 30 jours pour recevoir les cartes mais à ce prix…. Et si tu regardes il y a pas mal de choses pour Amiga (et autres)

                            https://www.pcbway.com/project/shareproject/A501__RAM_Expansion.html

                            #79416
                            aRMAneSk
                            • Level 2
                            • Messages : 35

                              @kathleen

                              C’est exactement ce que je cherchais ! Merci beaucoup !

                              #79417
                              かすりん (Kathleen)
                              • Level 9
                              • Messages : 849

                                Suis trop forte, je lis dans tes pensées :yahoo: … Nickel, contente d’avoir pu te rendre ce petit service.

                                #79422
                                aRMAneSk
                                • Level 2
                                • Messages : 35

                                  Par contre 5$ pour 10 cartes, ce n’est plus d’actualité j’ai l’impression… pour 5 cartes ça monte déjà à 31$ sans compter les frais d’envoi… je trouve que c’est un peu cher du coup !
