RE-Amiga 1200 : Nouvelle carte mère

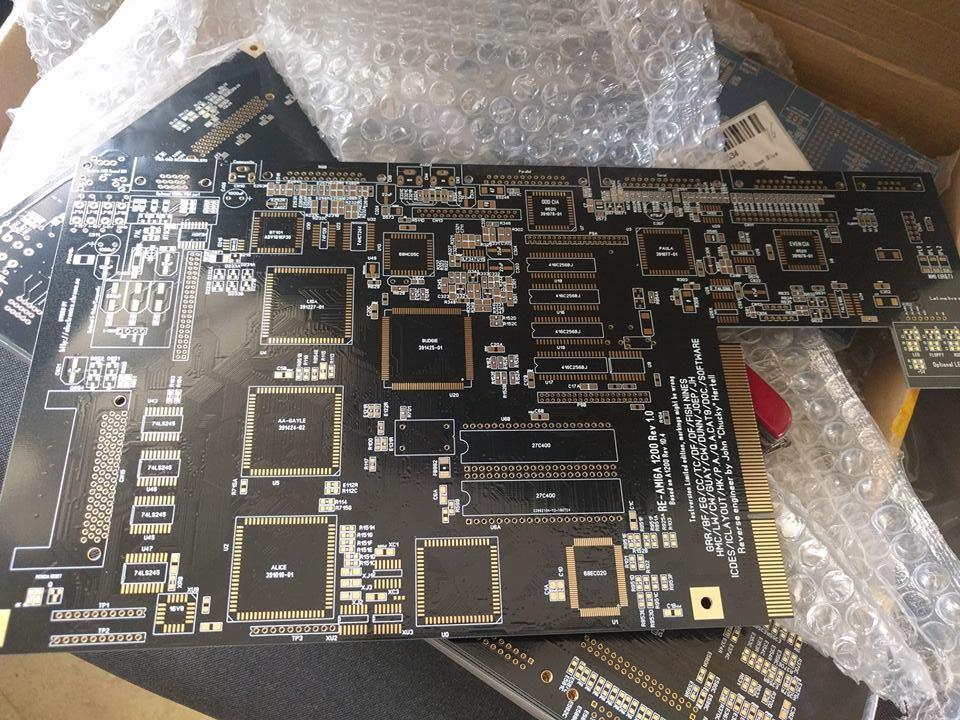

Voici une news que nous n’avions pas évoqué en aout mais qui pourtant n’est pas sans intérêt. John « Chucky » Hertell a créé une réplique de la carte mère de l’Amiga 1200 en ne se basant pas sur la dernière révision de cette dernière (la 2B), mais sur la 1D4 qui est la révision la plus commune. Cette dernière a été améliorée en diverses points comme le fix du bug du port PCMCIA ou encore le remplacement du port RF Modulator par un port VGA (non scan doublé).

Une mise à jour 1.1 de sa réplique a été diffusée plus récemment venant corriger un bug sur la partie alimentation de la première version. Cette carte est disponible nue (sans composants) pour 60€ dont 5€ seront reversés à un fond pour la lutte contre le cancer des enfants en Suède. Les fichiers sont également librement disponibles si vous souhaitez vous lancer dans l’aventure tout seul.

Pour plus d’informations vous pouvez consulter le blog de John Hertell.

Source : Amiga News

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

Sujet

[IduBzh-29 Level 2Messages : 45]

J’étais tombé dessus cet été et ça m’a bien hypé, chapeau au monsieur. Le hic c’est que si t’es une quiche en soudure, tu oublies…
Allez, y a bien un « visionnaire » qui va nous relancer une chaine de production pour avoir des vieilleries neuves, un peu comme les répliques des Porsche 356.
Y a des sous à se faire…

Un clavier azerty en vaut deux !

[Staff Jim Neray Level 22Messages : 7010]

Remarque avec les boitiers et les claviers de chez A1200.net on est pas loin du concept

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Staff Aladin Level 25Messages : 14621]

Si quelqu’un en vend des toutes soudées, cela m’intéresserai pour remplacer celle de mon 1260PPC. J’avais du enlever ma 1d4 (paula HS) par une escom ces dernières années.

[ZIGORD Level 1Messages : 19]

Oui un packaging complet (carte+composants montés) … Le rêve !

[marcus28s Level 7Messages : 431]

le gros soucis c’est effectivement la disponibilité des composants….hormis dépouiller et donc dessouder les siens pour les ressouder sur cette carte mère , il n’y a pas d’autres alternatives…et là c’est à coup de tweezer ( d’Halifax ) et sans doute aussi une vrai station pour dessouder …c’est du taf minutieux et de longue haleine vu le nombre…

Amiga 1200 rom 3.1.4,Blizzard IV 1230 128mo,CF 16go + 4go ,lecteur CD,Indivision aga MKII,Gotek...tout ça dans un checkmate 1500 plus

Because Amiga is great, the owner too !

[Staff Jim Neray Level 22Messages : 7010]

Il y a un très gros job c’est vrai.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Foul Level 8Messages : 763]

uhmmm :  » John « Chucky » Hertell a créé une réplique de la carte mère de l’Amiga 1200 en se basant sur la dernière révision de cette dernière, la 1D4. »

Pas tout à fais ;)

« ..this is the reason why it is the Rev 1D.4 and not the latest. »

My Game Room : https://youtu.be/HeJ2Fv8ux8g
A500(+) (1,5Mb Chip + Clock) rev 8A.1 KS 1.3 + AMRAM 500+ + Gotek (with sound hack)
A1200 2.0B Fixed + B1260/72Mhz/128Mb KS/WB 3.9 + CF Kingston 16Gb/PFS3 AIO + PSX to DB9 + Kipper2k CF card external Adapter + Cumana CAX354 + PS/2 USB Mouse adapter + M1201A

[marcus28s Level 7Messages : 431]

Heureusement que Folkert De Gans n’avait pas une version exotique non plus…clair ce n’est pas la dernière mais la plus courante, Folkert a eu chaud



Amiga 1200 rom 3.1.4,Blizzard IV 1230 128mo,CF 16go + 4go ,lecteur CD,Indivision aga MKII,Gotek...tout ça dans un checkmate 1500 plus

Because Amiga is great, the owner too !

[Staff Jim Neray Level 22Messages : 7010]

Mais virez moi cet incapable qui s’occupe de rédiger les news !

Merci @Foul c’est corrigé

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[IduBzh-29 Level 2Messages : 45]

Plus d’infos ici :

https://amitopia.com/new-r1200-amiga-motherboard-john-hertell/

Un clavier azerty en vaut deux !

[Foul Level 8Messages : 763]

Perso, j’adore les trucs comme ça…, le mec sorti de nul part, qui nourrit notre passion… nous sorts une carte mère Amiga 1200 mieux que celle d’origine puisque certains défauts sont corrigés… je kiff

My Game Room : https://youtu.be/HeJ2Fv8ux8g
A500(+) (1,5Mb Chip + Clock) rev 8A.1 KS 1.3 + AMRAM 500+ + Gotek (with sound hack)
A1200 2.0B Fixed + B1260/72Mhz/128Mb KS/WB 3.9 + CF Kingston 16Gb/PFS3 AIO + PSX to DB9 + Kipper2k CF card external Adapter + Cumana CAX354 + PS/2 USB Mouse adapter + M1201A

[Staff Jim Neray Level 22Messages : 7010]

C’est vrai que l’on est gâtés

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[hlide Level 2Messages : 53]

Foul wrote:

Perso, j’adore les trucs comme ça…, le mec sorti de nul part, qui nourrit notre passion…

Quand même pas, il est celui qui a révélé que la carte de Phake 5 n’avait pas de plan de masse. Et il a déjà à son actif d’autre réalisation avant le ReAmiga 1200. Par contre, il carbure à l’open source, chose assez rare je trouve.

[Bardock Level 12Messages : 1671]

C’est un super projet car c’est un peu ce qui manque à un Amiga de plus de 20ans d’age :). Idéalement il faudrait des CM neuves pour toutes les versions d’Amiga :)
Après, le gros soucis sera de dessouder les composants d’une vieille carte pour les souder sur une neuve. La manip n’est pas à la portée de tout le monde ;) Certains ont de très petite patte et sans un bon fer+flux c’est impossible à faire :)

J’ai vue que les version 1.0 des CM étaient en vente, mais elles ont deux bugs qu’il faut corriger soit même.

Vivement une version 100% fiable :)
