Second prototype de Vampire 1200

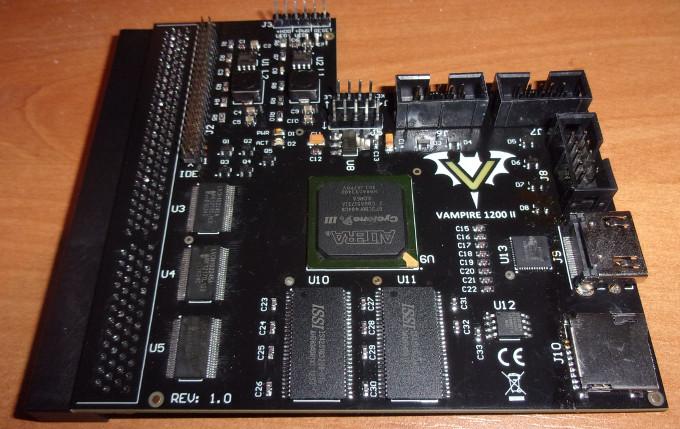

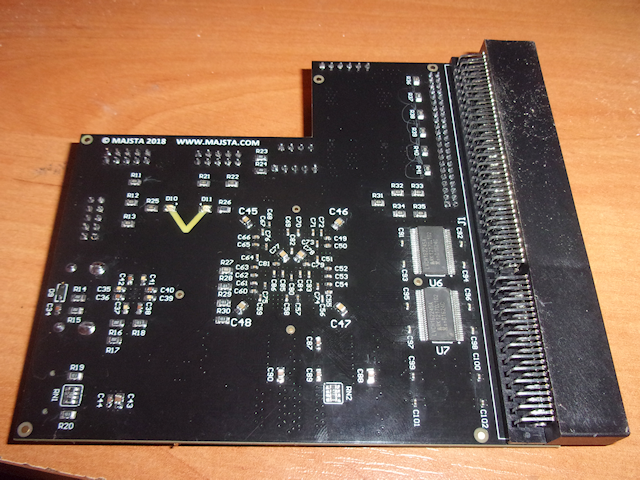

Voici quelques photos d’un prototype de V1200 fraichement soudé par majsta

Pour gagner du temps, on y voit :

– 2 puces de 64MB

– Un FPGA Cyclone 3

– Deux ports d’expansion

– Un port IDE

– Un port HDMI

– Un port microSD

– Un port JTAG

– Un port pour module Arduino RTC (DS3231)

– Des pins pour reset et LEDs d’activité pour les possesseurs d’A1200 towerisés



Pas de prix, pas de disponibilité

Sujet

[Staff Jim Neray Level 22Messages : 7193]

Miam Miam Miam Miam Miam !

Je ne vais pas tarder a rallumer le 1200 moi si on va par là …

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Staff Aladin Level 25Messages : 15287]

Cool, il y un port IDE, ce ne sera pas du luxe pour remplacer le port d’origine. Cyclone 3, 128Mo, elle ressemble à une vampire v2. Du coup, elle pourrait être produite en même temps que la v4? ou ce serait juste une carte de test pour développer la v4?

/Bien vu les pins LED et reset pour tower :)

[Staff Jim Neray Level 22Messages : 7193]

Cyclone 3 … Petit pour intégrer AGA Et Full FPU en même temps mais … Sur 1200 pas besoin de l’AGA si on sort en RGB du coup tout rentre avec un core sans RTG/SAGA … Oh purée si c’est dispo sous cette forme et que je peux booster mon 1200 a coup de 68080 full fpu tout en sortant toujours sur mon port RGB c’est juste LA carte qu’il me faut. Allez je peux aller rêver tranquillement maintenant.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Staff Aladin Level 25Messages : 15287]

Ce serait plutôt la v3:

https://www.amigafrance.com/forums/topic/carte-vampire-v3-pour-amiga-1200/

[Staff Jim Neray Level 22Messages : 7193]

A mon avis on est plutôt sur une sorte de V2 pour 1200 c’est d’ailleurs ce qui est inscrit sur son pcb

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[guibrush Level 4Messages : 117]

Comme le dit Aladin, c’est en fait le deuxième prototype, le premier étant celui qui avait été teasé sur le fil de discussion pointé par Aladin.

Cette carte est effectivement dans la lignée des V2 puisque basée sur leur design, ce n’est pas une variation de la V4. Pour rappel, Majsta développe la branche V2, Ceaich la V4.

Indice concernant le C3 : il y a plusieurs modèles de C3, tous n’ayant pas le même nombre de portes logiques Le C3 est toujours un FPGA d’actualité, il est d’ailleurs toujours conseillé par Intel comme base de nouveaux projets (voir au fond de la page suivante)

https://www.intel.fr/content/www/fr/fr/products/programmable/cyclone-series.html





[gfeuillet Level 2Messages : 43]

Bonjour

Cela donne envie..

Par contre, n’étant pas spécialiste, je me demande si cela représenterait beaucoup de travail en plus de mettre un port SATA à la place du port IDE ?

Amiga 1200 - Vampire 1200 - Vampire Icedrake - Pistorm32

[guibrush Level 4Messages : 117]

gfeuillet wrote:

Bonjour Cela donne envie.. Par contre, n’étant pas spécialiste, je me demande si cela représenterait beaucoup de travail en plus de mettre un port SATA à la place du port IDE ?

Oui, cela représenterai beaucoup de travail. Si on choisissait un port SATA, il faudrait implémenter un contrôleur SATA dans le FPGA, mais en plus il faudrait écrire entièrement un pilote qui gère cette interface, étant donné qu’il n’existe pas à ce jour de pilote natif SATA pour Amiga. Deux chose à créer à partir de 0.

En choisissant une connecteur IDE, nous avons ré-implémenté dans le FPGA Gayle (le chip qui gère l’IDE sur l’Amiga 600 / 1200) mais en l’accélérant. Les pilotes existant sont donc diretement compatibles. Cela offre l’avantage d’avoir tout de suite une solution rapide et fonctionnelle à 100%.

[gfeuillet Level 2Messages : 43]

Réponse claire et précise. Merci guibrush pour les explications et bravo pour le travail effectué pour la communauté amiga.

Amiga 1200 - Vampire 1200 - Vampire Icedrake - Pistorm32

[guibrush Level 4Messages : 117]

Merci de ton soutient

[Staff Jim Neray Level 22Messages : 7193]

@Guibrush : Merci pour ces précisions. Je me suis fais avoir car dans le fil que pointe Aladin le PCB est estampillé « VAMPIRE 1200 III » alors que cette carte est estampillée « VAMPIRE 1200 II » … Avoue que cela prête a confusion

J’édite le titre du coup.

Plus de portes logiques … Miam !!!

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[guibrush Level 4Messages : 117]

ouaip, ça prête à confusion. Même le nom est en Béta

[Staff Jim Neray Level 22Messages : 7193]

guibrush wrote:

Même le nom est en Béta

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[demether Level 10Messages : 1143]

trés interessant, à voir le tarif, en attendant reste à économiser des sous !
